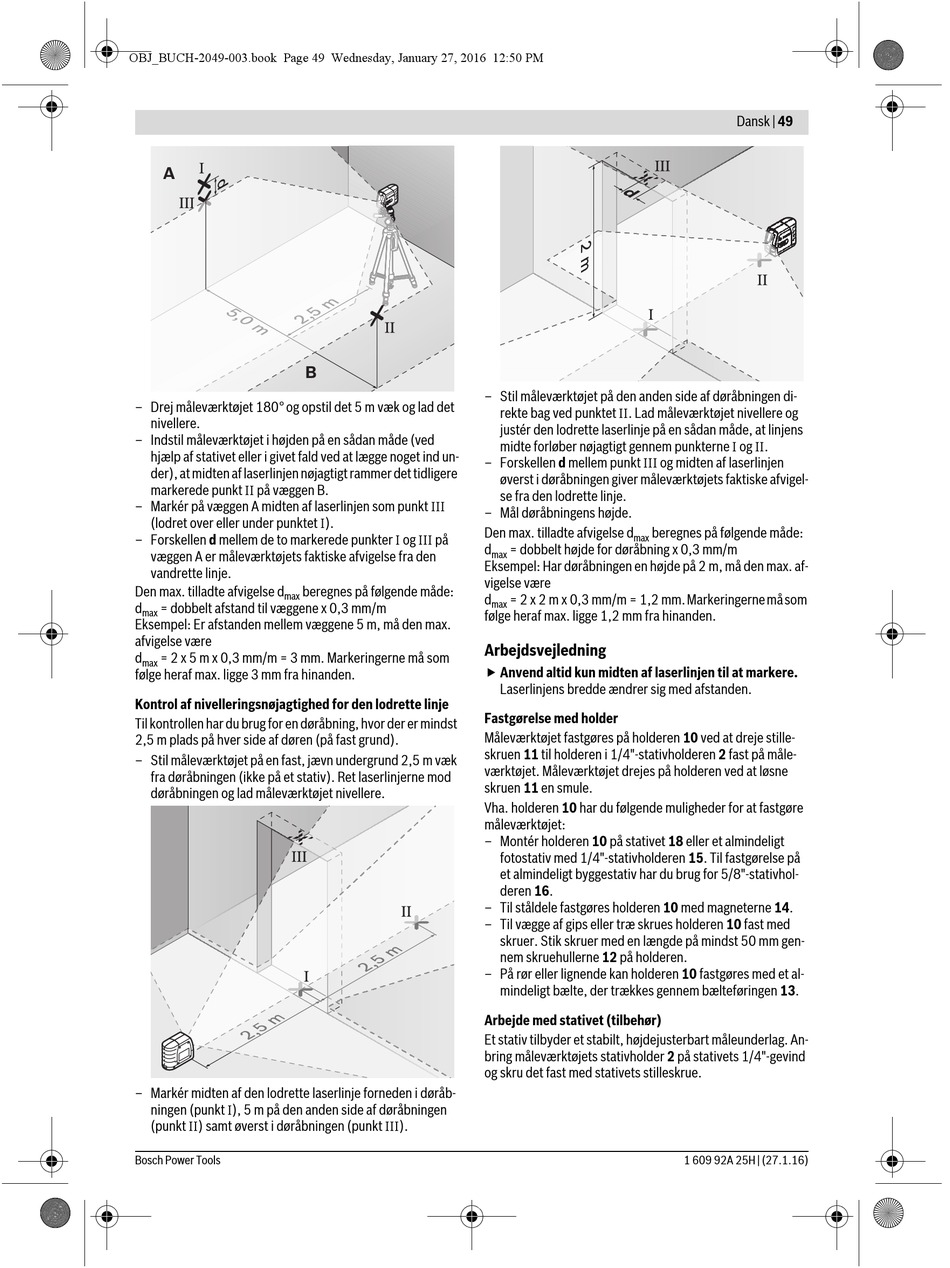

– Drej måleværktøjet 180° og opstil det 5 m væk og lad det
nivellere.
– Indstil måleværktøjet i højden på en sådan måde (ved
hjælp af stativet eller i givet fald ved at lægge noget ind un-
der), at midten af laserlinjen nøjagtigt rammer det tidligere
markerede punkt II på væggen B.
– Markér på væggen A midten af laserlinjen som punkt III
(lodret over eller under punktet I).
– Forskellen d mellem de to markerede punkter I og III på
væggen A er måleværktøjets faktiske afvigelse fra den
vandrette linje.
Den max. tilladte afvigelse d beregnes på følgende måde:
max
d = dobbelt afstand til væggene x 0,3 mm/m
max
Eksempel: Er afstanden mellem væggene 5 m, må den max.
afvigelse være
d = 2 x 5 m x 0,3 mm/m = 3 mm. Markeringerne må som
max
følge heraf max. ligge 3 mm fra hinanden.
Kontrol af nivelleringsnøjagtighed for den lodrette linje
Til kontrollen har du brug for en døråbning, hvor der er mindst
2,5 m plads på hver side af døren (på fast grund).
– Stil måleværktøjet på en fast, jævn undergrund 2,5 m væk
fra døråbningen (ikke på et stativ). Ret laserlinjerne mod
døråbningen og lad måleværktøjet nivellere.
– Markér midten af den lodrette laserlinje forneden i døråb-
ningen (punkt I), 5 m på den anden side af døråbningen
(punkt II) samt øverst i døråbningen (punkt III).
Bosch Power Tools
– Stil måleværktøjet på den anden side af døråbningen di-
rekte bag ved punktet II. Lad måleværktøjet nivellere og
justér den lodrette laserlinje på en sådan måde, at linjens
midte forløber nøjagtigt gennem punkterne I og II.
– Forskellen d mellem punkt III og midten af laserlinjen
øverst i døråbningen giver måleværktøjets faktiske afvigel-
se fra den lodrette linje.
– Mål døråbningens højde.
Den max. tilladte afvigelse d beregnes på følgende måde:
max
d = dobbelt højde for døråbning x 0,3 mm/m
max
Eksempel: Har døråbningen en højde på 2 m, må den max. af-
vigelse være
d = 2 x 2 m x 0,3 mm/m = 1,2 mm. Markeringerne må som
max
følge heraf max. ligge 1,2 mm fra hinanden.
Arbejdsvejledning
 Anvend altid kun midten af laserlinjen til at markere.
Laserlinjens bredde ændrer sig med afstanden.
Fastgørelse med holder
Måleværktøjet fastgøres på holderen 10 ved at dreje stille-
skruen 11 til holderen i 1/4"-stativholderen 2 fast på måle-
værktøjet. Måleværktøjet drejes på holderen ved at løsne
skruen 11 en smule.
Vha. holderen 10 har du følgende muligheder for at fastgøre
måleværktøjet:
– Montér holderen 10 på stativet 18 eller et almindeligt
fotostativ med 1/4"-stativholderen 15. Til fastgørelse på
et almindeligt byggestativ har du brug for 5/8"-stativhol-
deren 16.
– Til ståldele fastgøres holderen 10 med magneterne 14.
– Til vægge af gips eller træ skrues holderen 10 fast med
skruer. Stik skruer med en længde på mindst 50 mm gen-
nem skruehullerne 12 på holderen.
– På rør eller lignende kan holderen 10 fastgøres med et al-
mindeligt bælte, der trækkes gennem bælteføringen 13.
Arbejde med stativet (tilbehør)
Et stativ tilbyder et stabilt, højdejusterbart måleunderlag. An-
bring måleværktøjets stativholder 2 på stativets 1/4"-gevind
og skru det fast med stativets stilleskrue.
