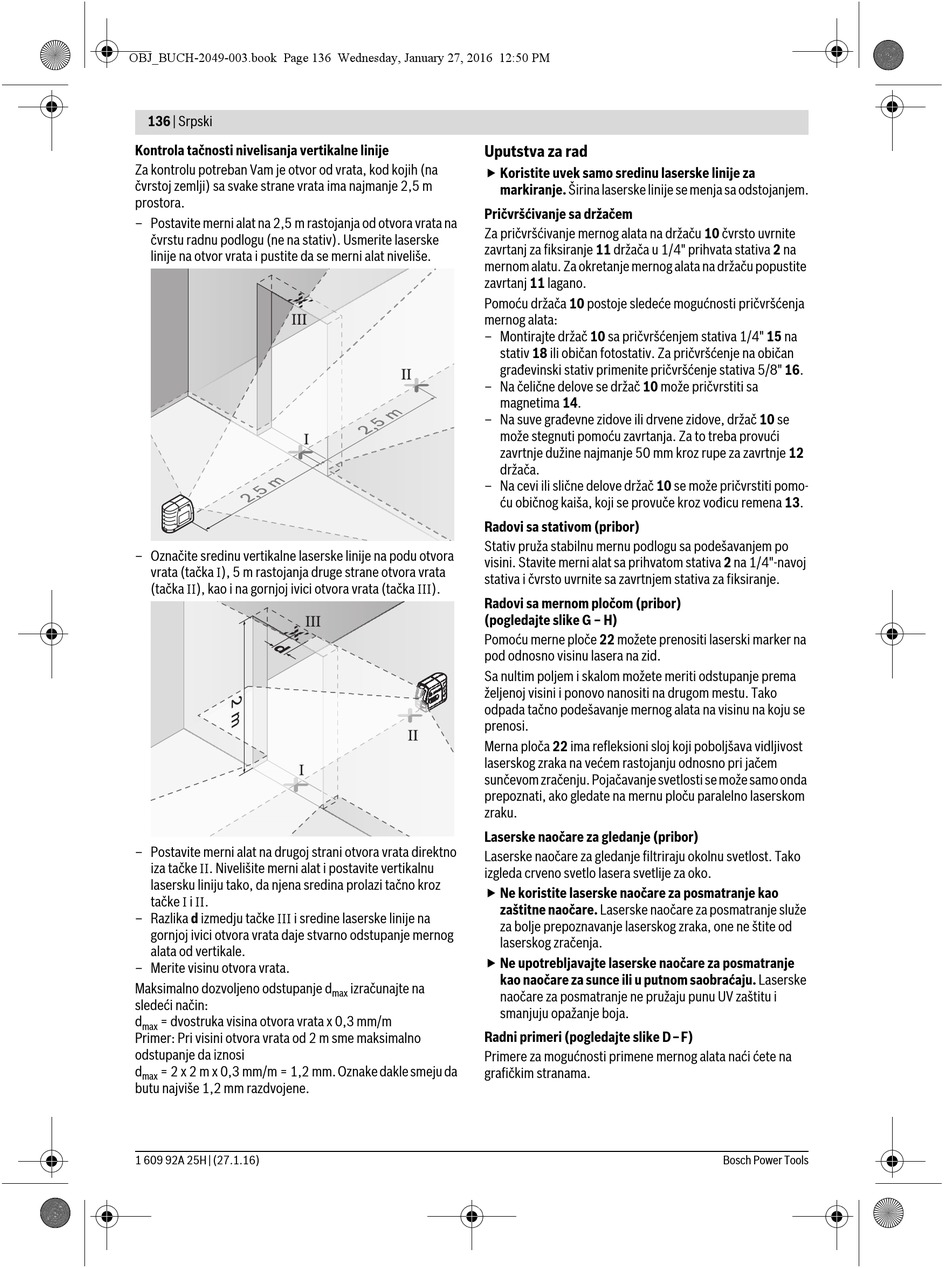

136 | Srpski
Kontrola tačnosti nivelisanja vertikalne linije
Za kontrolu potreban Vam je otvor od vrata, kod kojih (na
čvrstoj zemlji) sa svake strane vrata ima najmanje 2,5 m
prostora.
– Postavite merni alat na 2,5 m rastojanja od otvora vrata na
čvrstu radnu podlogu (ne na stativ). Usmerite laserske
linije na otvor vrata i pustite da se merni alat niveliše.
– Označite sredinu vertikalne laserske linije na podu otvora
vrata (tačka I), 5 m rastojanja druge strane otvora vrata
(tačka II), kao i na gornjoj ivici otvora vrata (tačka III).
– Postavite merni alat na drugoj strani otvora vrata direktno
iza tačke II. Nivelišite merni alat i postavite vertikalnu
lasersku liniju tako, da njena sredina prolazi tačno kroz
tačke I i II.
– Razlika d izmedju tačke III i sredine laserske linije na
gornjoj ivici otvora vrata daje stvarno odstupanje mernog
alata od vertikale.
– Merite visinu otvora vrata.
Maksimalno dozvoljeno odstupanje d
sledeći način:
d = dvostruka visina otvora vrata x 0,3 mm/m
max
Primer: Pri visini otvora vrata od 2 m sme maksimalno
odstupanje da iznosi
d = 2 x 2 m x 0,3 mm/m = 1,2 mm. Oznake dakle smeju da
max
butu najviše 1,2 mm razdvojene.
1 609 92A 25H | (27.1.16)

Uputstva za rad

 Koristite uvek samo sredinu laserske linije za
markiranje. Širina laserske linije se menja sa odstojanjem.
Pričvršćivanje sa držačem
Za pričvršćivanje mernog alata na držaču 10 čvrsto uvrnite
zavrtanj za fiksiranje 11 držača u 1/4" prihvata stativa 2 na
mernom alatu. Za okretanje mernog alata na držaču popustite
zavrtanj 11 lagano.
Pomoću držača 10 postoje sledeće mogućnosti pričvršćenja
mernog alata:
– Montirajte držač 10 sa pričvršćenjem stativa 1/4" 15 na
stativ 18 ili običan fotostativ. Za pričvršćenje na običan
građevinski stativ primenite pričvršćenje stativa 5/8" 16.
– Na čelične delove se držač 10 može pričvrstiti sa
magnetima 14.
– Na suve građevne zidove ili drvene zidove, držač 10 se
može stegnuti pomoću zavrtanja. Za to treba provući
zavrtnje dužine najmanje 50 mm kroz rupe za zavrtnje 12
držača.
– Na cevi ili slične delove držač 10 se može pričvrstiti pomo-
ću običnog kaiša, koji se provuče kroz vođicu remena 13.
Radovi sa stativom (pribor)
Stativ pruža stabilnu mernu podlogu sa podešavanjem po
visini. Stavite merni alat sa prihvatom stativa 2 na 1/4"-navoj
stativa i čvrsto uvrnite sa zavrtnjem stativa za fiksiranje.
Radovi sa mernom pločom (pribor)
(pogledajte slike G – H)
Pomoću merne ploče 22 možete prenositi laserski marker na
pod odnosno visinu lasera na zid.
Sa nultim poljem i skalom možete meriti odstupanje prema
željenoj visini i ponovo nanositi na drugom mestu. Tako
odpada tačno podešavanje mernog alata na visinu na koju se
prenosi.
Merna ploča 22 ima refleksioni sloj koji poboljšava vidljivost
laserskog zraka na većem rastojanju odnosno pri jačem
sunčevom zračenju. Pojačavanje svetlosti se može samo onda
prepoznati, ako gledate na mernu ploču paralelno laserskom
zraku.
Laserske naočare za gledanje (pribor)
Laserske naočare za gledanje filtriraju okolnu svetlost. Tako
izgleda crveno svetlo lasera svetlije za oko.
 Ne koristite laserske naočare za posmatranje kao
zaštitne naočare. Laserske naočare za posmatranje služe
za bolje prepoznavanje laserskog zraka, one ne štite od
laserskog zračenja.
 Ne upotrebljavajte laserske naočare za posmatranje
kao naočare za sunce ili u putnom saobraćaju. Laserske
izračunajte na
max
naočare za posmatranje ne pružaju punu UV zaštitu i
smanjuju opažanje boja.
Radni primeri (pogledajte slike D–F)
Primere za mogućnosti primene mernog alata naći ćete na
grafičkim stranama.
