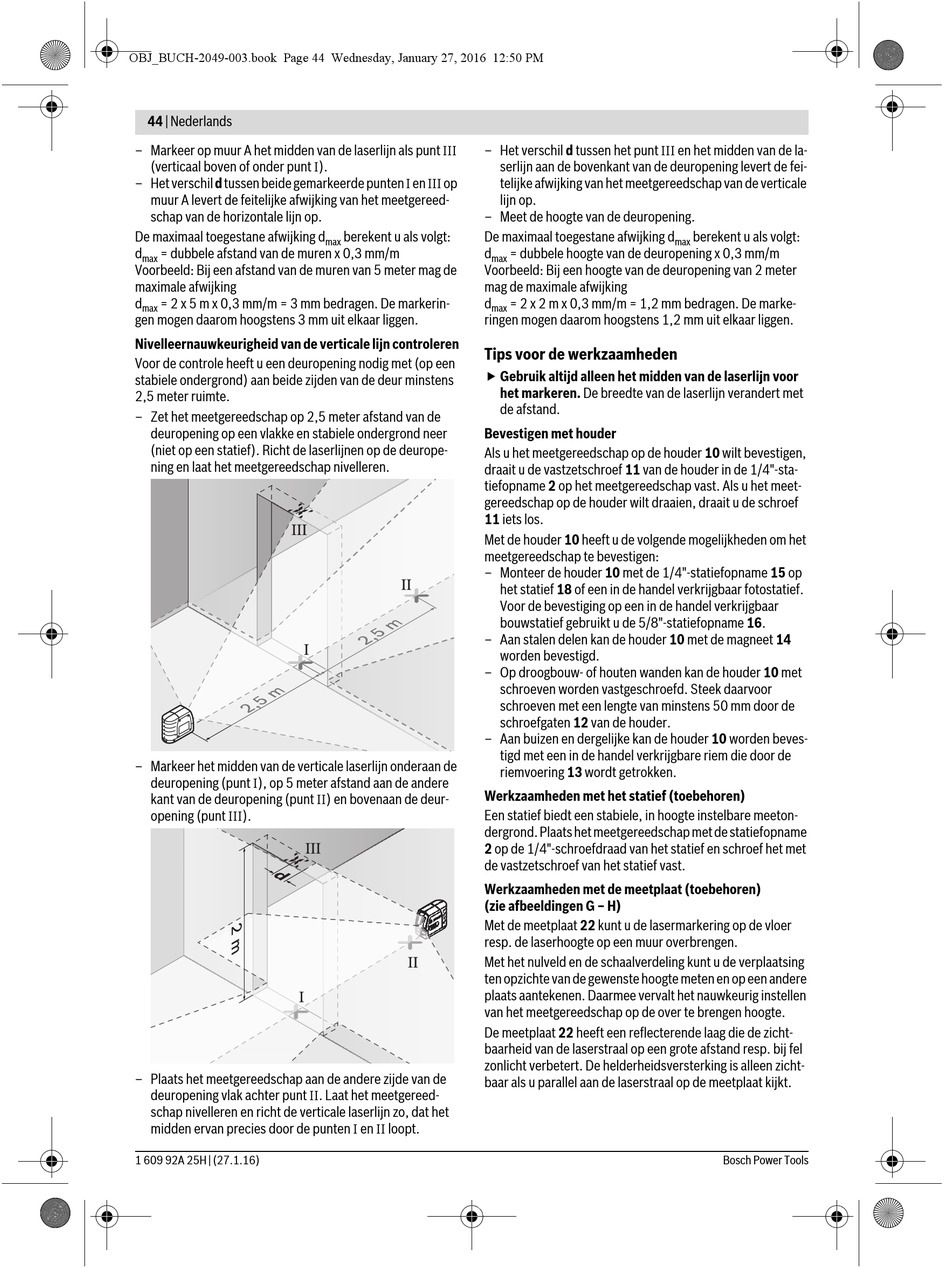

44 | Nederlands
– Markeer op muur A het midden van de laserlijn als punt III
(verticaal boven of onder punt I).
– Het verschil d tussen beide gemarkeerde punten I en III op
muur A levert de feitelijke afwijking van het meetgereed-
schap van de horizontale lijn op.
De maximaal toegestane afwijking d
d = dubbele afstand van de muren x 0,3 mm/m
max
Voorbeeld: Bij een afstand van de muren van 5 meter mag de
maximale afwijking
d = 2 x 5 m x 0,3 mm/m = 3 mm bedragen. De markerin-
max
gen mogen daarom hoogstens 3 mm uit elkaar liggen.
Nivelleernauwkeurigheid van de verticale lijn controleren
Voor de controle heeft u een deuropening nodig met (op een
stabiele ondergrond) aan beide zijden van de deur minstens
2,5 meter ruimte.
– Zet het meetgereedschap op 2,5 meter afstand van de
deuropening op een vlakke en stabiele ondergrond neer
(niet op een statief). Richt de laserlijnen op de deurope-
ning en laat het meetgereedschap nivelleren.
– Markeer het midden van de verticale laserlijn onderaan de
deuropening (punt I), op 5 meter afstand aan de andere
kant van de deuropening (punt II) en bovenaan de deur-
opening (punt III).
– Plaats het meetgereedschap aan de andere zijde van de
deuropening vlak achter punt II. Laat het meetgereed-
schap nivelleren en richt de verticale laserlijn zo, dat het
midden ervan precies door de punten I en II loopt.
1 609 92A 25H | (27.1.16)
– Het verschil d tussen het punt III en het midden van de la-
serlijn aan de bovenkant van de deuropening levert de fei-
telijke afwijking van het meetgereedschap van de verticale
lijn op.
– Meet de hoogte van de deuropening.
berekent u als volgt: De maximaal toegestane afwijking d
max
d
max
Voorbeeld: Bij een hoogte van de deuropening van 2 meter
mag de maximale afwijking
d
max
ringen mogen daarom hoogstens 1,2 mm uit elkaar liggen.
Tips voor de werkzaamheden
 Gebruik altijd alleen het midden van de laserlijn voor
het markeren. De breedte van de laserlijn verandert met
de afstand.
Bevestigen met houder
Als u het meetgereedschap op de houder 10 wilt bevestigen,
draait u de vastzetschroef 11 van de houder in de 1/4"-sta-
tiefopname 2 op het meetgereedschap vast. Als u het meet-
gereedschap op de houder wilt draaien, draait u de schroef
11 iets los.
Met de houder 10 heeft u de volgende mogelijkheden om het
meetgereedschap te bevestigen:
– Monteer de houder 10 met de 1/4"-statiefopname 15 op
het statief 18 of een in de handel verkrijgbaar fotostatief.
Voor de bevestiging op een in de handel verkrijgbaar
bouwstatief gebruikt u de 5/8"-statiefopname 16.
– Aan stalen delen kan de houder 10 met de magneet 14
worden bevestigd.
– Op droogbouw- of houten wanden kan de houder 10 met
schroeven worden vastgeschroefd. Steek daarvoor
schroeven met een lengte van minstens 50 mm door de
schroefgaten 12 van de houder.
– Aan buizen en dergelijke kan de houder 10 worden beves-
tigd met een in de handel verkrijgbare riem die door de
riemvoering 13 wordt getrokken.
Werkzaamheden met het statief (toebehoren)
Een statief biedt een stabiele, in hoogte instelbare meeton-
dergrond. Plaats het meetgereedschap met de statiefopname
2 op de 1/4"-schroefdraad van het statief en schroef het met
de vastzetschroef van het statief vast.
Werkzaamheden met de meetplaat (toebehoren)
(zie afbeeldingen G – H)
Met de meetplaat 22 kunt u de lasermarkering op de vloer
resp. de laserhoogte op een muur overbrengen.
Met het nulveld en de schaalverdeling kunt u de verplaatsing
ten opzichte van de gewenste hoogte meten en op een andere
plaats aantekenen. Daarmee vervalt het nauwkeurig instellen
van het meetgereedschap op de over te brengen hoogte.
De meetplaat 22 heeft een reflecterende laag die de zicht-
baarheid van de laserstraal op een grote afstand resp. bij fel
zonlicht verbetert. De helderheidsversterking is alleen zicht-
baar als u parallel aan de laserstraal op de meetplaat kijkt.
max
= dubbele hoogte van de deuropening x 0,3 mm/m
= 2 x 2 m x 0,3 mm/m = 1,2 mm bedragen. De marke-
berekent u als volgt:
