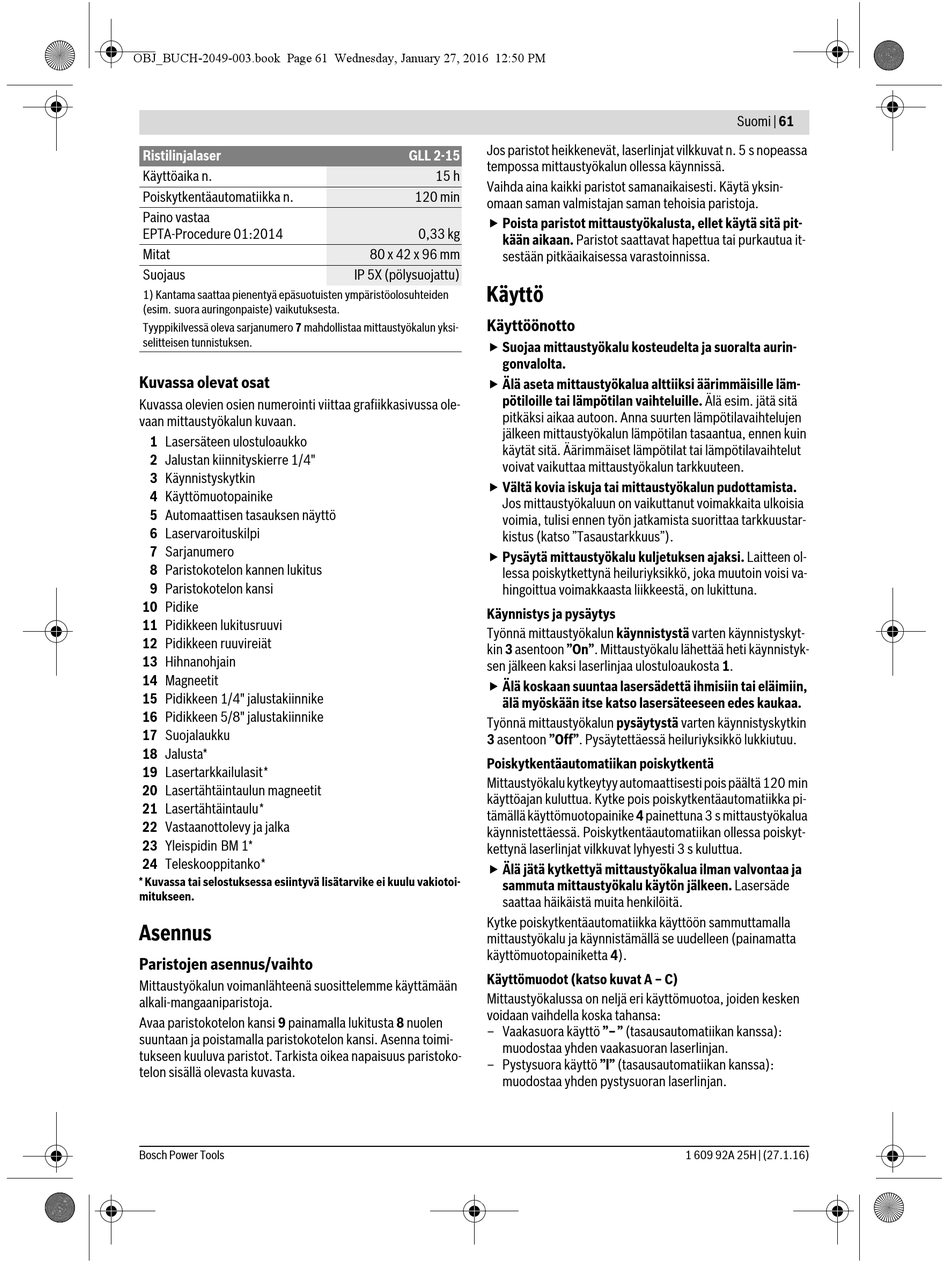

Ristilinjalaser
Käyttöaika n.
Poiskytkentäautomatiikka n.
Paino vastaa
EPTA-Procedure 01:2014
Mitat
Suojaus
1) Kantama saattaa pienentyä epäsuotuisten ympäristöolosuhteiden
(esim. suora auringonpaiste) vaikutuksesta.
Tyyppikilvessä oleva sarjanumero 7 mahdollistaa mittaustyökalun yksi-
selitteisen tunnistuksen.
Kuvassa olevat osat
Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole-
vaan mittaustyökalun kuvaan.
1 Lasersäteen ulostuloaukko
2 Jalustan kiinnityskierre 1/4"
3 Käynnistyskytkin
4 Käyttömuotopainike
5 Automaattisen tasauksen näyttö
6 Laservaroituskilpi
7 Sarjanumero
8 Paristokotelon kannen lukitus
9 Paristokotelon kansi
10 Pidike
11 Pidikkeen lukitusruuvi
12 Pidikkeen ruuvireiät
13 Hihnanohjain
14 Magneetit
15 Pidikkeen 1/4" jalustakiinnike
16 Pidikkeen 5/8" jalustakiinnike
17 Suojalaukku
18 Jalusta*
19 Lasertarkkailulasit*
20 Lasertähtäintaulun magneetit
21 Lasertähtäintaulu*
22 Vastaanottolevy ja jalka
23 Yleispidin BM 1*
24 Teleskooppitanko*
* Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-
mitukseen.
Asennus

Paristojen asennus/vaihto

Mittaustyökalun voimanlähteenä suosittelemme käyttämään
alkali-mangaaniparistoja.
Avaa paristokotelon kansi 9 painamalla lukitusta 8 nuolen
suuntaan ja poistamalla paristokotelon kansi. Asenna toimi-
tukseen kuuluva paristot. Tarkista oikea napaisuus paristoko-
telon sisällä olevasta kuvasta.
Bosch Power Tools
Jos paristot heikkenevät, laserlinjat vilkkuvat n. 5 s nopeassa
GLL 2-15
tempossa mittaustyökalun ollessa käynnissä.
15 h
Vaihda aina kaikki paristot samanaikaisesti. Käytä yksin-
120 min
omaan saman valmistajan saman tehoisia paristoja.
 Poista paristot mittaustyökalusta, ellet käytä sitä pit-
0,33 kg
kään aikaan. Paristot saattavat hapettua tai purkautua it-
80 x 42 x 96 mm
sestään pitkäaikaisessa varastoinnissa.
IP 5X (pölysuojattu)
Käyttö
Käyttöönotto
 Suojaa mittaustyökalu kosteudelta ja suoralta aurin-
gonvalolta.
 Älä aseta mittaustyökalua alttiiksi äärimmäisille läm-
pötiloille tai lämpötilan vaihteluille. Älä esim. jätä sitä
pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen
jälkeen mittaustyökalun lämpötilan tasaantua, ennen kuin
käytät sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut
voivat vaikuttaa mittaustyökalun tarkkuuteen.
 Vältä kovia iskuja tai mittaustyökalun pudottamista.
Jos mittaustyökaluun on vaikuttanut voimakkaita ulkoisia
voimia, tulisi ennen työn jatkamista suorittaa tarkkuustar-
kistus (katso "Tasaustarkkuus").
 Pysäytä mittaustyökalu kuljetuksen ajaksi. Laitteen ol-
lessa poiskytkettynä heiluriyksikkö, joka muutoin voisi va-
hingoittua voimakkaasta liikkeestä, on lukittuna.
Käynnistys ja pysäytys
Työnnä mittaustyökalun käynnistystä varten käynnistyskyt-
kin 3 asentoon "On". Mittaustyökalu lähettää heti käynnistyk-
sen jälkeen kaksi laserlinjaa ulostuloaukosta 1.
 Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin,
älä myöskään itse katso lasersäteeseen edes kaukaa.
Työnnä mittaustyökalun pysäytystä varten käynnistyskytkin
3 asentoon "Off". Pysäytettäessä heiluriyksikkö lukkiutuu.
Poiskytkentäautomatiikan poiskytkentä
Mittaustyökalu kytkeytyy automaattisesti pois päältä 120 min
käyttöajan kuluttua. Kytke pois poiskytkentäautomatiikka pi-
tämällä käyttömuotopainike 4 painettuna 3 s mittaustyökalua
käynnistettäessä. Poiskytkentäautomatiikan ollessa poiskyt-
kettynä laserlinjat vilkkuvat lyhyesti 3 s kuluttua.
 Älä jätä kytkettyä mittaustyökalua ilman valvontaa ja
sammuta mittaustyökalu käytön jälkeen. Lasersäde
saattaa häikäistä muita henkilöitä.
Kytke poiskytkentäautomatiikka käyttöön sammuttamalla
mittaustyökalu ja käynnistämällä se uudelleen (painamatta
käyttömuotopainiketta 4).
Käyttömuodot (katso kuvat A – C)
Mittaustyökalussa on neljä eri käyttömuotoa, joiden kesken
voidaan vaihdella koska tahansa:
– Vaakasuora käyttö "–" (tasausautomatiikan kanssa):
muodostaa yhden vaakasuoran laserlinjan.
– Pystysuora käyttö "l" (tasausautomatiikan kanssa):
muodostaa yhden pystysuoran laserlinjan.
