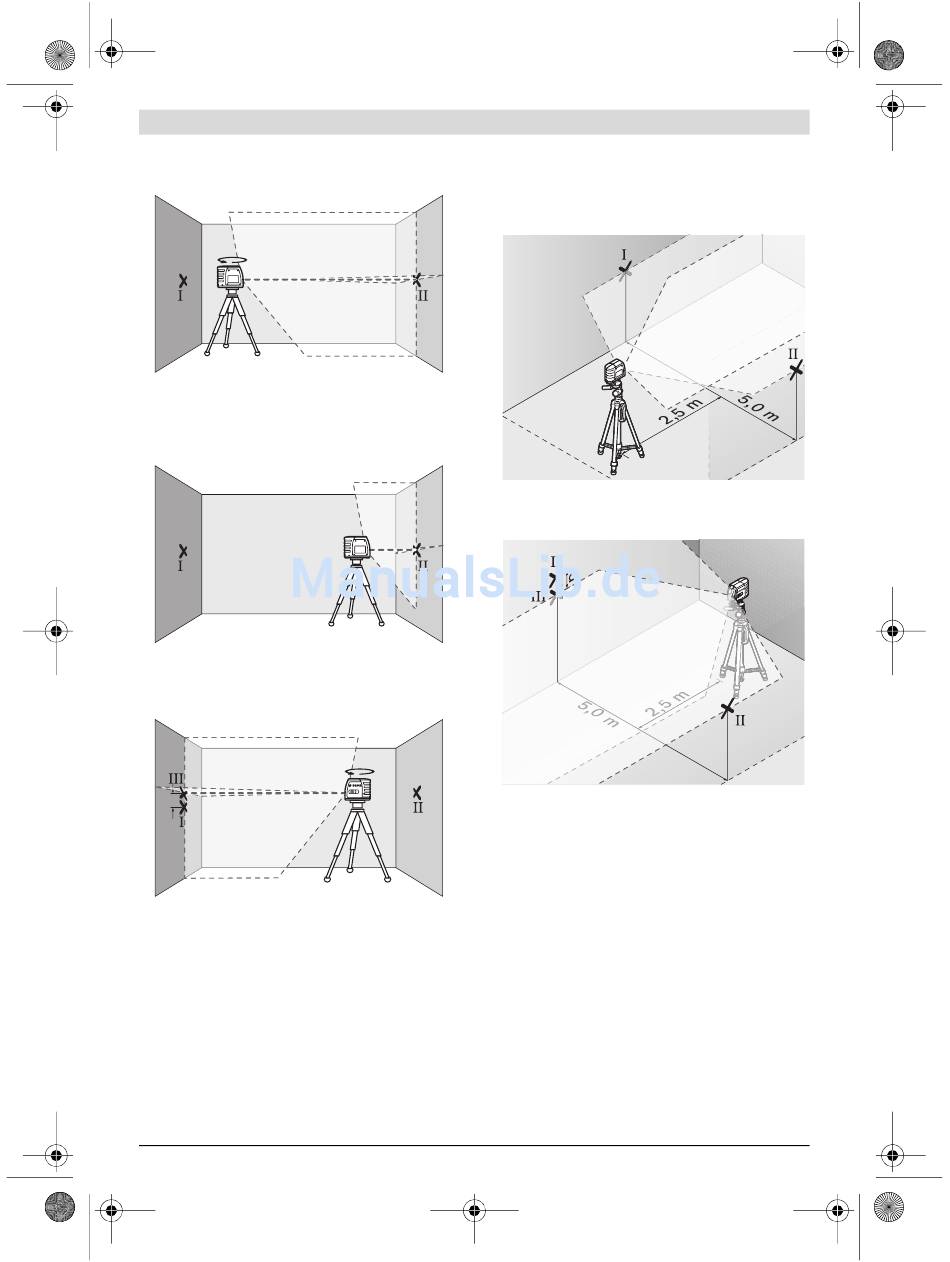

– Rikta lasern mot den närbelägna väggen A och låt mätverk-
tyget nivelleras. Sätt ett märke i mitten på den punkt där
laserlinjerna korsar varandra på väggen (punkt I).
A
180°
– Vrid nu mätverktyget 180°, låt det nivelleras och märk ut
laserlinjernas korsningspunkt på motsatta väggen B
(punkt II).
– Placera mätverktyget – utan att vrida det – nära väggen B,
koppla på och låt verktyget nivelleras.
A
– Rikta upp mätverktyget i höjdläge (med hjälp av stativet
eller eventuellt med underlägg) så att laserlinjernas kors-
ningspunkt står exakt mot tidigare märkt punkt II på väg-
gen B.
A
d
– Vrid nu mätverktyget 180°, utan att ändra höjden. Rikta
lasern mot väggen A så att laserlinjen förlöper genom den
märkta punkten I. Låt mätverktyget nivelleras och märk ut
laserlinjernas korsningspunkt på väggen A (punkt III).
– Differensen d mellan de båda punkterna I och III på väg-
gen A anger mätverktygets faktiska höjdavvikelse.
Den högsta tillåtna avvikelsen d
max
d = dubbelt avstånd mellan väggarna gånger 0,3 mm/m
max
Exempel: Vid ett avstånd mellan väggarna på 5 m får maximal
avvikelse
d uppgå till = 2 x 5 m x 0,3 mm/m = 3 mm. Märkningarna
max
får sålunda ligga högst 3 mm från varandra.
Bosch Power Tools
Kontroll av den vågräta linjens nivelleringsnoggrannhet
För kontroll behövs en fri yta på ca 5 x 5 m.
– Montera mätverktyget mitt emellan väggarna A och B på ett
fäste resp. stativ eller ställ upp det på en stadig och plan
yta. Låt mätverktyget nivelleras.
B
– Sätt ett märke på ett avstånd om 2,5 m från mätverktyget
B
på båda väggarna i mitten på laserlinjen (punkt I på vägg A
och punkt II på vägg B).
B
180°
– Vrid nu mätverktyget 180° på ett avstånd om 5 m och låt
det nivelleras.
– Rikta upp mätverktyget i höjdläge (med hjälp av stativet
eller eventuellt med underlägg) så att laserlinjens centrum
står exakt mot tidigare märkt punkt II på väggen B.
– Märk på väggen A laserlinjens centrum med en punkt III
(lodrätt över eller under punkten I).
– Differensen d mellan de båda punkterna I och III på väg-
gen A anger mätverktygets faktiska avvikelse från horison-
talplanet.
Den högsta tillåtna avvikelsen d
d
max
Exempel: Vid ett avstånd mellan väggarna på 5 m får maximal
beräknas så här:
avvikelse
d
max
får sålunda ligga högst 3 mm från varandra.
A
A
B
beräknas så här:
max
= dubbelt avstånd mellan väggarna gånger 0,3 mm/m
uppgå till = 2 x 5 m x 0,3 mm/m = 3 mm. Märkningarna
