A
B

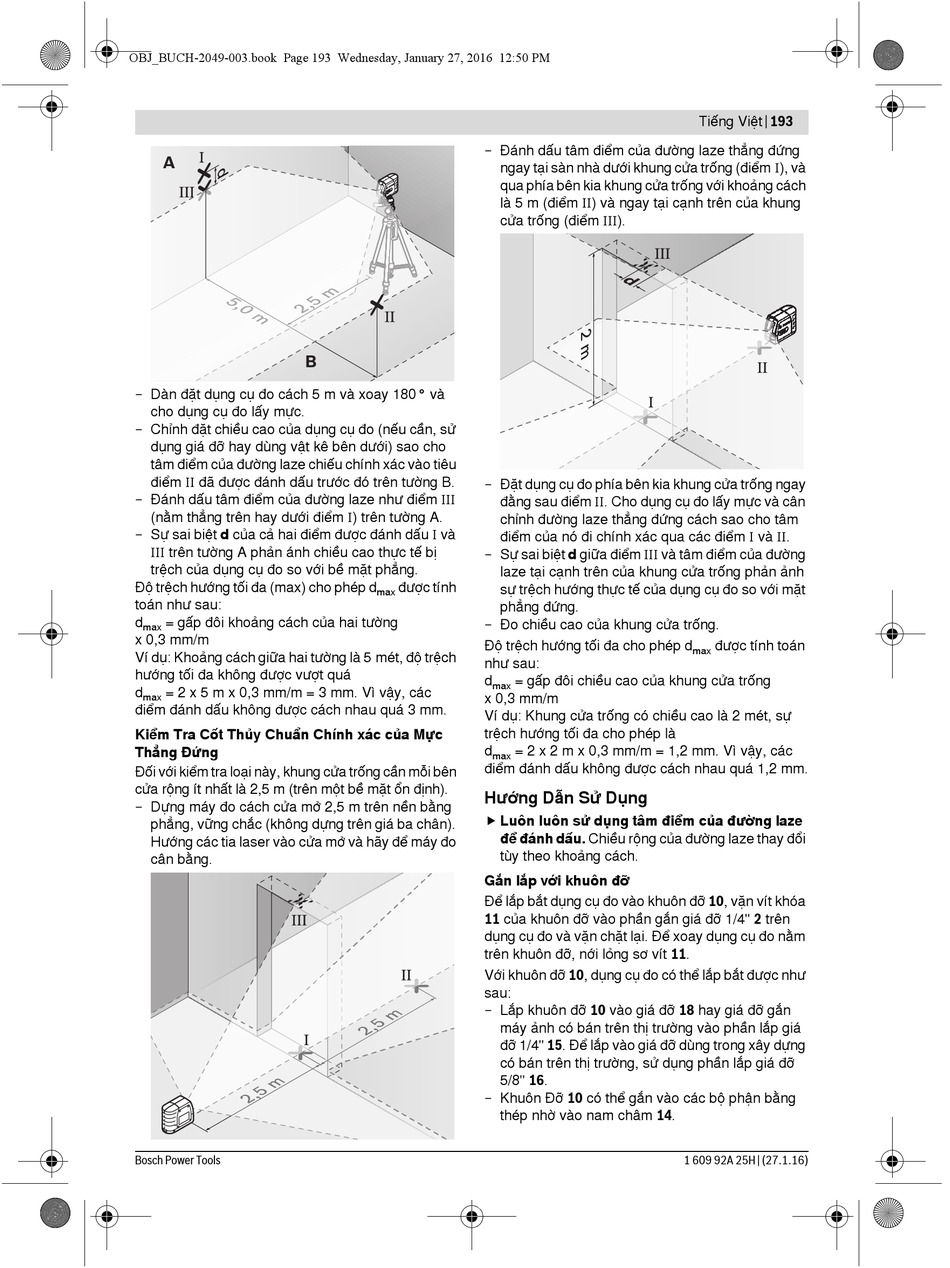

– Dàn đặt dụng cụ đo cách 5 m và xoay 180° và
cho dụng cụ đo lấy mực.
– Chỉnh đặt chiều cao của dụng cụ đo (nếu cần, sử
dụng giá đỡ hay dùng vật kê bên dưới) sao cho
tâm điểm của đường laze chiếu chính xác vào tiêu
điểm II đã được đánh dấu trước đó trên tường B.
– Đánh dấu tâm điểm của đường laze như điểm III
(nằm thẳng trên hay dưới điểm I) trên tường A.
– Sự sai biệt d của cả hai điểm được đánh dấu I và
III trên tường A phản ánh chiều cao thực tế bị
trệch của dụng cụ đo so với bề mặt phẳng.
Độ trệch hướng tối đa (max) cho phép d
toán như sau:
d = gấp đôi khoảng cách của hai tường
max
x 0,3 mm/m
Ví dụ: Khoảng cách giữa hai tường là 5 mét, độ trệch
hướng tối đa không được vượt quá
d = 2 x 5 m x 0,3 mm/m = 3 mm. Vì vậy, các
max
điểm đánh dấu không được cách nhau quá 3 mm.
Kiểm Tra Cốt Thủy Chuẩn Chính xác của Mực
Thẳng Đứng
Đối với kiểm tra loại này, khung cửa trống cần mỗi bên
cửa rộng ít nhất là 2,5 m (trên một bề mặt ổn định).
– Dựng máy đo cách cửa mở 2,5 m trên nền bằng
phẳng, vững chắc (không dựng trên giá ba chân).
Hướng các tia laser vào cửa mở và hãy để máy đo
cân bằng.
Bosch Power Tools
– Đánh dấu tâm điểm của đường laze thẳng đứng
ngay tại sàn nhà dưới khung cửa trống (điểm I), và
qua phía bên kia khung cửa trống với khoảng cách
là 5 m (điểm II) và ngay tại cạnh trên của khung
cửa trống (điểm III).
– Đặt dụng cụ đo phía bên kia khung cửa trống ngay
đằng sau điểm II. Cho dụng cụ đo lấy mực và cân
chỉnh đường laze thẳng đứng cách sao cho tâm
điểm của nó đi chính xác qua các điểm I và II.
– Sự sai biệt d giữa điểm III và tâm điểm của đường
laze tại cạnh trên của khung cửa trống phản ảnh
được tính
sự trệch hướng thực tế của dụng cụ đo so với mặt
max
phẳng đứng.
– Đo chiều cao của khung cửa trống.
Độ trệch hướng tối đa cho phép d
như sau:
d = gấp đôi chiều cao của khung cửa trống
max
x 0,3 mm/m
Ví dụ: Khung cửa trống có chiều cao là 2 mét, sự
trệch hướng tối đa cho phép là
d = 2 x 2 m x 0,3 mm/m = 1,2 mm. Vì vậy, các
max
điểm đánh dấu không được cách nhau quá 1,2 mm.
Hướng Dẫn Sử Dụng
 Luôn luôn sử dụng tâm điểm của đường laze
để đánh dấu. Chiều rộng của đường laze thay đổi
tùy theo khoảng cách.
Gắn lắp với khuôn đỡ
Để lắp bắt dụng cụ đo vào khuôn đỡ 10, vặn vít khóa
11 của khuôn đỡ vào phần gắn giá đỡ 1/4" 2 trên
dụng cụ đo và vặn chặt lại. Để xoay dụng cụ đo nằm
trên khuôn đỡ, nới lỏng sơ vít 11.
Với khuôn đỡ 10, dụng cụ đo có thể lắp bắt được như
sau:
– Lắp khuôn đỡ 10 vào giá đỡ 18 hay giá đỡ gắn
máy ảnh có bán trên thị trường vào phần lắp giá
đỡ 1/4" 15. Để lắp vào giá đỡ dùng trong xây dựng
có bán trên thị trường, sử dụng phần lắp giá đỡ
5/8" 16.
– Khuôn Đỡ 10 có thể gắn vào các bộ phận bằng
thép nhờ vào nam châm 14.
Tiếng Việt | 193
được tính toán
max
