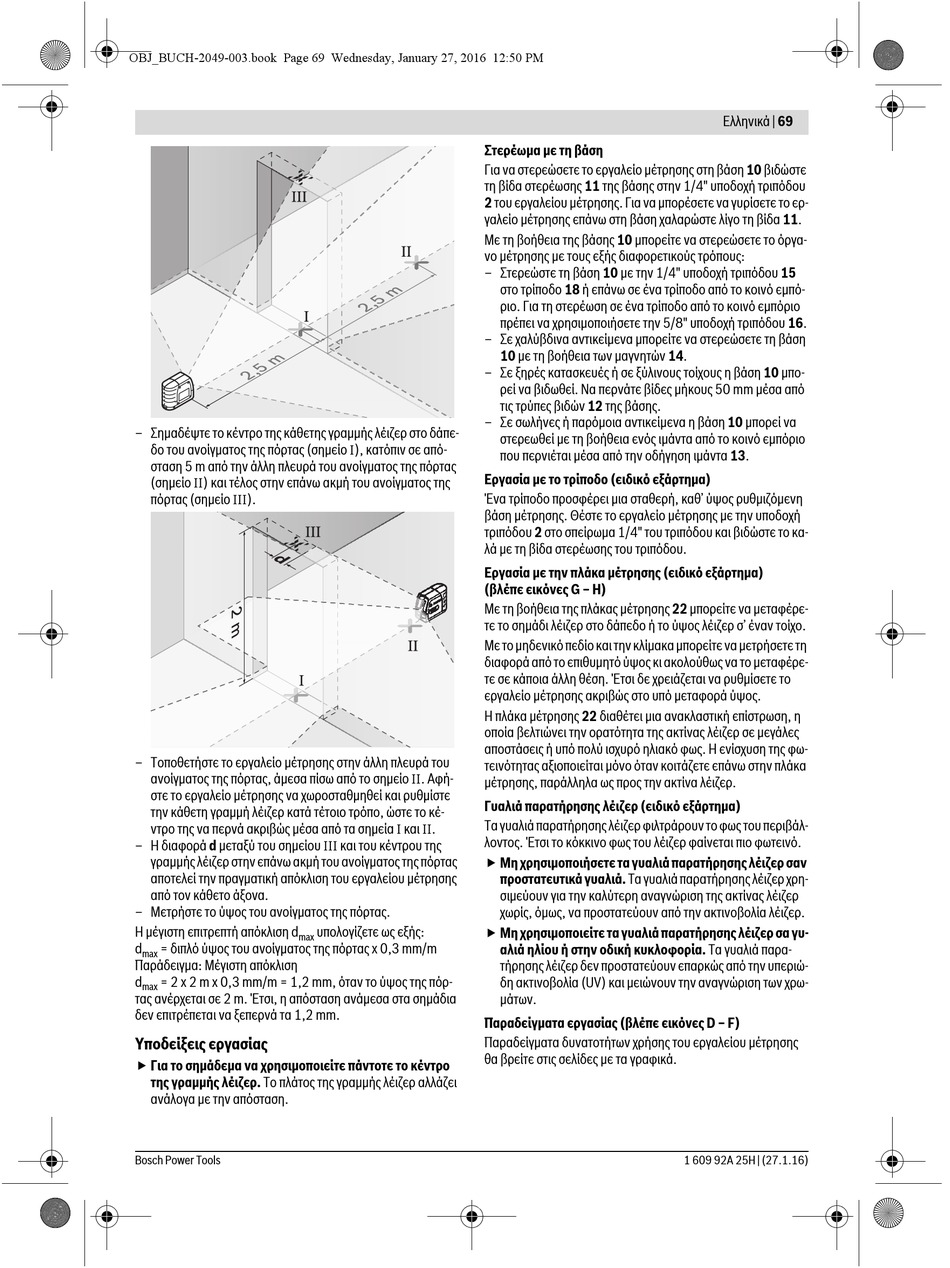

– Σημαδέψτε το κέντρο της κάθετης γραμμής λέιζερ στο δάπε-
δο του ανοίγματος της πόρτας (σημείο I), κατόπιν σε από-
σταση 5 m από την άλλη πλευρά του ανοίγματος της πόρτας
(σημείο II) και τέλος στην επάνω ακμή του ανοίγματος της
πόρτας (σημείο III).
– Τοποθετήστε το εργαλείο μέτρησης στην άλλη πλευρά του
ανοίγματος της πόρτας, άμεσα πίσω από το σημείο II. Αφή-
στε το εργαλείο μέτρησης να χωροσταθμηθεί και ρυθμίστε
την κάθετη γραμμή λέιζερ κατά τέτοιο τρόπο, ώστε το κέ-
ντρο της να περνά ακριβώς μέσα από τα σημεία I και II.
– Η διαφορά d μεταξύ του σημείου III και του κέντρου της
γραμμής λέιζερ στην επάνω ακμή του ανοίγματος της πόρτας
αποτελεί την πραγματική απόκλιση του εργαλείου μέτρησης
από τον κάθετο άξονα.
– Μετρήστε το ύψος του ανοίγματος της πόρτας.
Η μέγιστη επιτρεπτή απόκλιση d
max
d = διπλό ύψος του ανοίγματος της πόρτας x 0,3 mm/m
max
Παράδειγμα: Μέγιστη απόκλιση
d = 2 x 2 m x 0,3 mm/m = 1,2 mm, όταν το ύψος της πόρ-
max
τας ανέρχεται σε 2 m. Έτσι, η απόσταση ανάμεσα στα σημάδια
δεν επιτρέπεται να ξεπερνά τα 1,2 mm.
Υποδείξεις εργασίας
 Για το σημάδεμα να χρησιμοποιείτε πάντοτε το κέντρο
της γραμμής λέιζερ. Το πλάτος της γραμμής λέιζερ αλλάζει
ανάλογα με την απόσταση.
Bosch Power Tools
Στερέωμα με τη βάση
Για να στερεώσετε το εργαλείο μέτρησης στη βάση 10 βιδώστε
τη βίδα στερέωσης 11 της βάσης στην 1/4" υποδοχή τριπόδου
2 του εργαλείου μέτρησης. Για να μπορέσετε να γυρίσετε το ερ-
γαλείο μέτρησης επάνω στη βάση χαλαρώστε λίγο τη βίδα 11.
Με τη βοήθεια της βάσης 10 μπορείτε να στερεώσετε το όργα-
νο μέτρησης με τους εξής διαφορετικούς τρόπους:
– Στερεώστε τη βάση 10 με την 1/4" υποδοχή τριπόδου 15
– Σε χαλύβδινα αντικείμενα μπορείτε να στερεώσετε τη βάση
– Σε ξηρές κατασκευές ή σε ξύλινους τοίχους η βάση 10 μπο-
– Σε σωλήνες ή παρόμοια αντικείμενα η βάση 10 μπορεί να
Εργασία με το τρίποδο (ειδικό εξάρτημα)
Ένα τρίποδο προσφέρει μια σταθερή, καθ' ύψος ρυθμιζόμενη
βάση μέτρησης. Θέστε το εργαλείο μέτρησης με την υποδοχή
τριπόδου 2 στο σπείρωμα 1/4" του τριπόδου και βιδώστε το κα-
λά με τη βίδα στερέωσης του τριπόδου.
Εργασία με την πλάκα μέτρησης (ειδικό εξάρτημα)
(βλέπε εικόνες G – H)
Με τη βοήθεια της πλάκας μέτρησης 22 μπορείτε να μεταφέρε-
τε το σημάδι λέιζερ στο δάπεδο ή το ύψος λέιζερ σ' έναν τοίχο.
Με το μηδενικό πεδίο και την κλίμακα μπορείτε να μετρήσετε τη
διαφορά από το επιθυμητό ύψος κι ακολούθως να το μεταφέρε-
τε σε κάποια άλλη θέση. Έτσι δε χρειάζεται να ρυθμίσετε το
εργαλείο μέτρησης ακριβώς στο υπό μεταφορά ύψος.
Η πλάκα μέτρησης 22 διαθέτει μια ανακλαστική επίστρωση, η
οποία βελτιώνει την ορατότητα της ακτίνας λέιζερ σε μεγάλες
αποστάσεις ή υπό πολύ ισχυρό ηλιακό φως. Η ενίσχυση της φω-
τεινότητας αξιοποιείται μόνο όταν κοιτάζετε επάνω στην πλάκα
μέτρησης, παράλληλα ως προς την ακτίνα λέιζερ.
Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα)
Τα γυαλιά παρατήρησης λέιζερ φιλτράρουν το φως του περιβάλ-
λοντος. Έτσι το κόκκινο φως του λέιζερ φαίνεται πιο φωτεινό.
 Μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέιζερ σαν
 Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυ-
υπολογίζετε ως εξής:
Παραδείγματα εργασίας (βλέπε εικόνες D – F)
Παραδείγματα δυνατοτήτων χρήσης του εργαλείου μέτρησης
θα βρείτε στις σελίδες με τα γραφικά.
στο τρίποδο 18 ή επάνω σε ένα τρίποδο από το κοινό εμπό-
ριο. Για τη στερέωση σε ένα τρίποδο από το κοινό εμπόριο
πρέπει να χρησιμοποιήσετε την 5/8" υποδοχή τριπόδου 16.
10 με τη βοήθεια των μαγνητών 14.
ρεί να βιδωθεί. Να περνάτε βίδες μήκους 50 mm μέσα από
τις τρύπες βιδών 12 της βάσης.
στερεωθεί με τη βοήθεια ενός ιμάντα από το κοινό εμπόριο
που περνιέται μέσα από την οδήγηση ιμάντα 13.
προστατευτικά γυαλιά. Τα γυαλιά παρατήρησης λέιζερ χρη-
σιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ
χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέιζερ.
αλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρα-
τήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώ-
δη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρω-
μάτων.
