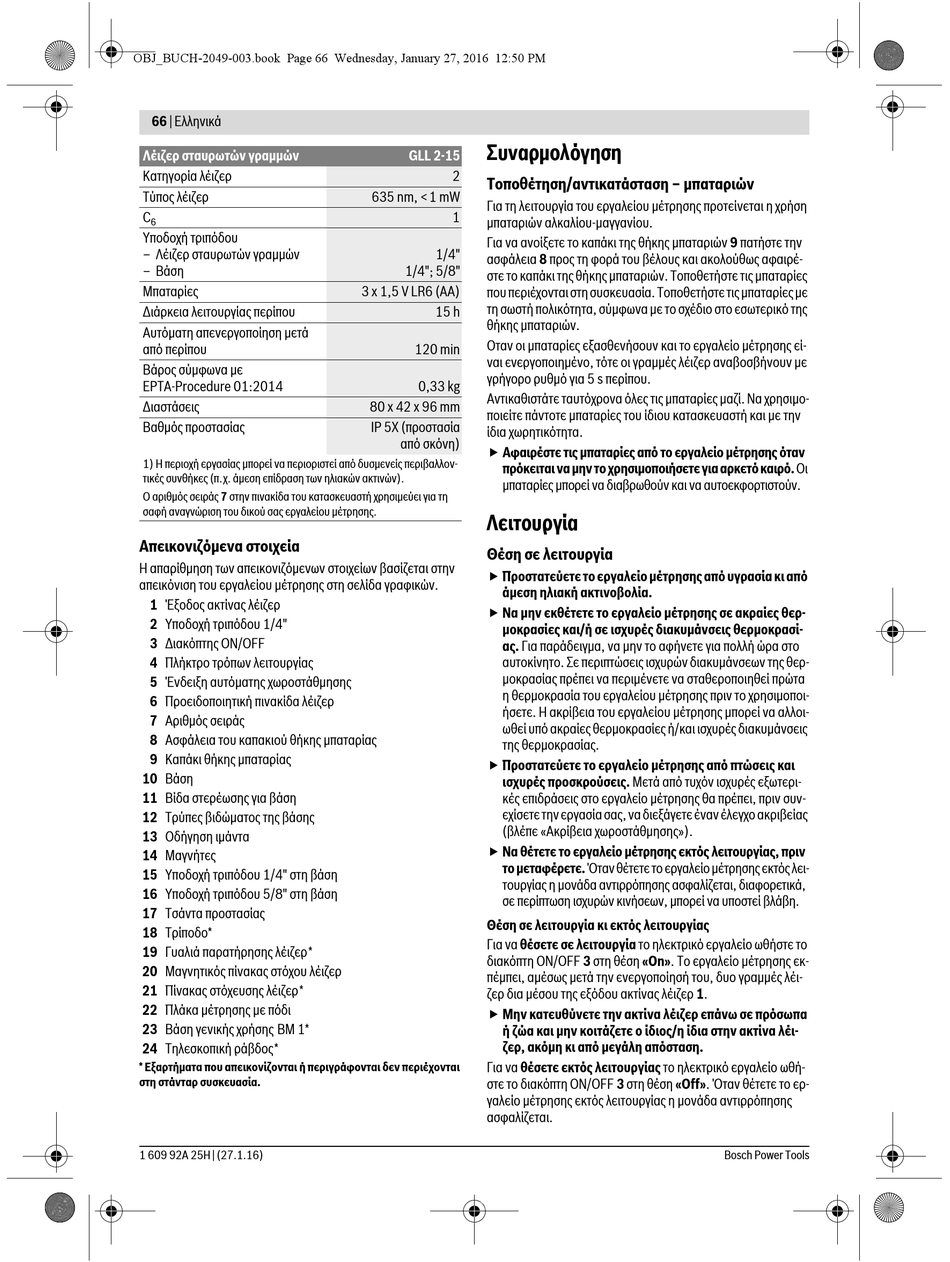

66 | Ελληνικά
Λέιζερ σταυρωτών γραμμών
Κατηγορία λέιζερ
Τύπος λέιζερ
C
6
Υποδοχή τριπόδου
– Λέιζερ σταυρωτών γραμμών
– Βάση
Μπαταρίες
Διάρκεια λειτουργίας περίπου
Αυτόματη απενεργοποίηση μετά
από περίπου
Βάρος σύμφωνα με
EPTA-Procedure 01:2014
Διαστάσεις
Βαθμός προστασίας
1) Η περιοχή εργασίας μπορεί να περιοριστεί από δυσμενείς περιβαλλον-
τικές συνθήκες (π.χ. άμεση επίδραση των ηλιακών ακτινών).
Ο αριθμός σειράς 7 στην πινακίδα του κατασκευαστή χρησιμεύει για τη
σαφή αναγνώριση του δικού σας εργαλείου μέτρησης.
Απεικονιζόμενα στοιχεία
Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην
απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών.
1 Έξοδος ακτίνας λέιζερ
2 Υποδοχή τριπόδου 1/4"
3 Διακόπτης ON/OFF
4 Πλήκτρο τρόπων λειτουργίας
5 Ένδειξη αυτόματης χωροστάθμησης
6 Προειδοποιητική πινακίδα λέιζερ
7 Αριθμός σειράς
8 Ασφάλεια του καπακιού θήκης μπαταρίας
9 Καπάκι θήκης μπαταρίας
10 Βάση
11 Βίδα στερέωσης για βάση
12 Τρύπες βιδώματος της βάσης
13 Οδήγηση ιμάντα
14 Μαγνήτες
15 Υποδοχή τριπόδου 1/4" στη βάση
16 Υποδοχή τριπόδου 5/8" στη βάση
17 Τσάντα προστασίας
18 Τρίποδο*
19 Γυαλιά παρατήρησης λέιζερ*
20 Μαγνητικός πίνακας στόχου λέιζερ
21 Πίνακας στόχευσης λέιζερ*
22 Πλάκα μέτρησης με πόδι
23 Βάση γενικής χρήσης BM 1*
24 Τηλεσκοπική ράβδος*
* Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται
στη στάνταρ συσκευασία.
1 609 92A 25H | (27.1.16)
Συναρμολόγηση
GLL 2-15
2
Τοποθέτηση/αντικατάσταση – μπαταριών
635 nm, <1 mW
Για τη λειτουργία του εργαλείου μέτρησης προτείνεται η χρήση
1
μπαταριών αλκαλίου-μαγγανίου.
Για να ανοίξετε το καπάκι της θήκης μπαταριών 9 πατήστε την
1/4"
ασφάλεια 8 προς τη φορά του βέλους και ακολούθως αφαιρέ-
1/4"; 5/8"
στε το καπάκι της θήκης μπαταριών. Τοποθετήστε τις μπαταρίες
3 x 1,5 V LR6 (AA)
που περιέχονται στη συσκευασία. Τοποθετήστε τις μπαταρίες με
τη σωστή πολικότητα, σύμφωνα με το σχέδιο στο εσωτερικό της
15 h
θήκης μπαταριών.
Oταν οι μπαταρίες εξασθενήσουν και το εργαλείο μέτρησης εί-
120 min
ναι ενεργοποιημένο, τότε οι γραμμές λέιζερ αναβοσβήνουν με
γρήγορο ρυθμό για 5 s περίπου.
0,33 kg
Αντικαθιστάτε ταυτόχρονα όλες τις μπαταρίες μαζί. Να χρησιμο-
80 x 42 x 96 mm
ποιείτε πάντοτε μπαταρίες του ίδιου κατασκευαστή και με την
IP 5X (προστασία
ίδια χωρητικότητα.
από σκόνη)
Αφαιρέστε τις μπαταρίες από το εργαλείο μέτρησης όταν
πρόκειται να μην το χρησιμοποιήσετε για αρκετό καιρό. Οι
μπαταρίες μπορεί να διαβρωθούν και να αυτοεκφορτιστούν.
Λειτουργία
Θέση σε λειτουργία
Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από
άμεση ηλιακή ακτινοβολία.
Να μην εκθέτετε το εργαλείο μέτρησης σε ακραίες θερ-
μοκρασίες και/ή σε ισχυρές διακυμάνσεις θερμοκρασί-
ας. Για παράδειγμα, να μην το αφήνετε για πολλή ώρα στο
αυτοκίνητο. Σε περιπτώσεις ισχυρών διακυμάνσεων της θερ-
μοκρασίας πρέπει να περιμένετε να σταθεροποιηθεί πρώτα
η θερμοκρασία του εργαλείου μέτρησης πριν το χρησιμοποι-
ήσετε. Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοι-
ωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις
της θερμοκρασίας.
Προστατεύετε το εργαλείο μέτρησης από πτώσεις και
ισχυρές προσκρούσεις. Μετά από τυχόν ισχυρές εξωτερι-
κές επιδράσεις στο εργαλείο μέτρησης θα πρέπει, πριν συν-
εχίσετε την εργασία σας, να διεξάγετε έναν έλεγχο ακριβείας
(βλέπε «Ακρίβεια χωροστάθμησης»).
Να θέτετε το εργαλείο μέτρησης εκτός λειτουργίας, πριν
το μεταφέρετε. Όταν θέτετε το εργαλείο μέτρησης εκτός λει-
τουργίας η μονάδα αντιρρόπησης ασφαλίζεται, διαφορετικά,
σε περίπτωση ισχυρών κινήσεων, μπορεί να υποστεί βλάβη.
Θέση σε λειτουργία κι εκτός λειτουργίας
Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο ωθήστε το
διακόπτη ON/OFF 3 στη θέση «On». Το εργαλείο μέτρησης εκ-
πέμπει, αμέσως μετά την ενεργοποίησή του, δυο γραμμές λέι-
ζερ δια μέσου της εξόδου ακτίνας λέιζερ 1.
Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα
ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέι-
ζερ, ακόμη κι από μεγάλη απόσταση.
Για να θέσετε εκτός λειτουργίας το ηλεκτρικό εργαλείο ωθή-
στε το διακόπτη ON/OFF 3 στη θέση «Off». Όταν θέτετε το ερ-
γαλείο μέτρησης εκτός λειτουργίας η μονάδα αντιρρόπησης
ασφαλίζεται.
