A
180°

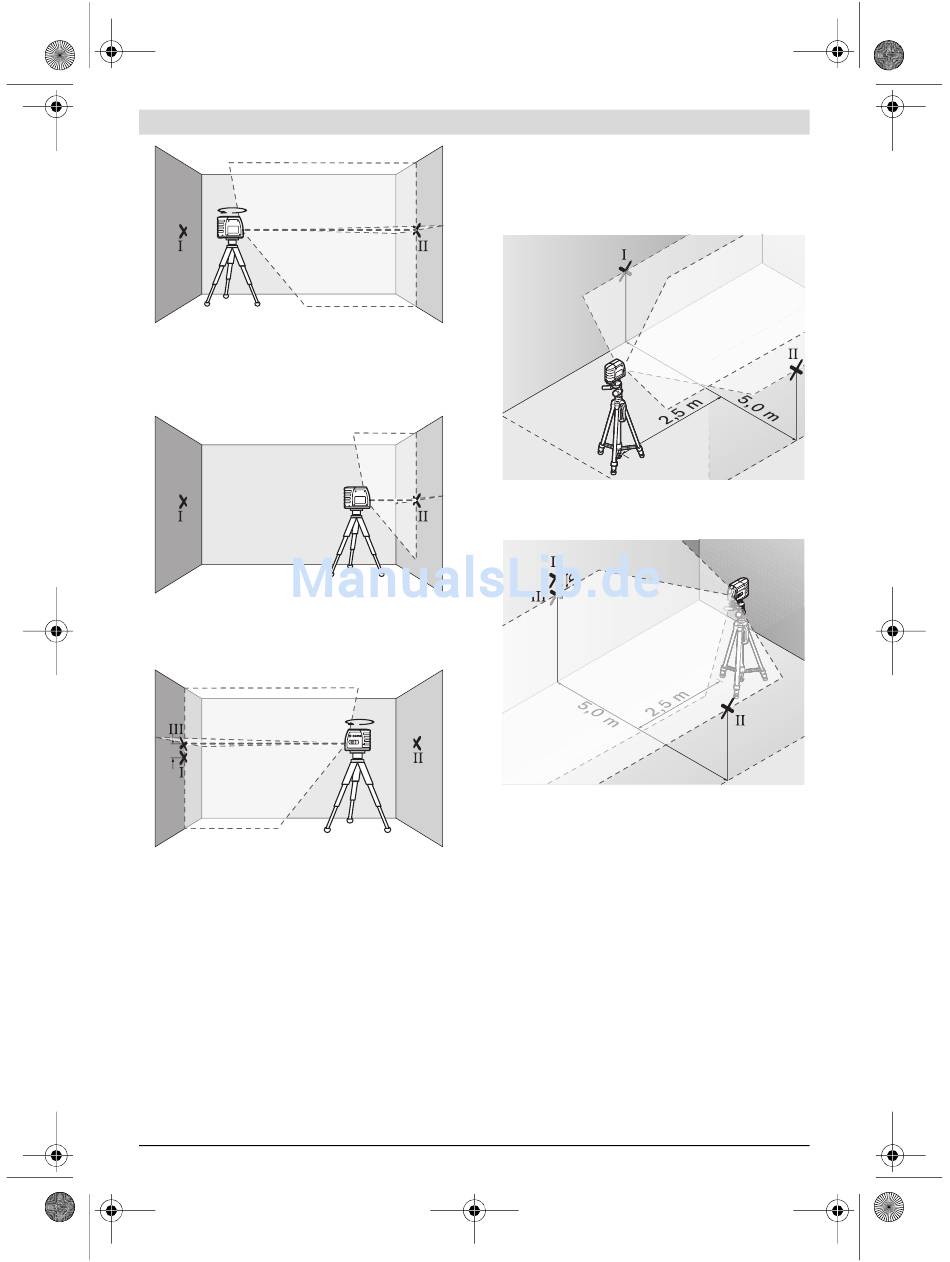

– Өлшеу құралын 180° бұрап, оны нивелирлеп лазер
сызықтарының арғы B қабырғасындағы айқыш-ұйқыш
нүктесін белгілеңіз (II нүктесі).
– Өлшеу құралын – бұрамай – B қабырғасының қасында
орналастырыңыз, қосып нивелирлеңіз.
A
– Өлшеу құралының биіктігін (штативтер немесе бар
болса тіреуіш көмегімен) лазер сызықтарының айқыш-
ұйқыш нүктесі В қабырғасында алдымен белгіленген
нүктеге II сәйкес болатындай бағыттаңыз.
A
d
– Биіктігін өзгертпей өлшеу құралын 180° бұраңыз. Оны
A қабырғасына тік лазер сызығы белгіленген I нүктесі-
нен өтетін етіп бағыттаңыз. Өлшеу құралын нивелир-
леп, лазер сызықтарының айқыш-ұйқыш нүктесін A
қабырғасында (III нүктесі) белгілеңіз.
– А қабырғасындағы I мен III екі белгіленген нүктенің d
айырмашылығы өлшеу құралының дәл биіктіктен
ауытқуын көрсетеді.
Максималды рұқсат етілген ауытқуды d
есептейсіз:
d = қабырғалардың қос аралығы x 0,3 мм/м
макс
Мысал: қабырғалар аралығы 5 м болса максималды
ауытқу
d = 2 x 5 м x 0,3 мм/м = 3 мм болуы керек. Осында
макс
белгілер аралығының ең ұзыны 3 мм болуы керек.
Bosch Power Tools
Көлденең сызықтың нивелирлеу дәлдігін тексеріңіз
Тексеру үшін шам. 5 x 5 м бос аймақ керек.
B
– Өлшеу құралын А мен В қабырғаларының арасындағы
ортада үстағыш немесе штативке немесе қатты тегіс
табанда орнатыңыз. Өлшеу құралын нивелирлеңіз.
B
– Өлшеу құралынан 2,5 м қашықтықта екі қабырғада
лазер сызығының орталығын белгілеңіз (А
қабырғасында I нүктесі, В қабырғасында II нүктесі).
A
B
180°
– Өлшеу құралын 180° бұрап 5 м қашықтықта орнатып
нивелирлеңіз.
– Өлшеу құралының биіктігін (штативтер немесе бар
болса тіреуіш көмегімен) лазер сызығының орталығы В
қабырғасында алдымен белгіленген нүктеге II сәйкес
болатындай бағыттаңыз.
– A қабырғасында лазер сызығының орталығын III
нүктесі ретінде белгілеңіз (тік немесе I нүктесі
астында).
– А қабырғасындағы I мен III екі белгіленген нүктенің
айырмашылығы d өлшеу құралының дәл көлденең
ауытқуын көрсетеді.
төмендегідей
Максималды рұқсат етілген ауытқуды d
макс
есептейсіз:
d = қабырғалардың қос аралығы x 0,3 мм/м
макс
Мысал: қабырғалар аралығы 5 м болса максималды
ауытқу
d = 2 x 5 м x 0,3 мм/м = 3 мм болуы керек. Осында
макс
белгілер аралығының ең ұзыны 3 мм болуы керек.
A
B
макс
