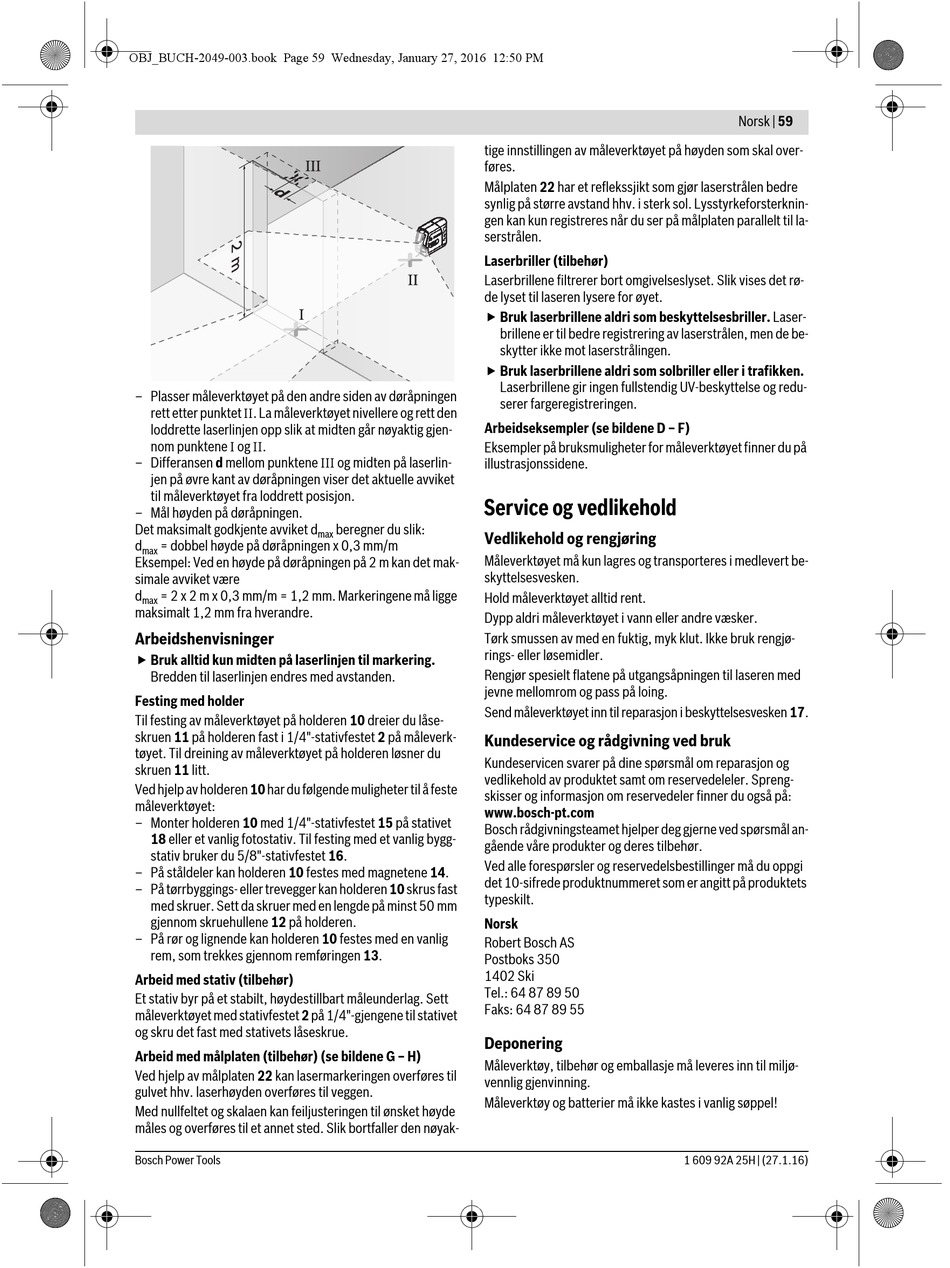

– Plasser måleverktøyet på den andre siden av døråpningen
rett etter punktet II. La måleverktøyet nivellere og rett den
loddrette laserlinjen opp slik at midten går nøyaktig gjen-
nom punktene I og II.
– Differansen d mellom punktene III og midten på laserlin-
jen på øvre kant av døråpningen viser det aktuelle avviket
til måleverktøyet fra loddrett posisjon.
– Mål høyden på døråpningen.
Det maksimalt godkjente avviket d
d = dobbel høyde på døråpningen x 0,3 mm/m
max
Eksempel: Ved en høyde på døråpningen på 2 m kan det mak-
simale avviket være
d = 2 x 2 m x 0,3 mm/m = 1,2 mm. Markeringene må ligge
max
maksimalt 1,2 mm fra hverandre.
Arbeidshenvisninger
 Bruk alltid kun midten på laserlinjen til markering.
Bredden til laserlinjen endres med avstanden.
Festing med holder
Til festing av måleverktøyet på holderen 10 dreier du låse-
skruen 11 på holderen fast i 1/4"-stativfestet 2 på måleverk-
tøyet. Til dreining av måleverktøyet på holderen løsner du
skruen 11 litt.
Ved hjelp av holderen 10 har du følgende muligheter til å feste
måleverktøyet:
– Monter holderen 10 med 1/4"-stativfestet 15 på stativet
18 eller et vanlig fotostativ. Til festing med et vanlig bygg-
stativ bruker du 5/8"-stativfestet 16.
– På ståldeler kan holderen 10 festes med magnetene 14.
– På tørrbyggings- eller trevegger kan holderen 10 skrus fast
med skruer. Sett da skruer med en lengde på minst 50 mm
gjennom skruehullene 12 på holderen.
– På rør og lignende kan holderen 10 festes med en vanlig
rem, som trekkes gjennom remføringen 13.
Arbeid med stativ (tilbehør)
Et stativ byr på et stabilt, høydestillbart måleunderlag. Sett
måleverktøyet med stativfestet 2 på 1/4"-gjengene til stativet
og skru det fast med stativets låseskrue.
Arbeid med målplaten (tilbehør) (se bildene G – H)
Ved hjelp av målplaten 22 kan lasermarkeringen overføres til
gulvet hhv. laserhøyden overføres til veggen.
Med nullfeltet og skalaen kan feiljusteringen til ønsket høyde
måles og overføres til et annet sted. Slik bortfaller den nøyak-
Bosch Power Tools
tige innstillingen av måleverktøyet på høyden som skal over-
føres.
Målplaten 22 har et reflekssjikt som gjør laserstrålen bedre
synlig på større avstand hhv. i sterk sol. Lysstyrkeforsterknin-
gen kan kun registreres når du ser på målplaten parallelt til la-
serstrålen.
Laserbriller (tilbehør)
Laserbrillene filtrerer bort omgivelseslyset. Slik vises det rø-
de lyset til laseren lysere for øyet.
 Bruk laserbrillene aldri som beskyttelsesbriller. Laser-
 Bruk laserbrillene aldri som solbriller eller i trafikken.
Arbeidseksempler (se bildene D – F)
Eksempler på bruksmuligheter for måleverktøyet finner du på
illustrasjonssidene.

Service og vedlikehold

beregner du slik:
max
Vedlikehold og rengjøring
Måleverktøyet må kun lagres og transporteres i medlevert be-
skyttelsesvesken.
Hold måleverktøyet alltid rent.
Dypp aldri måleverktøyet i vann eller andre væsker.
Tørk smussen av med en fuktig, myk klut. Ikke bruk rengjø-
rings- eller løsemidler.
Rengjør spesielt flatene på utgangsåpningen til laseren med
jevne mellomrom og pass på loing.
Send måleverktøyet inn til reparasjon i beskyttelsesvesken 17.
Kundeservice og rådgivning ved bruk
Kundeservicen svarer på dine spørsmål om reparasjon og
vedlikehold av produktet samt om reservedeleler. Spreng-
skisser og informasjon om reservedeler finner du også på:
www.bosch-pt.com
Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an-
gående våre produkter og deres tilbehør.
Ved alle forespørsler og reservedelsbestillinger må du oppgi
det 10-sifrede produktnummeret som er angitt på produktets
typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
Deponering
Måleverktøy, tilbehør og emballasje må leveres inn til miljø-
vennlig gjenvinning.
Måleverktøy og batterier må ikke kastes i vanlig søppel!
brillene er til bedre registrering av laserstrålen, men de be-
skytter ikke mot laserstrålingen.
Laserbrillene gir ingen fullstendig UV-beskyttelse og redu-
serer fargeregistreringen.
