90 | Slovensky

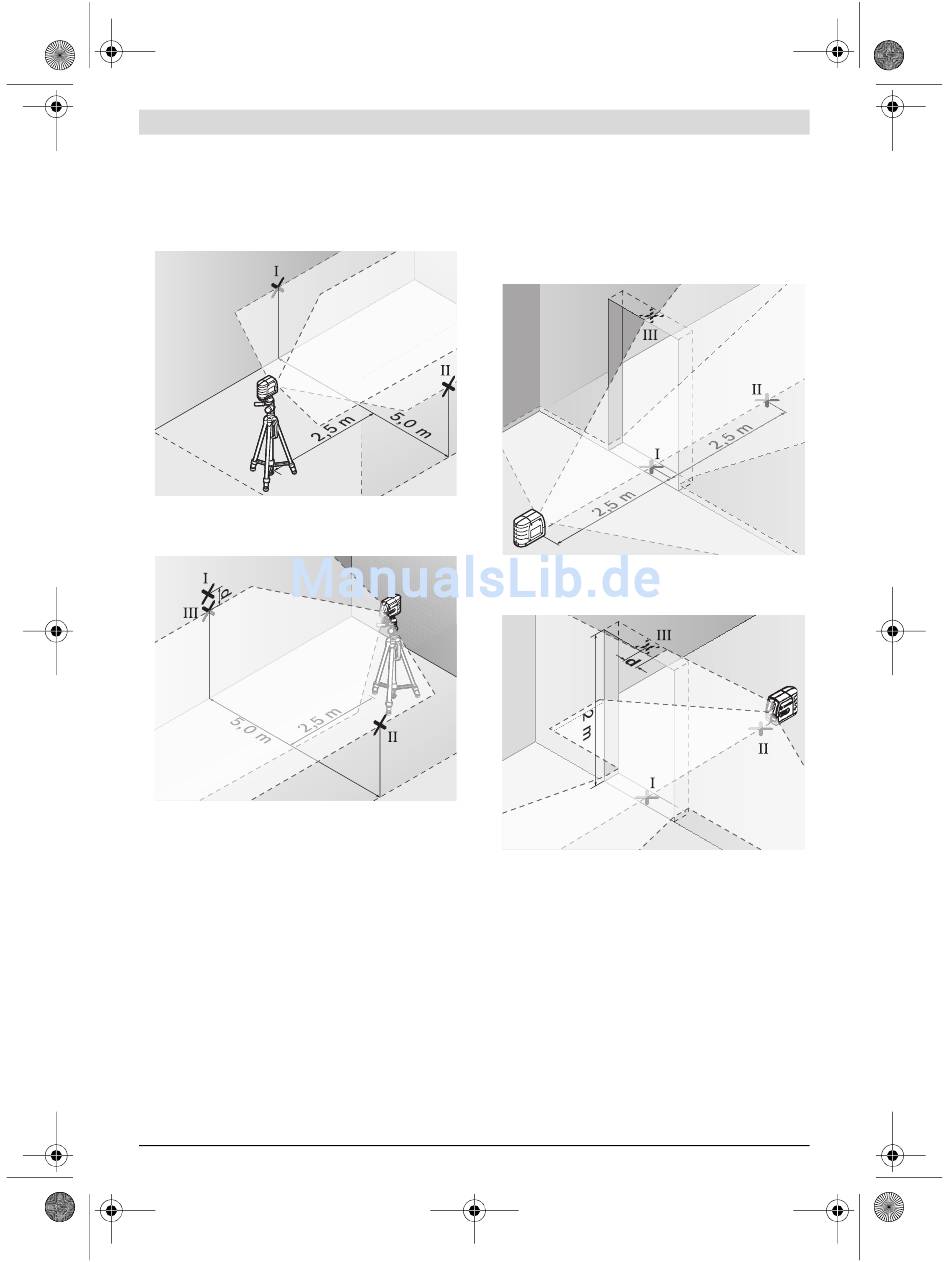

Kontrola presnosti nivelácie vodorovnej línie
Na túto kontrolu budete potrebovať voľnú plochu s rozmermi
cca 5 x 5 m.
– Namontujte merací prístroj do stredu medzi steny A a B na
držiak, resp. na nejaký statív, alebo ho postavte na pevný a
rovný podklad. Počkajte, aby sa merací prístroj naniveloval.
A
– Vo vzdialenosti 2,5 m od meracieho prístroja označte na
oboch stenách stredy laserovej línie (bod I na stene A a
bod II na stene B).
A
B
– Postavte merací prístroj otočený o 180° do vzdialenosti
5 m a nechajte ho nivelovať.
– Prístroj vyrovnajte výškovo tak (pomocou statívu alebo v
prípade potreby podložením), aby stred laserovej línie
smeroval presne na predtým označený bod II na stene B.
– Na stene A označte stred laserovej línie ako bod III (zvislo
nad resp. pod bodom I).
– Rozdiel d oboch označených bodov I a III na stene A dá-
va skutočnú odchýlku meracieho prístroja od vodorovnej
roviny.
Maximálna prípustná odchýlka d
max
d = dvojnásobok vzdialenosti stien x 0,3 mm/m
max
Príklad: Pri vzdialenosti stien 5 m smie byť maximálna dovole-
ná odchýlka
d = 2 x 5 m x 0,3 mm/m = 3 mm. Spomínané značky smú
max
ležať od seba vo vzdialenosti maximálne 3 mm.
1 609 92A 25H | (27.1.16)
Kontrola presnosti nivelácie zvislej línie
Na túto kontrolu budete potrebovať otvor vo dverách, pri kto-
rých je (na pevnom podklade) na každej strane dverí miesto
minimálne 2,5 m.
– Postavte merací prístroj do vzdialenosti 2,5 m od otvoru
dverí na pevný a rovný podklad (nie na statív). Nasmerujte
laserové čiary do otvoru dverí a nechajte merací prístroj,
aby sa naniveloval.
B
– Označte stred zvislej laserovej línie na podlahe otvoru dve-
rí (bod I), vo vzdialenosti 5 m na druhej strane otvoru dverí
(bod II), ako aj na hornom okraji otvoru dverí (bod III).
– Postavte merací prístroj na druhej strane otvoru dverí pria-
mo za bodom II. Nechajte merací prístroj nivelovať a lase-
rovú líniu nasmerujte tak, aby jej stred prebiehal presne
bodmi I a II.
– Rozdiel d medzi bodom III a stredom laserovej línie na hor-
nom okraji otvoru dverí dáva skutočnú odchýlku meracie-
ho prístroja od zvislice.
– Odmerajte výšku otvoru dverí.
sa vypočíta nasledovne:
Maximálna dovolená odchýlka d
d
max
Príklad: Pri výške otvoru dverí 2 m smie byť maximálna dovo-
lená odchýlka
d
max
smú ležať teda od seba maximálne vo vzdialenosti 1,2 mm.
sa vypočíta nasledovne:
max
= dvojnásobok výšky otvoru dverí x 0,3 mm/m
= 2 x 2 m x 0,3 mm/m = 1,2 mm. Spomínané značky
