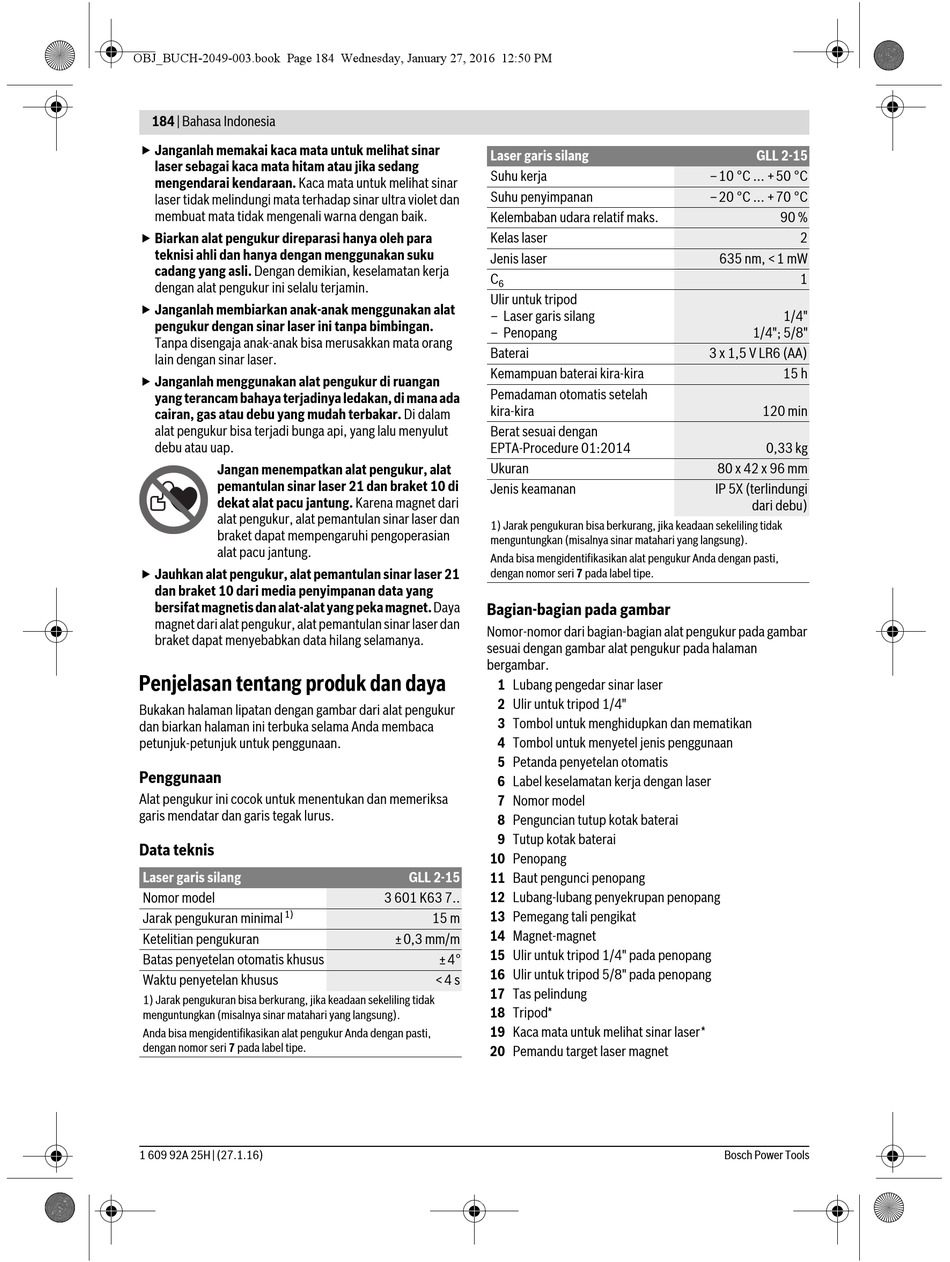

Data Teknis - Bosch GLL 2-15 Professional Originalbetriebsanleitung

OBJ_BUCH-2049-003.book Page 184 Wednesday, January 27, 2016 12:50 PM
184 | Bahasa Indonesia
 Janganlah memakai kaca mata untuk melihat sinar
laser sebagai kaca mata hitam atau jika sedang
mengendarai kendaraan. Kaca mata untuk melihat sinar
laser tidak melindungi mata terhadap sinar ultra violet dan
membuat mata tidak mengenali warna dengan baik.
 Biarkan alat pengukur direparasi hanya oleh para
teknisi ahli dan hanya dengan menggunakan suku
cadang yang asli. Dengan demikian, keselamatan kerja
dengan alat pengukur ini selalu terjamin.
 Janganlah membiarkan anak-anak menggunakan alat
pengukur dengan sinar laser ini tanpa bimbingan.
Tanpa disengaja anak-anak bisa merusakkan mata orang
lain dengan sinar laser.
 Janganlah menggunakan alat pengukur di ruangan
yang terancam bahaya terjadinya ledakan, di mana ada
cairan, gas atau debu yang mudah terbakar. Di dalam
alat pengukur bisa terjadi bunga api, yang lalu menyulut
debu atau uap.
Jangan menempatkan alat pengukur, alat
pemantulan sinar laser 21 dan braket 10 di
dekat alat pacu jantung. Karena magnet dari
alat pengukur, alat pemantulan sinar laser dan
braket dapat mempengaruhi pengoperasian
alat pacu jantung.
 Jauhkan alat pengukur, alat pemantulan sinar laser 21
dan braket 10 dari media penyimpanan data yang
bersifat magnetis dan alat-alat yang peka magnet. Daya
magnet dari alat pengukur, alat pemantulan sinar laser dan
braket dapat menyebabkan data hilang selamanya.
Penjelasan tentang produk dan daya
Bukakan halaman lipatan dengan gambar dari alat pengukur
dan biarkan halaman ini terbuka selama Anda membaca
petunjuk-petunjuk untuk penggunaan.
Penggunaan
Alat pengukur ini cocok untuk menentukan dan memeriksa
garis mendatar dan garis tegak lurus.

Data teknis

Laser garis silang
Nomor model
1)
Jarak pengukuran minimal
Ketelitian pengukuran
Batas penyetelan otomatis khusus
Waktu penyetelan khusus
1) Jarak pengukuran bisa berkurang, jika keadaan sekeliling tidak
menguntungkan (misalnya sinar matahari yang langsung).
Anda bisa mengidentifikasikan alat pengukur Anda dengan pasti,
dengan nomor seri 7 pada label tipe.
1 609 92A 25H | (27.1.16)
Laser garis silang
Suhu kerja
Suhu penyimpanan
Kelembaban udara relatif maks.
Kelas laser
Jenis laser
C
6
Ulir untuk tripod
– Laser garis silang
– Penopang
Baterai
Kemampuan baterai kira-kira
Pemadaman otomatis setelah
kira-kira
Berat sesuai dengan
EPTA-Procedure 01:2014
Ukuran
Jenis keamanan
1) Jarak pengukuran bisa berkurang, jika keadaan sekeliling tidak
menguntungkan (misalnya sinar matahari yang langsung).
Anda bisa mengidentifikasikan alat pengukur Anda dengan pasti,
dengan nomor seri 7 pada label tipe.
Bagian-bagian pada gambar
Nomor-nomor dari bagian-bagian alat pengukur pada gambar
sesuai dengan gambar alat pengukur pada halaman
bergambar.
1 Lubang pengedar sinar laser
2 Ulir untuk tripod 1/4"
3 Tombol untuk menghidupkan dan mematikan
4 Tombol untuk menyetel jenis penggunaan
5 Petanda penyetelan otomatis
6 Label keselamatan kerja dengan laser
7 Nomor model
8 Penguncian tutup kotak baterai
9 Tutup kotak baterai
10 Penopang
GLL 2-15 11 Baut pengunci penopang
3 601 K63 7.. 12 Lubang-lubang penyekrupan penopang
13 Pemegang tali pengikat
15 m
14 Magnet-magnet
±0,3 mm/m
15 Ulir untuk tripod 1/4" pada penopang
±4°
16 Ulir untuk tripod 5/8" pada penopang
<4 s
17 Tas pelindung
18 Tripod*
19 Kaca mata untuk melihat sinar laser*
20 Pemandu target laser magnet
GLL 2-15
–10 °C ... +50 °C
–20 °C ... +70 °C
90 %
2
635 nm, <1 mW
1
1/4"
1/4"; 5/8"
3 x 1,5 V LR6 (AA)
15 h
120 min
0,33 kg
80 x 42 x 96 mm
IP 5X (terlindungi
dari debu)
