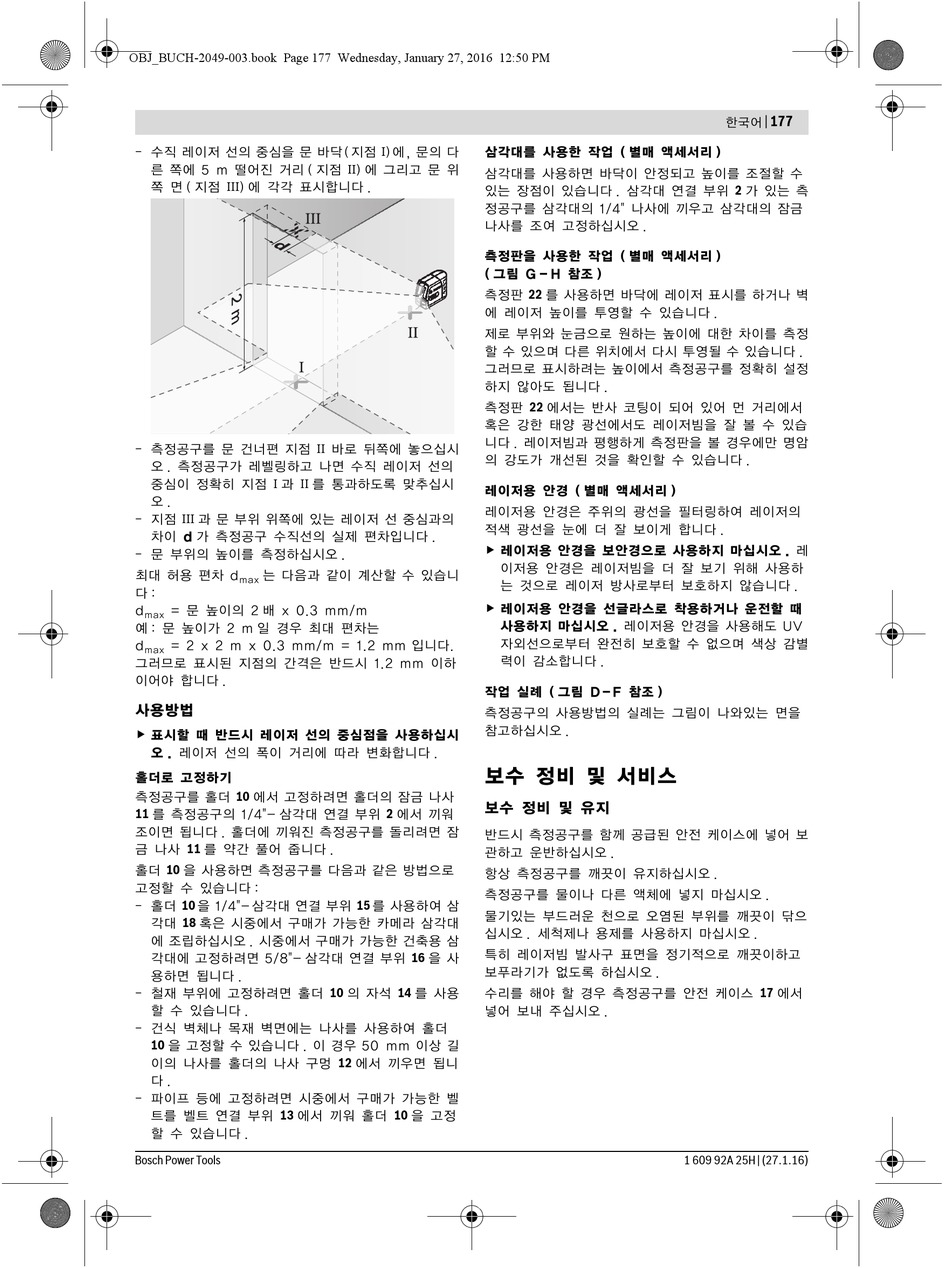

– 수직 레이저 선의 중심을 문 바닥 ( 지점 I) 에 , 문의 다
른 쪽에 5 m 떨어진 거리 ( 지점 II) 에 그리고 문 위
쪽 면 ( 지점 III) 에 각각 표시합니다 .
– 측정공구를 문 건너편 지점 II 바로 뒤쪽에 놓으십시
오 . 측정공구가 레벨링하고 나면 수직 레이저 선의
중심이 정확히 지점 I 과 II 를 통과하도록 맞추십시
오 .
– 지점 III 과 문 부위 위쪽에 있는 레이저 선 중심과의
차이 d 가 측정공구 수직선의 실제 편차입니다 .
– 문 부위의 높이를 측정하십시오 .
최대 허용 편차 d 는 다음과 같이 계산할 수 있습니
max
다 :
d = 문 높이의 2 배 x 0.3 mm/m
max
예 : 문 높이가 2 m 일 경우 최대 편차는
d = 2 x 2 m x 0.3 mm/m = 1.2 mm 입니다.
max
그러므로 표시된 지점의 간격은 반드시 1.2 mm 이하
이어야 합니다 .
사용방법
 표시할 때 반드시 레이저 선의 중심점을 사용하십시
오 . 레이저 선의 폭이 거리에 따라 변화합니다 .
홀더로 고정하기
측정공구를 홀더 10 에서 고정하려면 홀더의 잠금 나사
11 를 측정공구의 1/4"- 삼각대 연결 부위 2 에서 끼워
조이면 됩니다 . 홀더에 끼워진 측정공구를 돌리려면 잠
금 나사 11 를 약간 풀어 줍니다 .
홀더 10 을 사용하면 측정공구를 다음과 같은 방법으로
고정할 수 있습니다 :
– 홀더 10 을 1/4"- 삼각대 연결 부위 15 를 사용하여 삼
각대 18 혹은 시중에서 구매가 가능한 카메라 삼각대
에 조립하십시오 . 시중에서 구매가 가능한 건축용 삼
각대에 고정하려면 5/8"- 삼각대 연결 부위 16 을 사
용하면 됩니다 .
– 철재 부위에 고정하려면 홀더 10 의 자석 14 를 사용
할 수 있습니다 .
– 건식 벽체나 목재 벽면에는 나사를 사용하여 홀더
10 을 고정할 수 있습니다 . 이 경우 50 mm 이상 길
이의 나사를 홀더의 나사 구멍 12 에서 끼우면 됩니
다 .
– 파이프 등에 고정하려면 시중에서 구매가 가능한 벨
트를 벨트 연결 부위 13 에서 끼워 홀더 10 을 고정
할 수 있습니다 .
Bosch Power Tools
삼각대를 사용한 작업 ( 별매 액세서리 )
삼각대를 사용하면 바닥이 안정되고 높이를 조절할 수
있는 장점이 있습니다 . 삼각대 연결 부위 2 가 있는 측
정공구를 삼각대의 1/4" 나사에 끼우고 삼각대의 잠금
나사를 조여 고정하십시오 .
측정판을 사용한 작업 ( 별매 액세서리 )
( 그림 G - H 참조 )
측정판 22 를 사용하면 바닥에 레이저 표시를 하거나 벽
에 레이저 높이를 투영할 수 있습니다 .
제로 부위와 눈금으로 원하는 높이에 대한 차이를 측정
할 수 있으며 다른 위치에서 다시 투영될 수 있습니다 .
그러므로 표시하려는 높이에서 측정공구를 정확히 설정
하지 않아도 됩니다 .
측정판 22 에서는 반사 코팅이 되어 있어 먼 거리에서
혹은 강한 태양 광선에서도 레이저빔을 잘 볼 수 있습
니다 . 레이저빔과 평행하게 측정판을 볼 경우에만 명암
의 강도가 개선된 것을 확인할 수 있습니다 .
레이저용 안경 ( 별매 액세서리 )
레이저용 안경은 주위의 광선을 필터링하여 레이저의
적색 광선을 눈에 더 잘 보이게 합니다 .
 레이저용 안경을 보안경으로 사용하지 마십시오 . 레
이저용 안경은 레이저빔을 더 잘 보기 위해 사용하
는 것으로 레이저 방사로부터 보호하지 않습니다 .
 레이저용 안경을 선글라스로 착용하거나 운전할 때
사용하지 마십시오 . 레이저용 안경을 사용해도 UV
자외선으로부터 완전히 보호할 수 없으며 색상 감별
력이 감소합니다 .
작업 실례 ( 그림 D-F 참조 )
측정공구의 사용방법의 실례는 그림이 나와있는 면을
참고하십시오 .
보수 정비 및 서비스
보수 정비 및 유지
반드시 측정공구를 함께 공급된 안전 케이스에 넣어 보
관하고 운반하십시오 .
항상 측정공구를 깨끗이 유지하십시오 .
측정공구를 물이나 다른 액체에 넣지 마십시오 .
물기있는 부드러운 천으로 오염된 부위를 깨끗이 닦으
십시오 . 세척제나 용제를 사용하지 마십시오 .
특히 레이저빔 발사구 표면을 정기적으로 깨끗이하고
보푸라기가 없도록 하십시오 .
수리를 해야 할 경우 측정공구를 안전 케이스 17 에서
넣어 보내 주십시오 .
