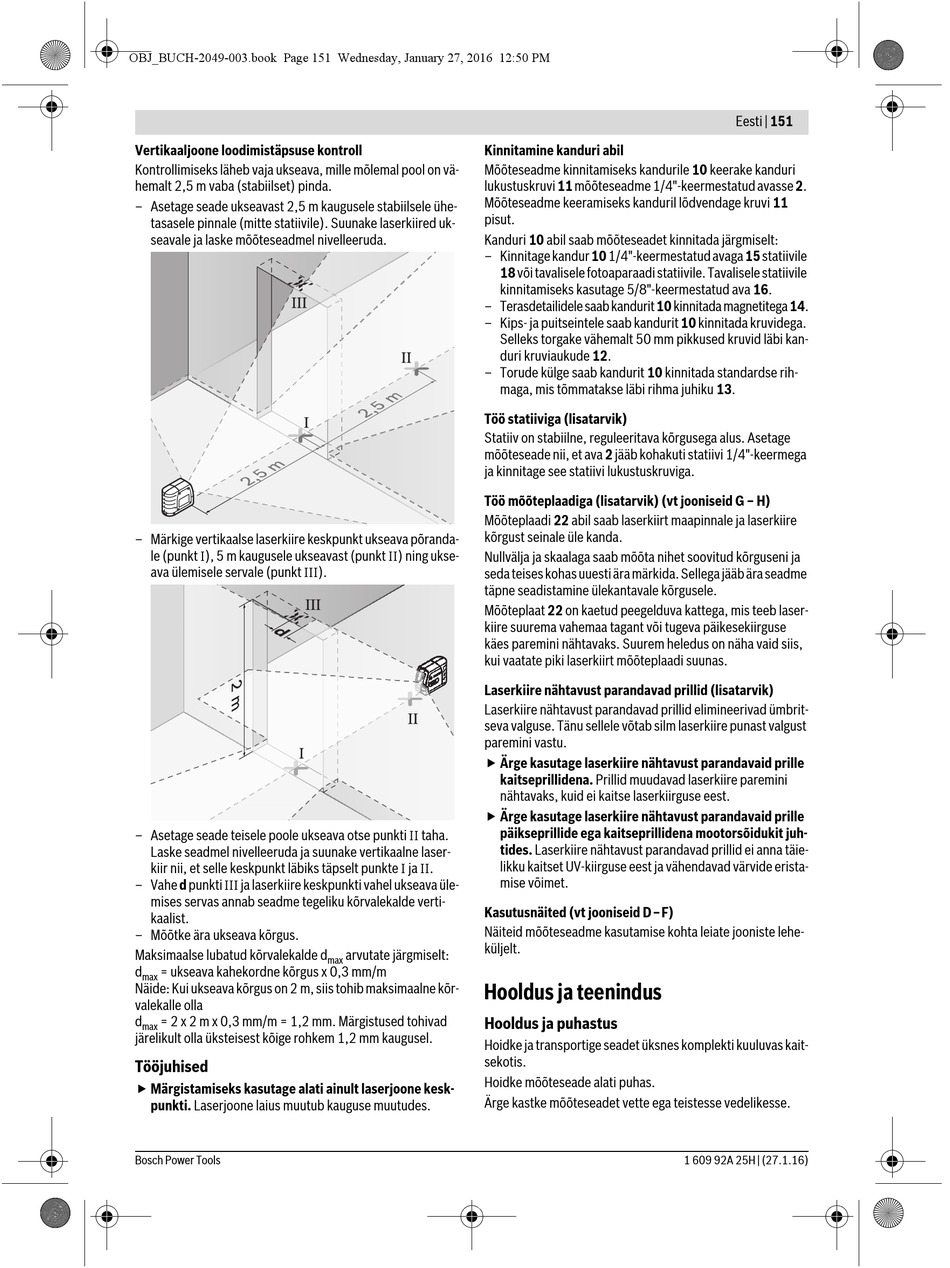

Vertikaaljoone loodimistäpsuse kontroll
Kontrollimiseks läheb vaja ukseava, mille mõlemal pool on vä-
hemalt 2,5 m vaba (stabiilset) pinda.
– Asetage seade ukseavast 2,5 m kaugusele stabiilsele ühe-
tasasele pinnale (mitte statiivile). Suunake laserkiired uk-
seavale ja laske mõõteseadmel nivelleeruda.
– Märkige vertikaalse laserkiire keskpunkt ukseava põranda-
le (punkt I), 5 m kaugusele ukseavast (punkt II) ning ukse-
ava ülemisele servale (punkt III).
– Asetage seade teisele poole ukseava otse punkti II taha.
Laske seadmel nivelleeruda ja suunake vertikaalne laser-
kiir nii, et selle keskpunkt läbiks täpselt punkte I ja II.
– Vahe d punkti III ja laserkiire keskpunkti vahel ukseava üle-
mises servas annab seadme tegeliku kõrvalekalde verti-
kaalist.
– Mõõtke ära ukseava kõrgus.
Maksimaalse lubatud kõrvalekalde d
d = ukseava kahekordne kõrgus x 0,3 mm/m
max
Näide: Kui ukseava kõrgus on 2 m, siis tohib maksimaalne kõr-
valekalle olla
d = 2 x 2 m x 0,3 mm/m = 1,2 mm. Märgistused tohivad
max
järelikult olla üksteisest kõige rohkem 1,2 mm kaugusel.
Tööjuhised
 Märgistamiseks kasutage alati ainult laserjoone kesk-
punkti. Laserjoone laius muutub kauguse muutudes.
Bosch Power Tools
Kinnitamine kanduri abil
Mõõteseadme kinnitamiseks kandurile 10 keerake kanduri
lukustuskruvi 11 mõõteseadme 1/4"-keermestatud avasse 2.
Mõõteseadme keeramiseks kanduril lõdvendage kruvi 11
pisut.
Kanduri 10 abil saab mõõteseadet kinnitada järgmiselt:
– Kinnitage kandur 10 1/4"-keermestatud avaga 15 statiivile
18 või tavalisele fotoaparaadi statiivile. Tavalisele statiivile
kinnitamiseks kasutage 5/8"-keermestatud ava 16.
– Terasdetailidele saab kandurit 10 kinnitada magnetitega 14.
– Kips- ja puitseintele saab kandurit 10 kinnitada kruvidega.
Selleks torgake vähemalt 50 mm pikkused kruvid läbi kan-
duri kruviaukude 12.
– Torude külge saab kandurit 10 kinnitada standardse rih-
maga, mis tõmmatakse läbi rihma juhiku 13.
Töö statiiviga (lisatarvik)
Statiiv on stabiilne, reguleeritava kõrgusega alus. Asetage
mõõteseade nii, et ava 2 jääb kohakuti statiivi 1/4"-keermega
ja kinnitage see statiivi lukustuskruviga.
Töö mõõteplaadiga (lisatarvik) (vt jooniseid G – H)
Mõõteplaadi 22 abil saab laserkiirt maapinnale ja laserkiire
kõrgust seinale üle kanda.
Nullvälja ja skaalaga saab mõõta nihet soovitud kõrguseni ja
seda teises kohas uuesti ära märkida. Sellega jääb ära seadme
täpne seadistamine ülekantavale kõrgusele.
Mõõteplaat 22 on kaetud peegelduva kattega, mis teeb laser-
kiire suurema vahemaa tagant või tugeva päikesekiirguse
käes paremini nähtavaks. Suurem heledus on näha vaid siis,
kui vaatate piki laserkiirt mõõteplaadi suunas.
Laserkiire nähtavust parandavad prillid (lisatarvik)
Laserkiire nähtavust parandavad prillid elimineerivad ümbrit-
seva valguse. Tänu sellele võtab silm laserkiire punast valgust
paremini vastu.
 Ärge kasutage laserkiire nähtavust parandavaid prille
kaitseprillidena. Prillid muudavad laserkiire paremini
nähtavaks, kuid ei kaitse laserkiirguse eest.
 Ärge kasutage laserkiire nähtavust parandavaid prille
päikseprillide ega kaitseprillidena mootorsõidukit juh-
tides. Laserkiire nähtavust parandavad prillid ei anna täie-
likku kaitset UV-kiirguse eest ja vähendavad värvide erista-
mise võimet.
Kasutusnäited (vt jooniseid D–F)
Näiteid mõõteseadme kasutamise kohta leiate jooniste lehe-
küljelt.
arvutate järgmiselt:
max
Hooldus ja teenindus
Hooldus ja puhastus
Hoidke ja transportige seadet üksnes komplekti kuuluvas kait-
sekotis.
Hoidke mõõteseade alati puhas.
Ärge kastke mõõteseadet vette ega teistesse vedelikesse.
