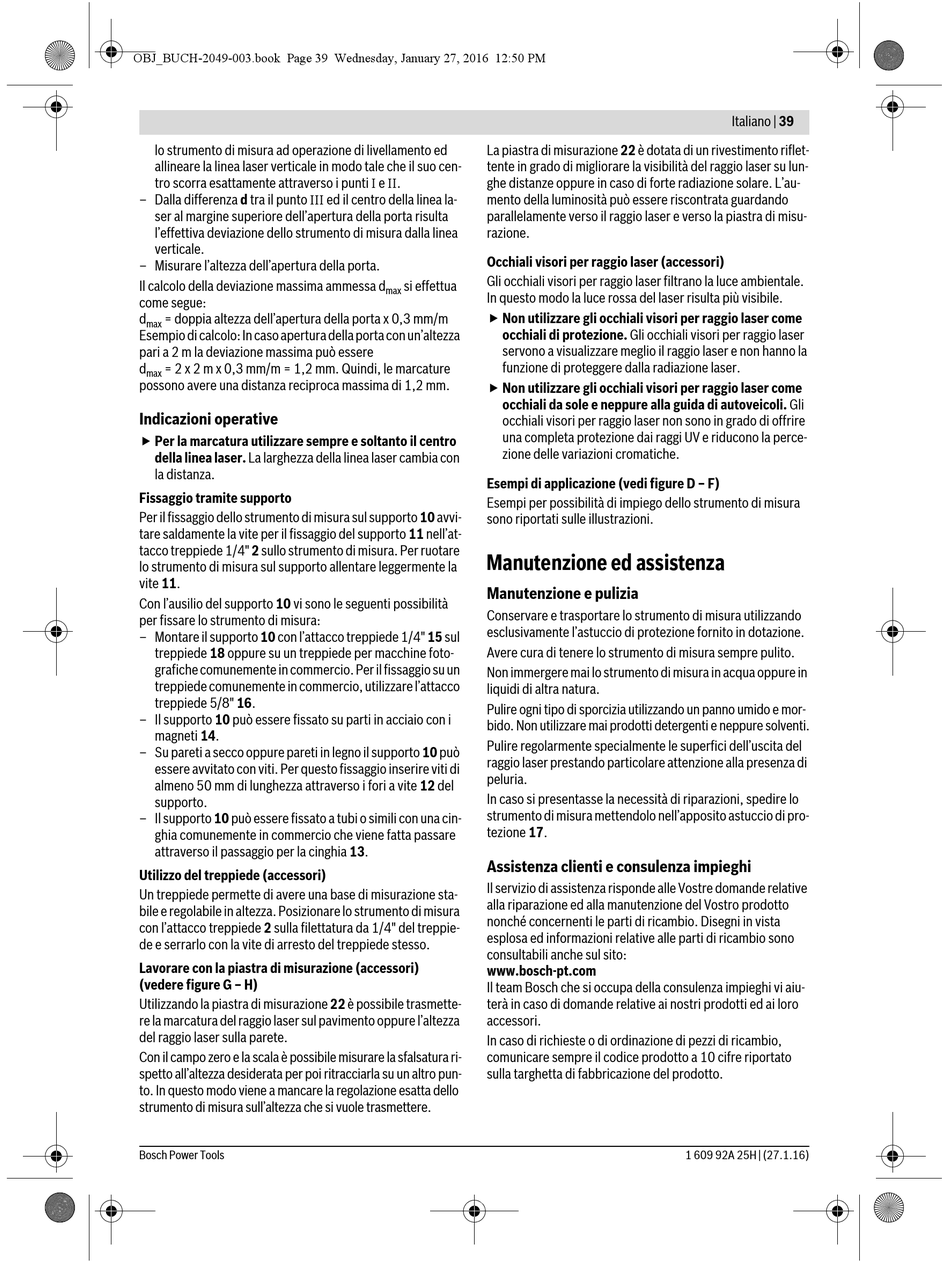

lo strumento di misura ad operazione di livellamento ed
allineare la linea laser verticale in modo tale che il suo cen-
tro scorra esattamente attraverso i punti I e II.
– Dalla differenza d tra il punto III ed il centro della linea la-
ser al margine superiore dell'apertura della porta risulta
l'effettiva deviazione dello strumento di misura dalla linea
verticale.
– Misurare l'altezza dell'apertura della porta.
Il calcolo della deviazione massima ammessa d
come segue:
d = doppia altezza dell'apertura della porta x 0,3 mm/m
max
Esempio di calcolo: In caso apertura della porta con un'altezza
pari a 2 m la deviazione massima può essere
d = 2 x 2 m x 0,3 mm/m = 1,2 mm. Quindi, le marcature
max
possono avere una distanza reciproca massima di 1,2 mm.

Indicazioni operative

 Per la marcatura utilizzare sempre e soltanto il centro
della linea laser. La larghezza della linea laser cambia con
la distanza.
Fissaggio tramite supporto
Per il fissaggio dello strumento di misura sul supporto 10 avvi-
tare saldamente la vite per il fissaggio del supporto 11 nell'at-
tacco treppiede 1/4" 2 sullo strumento di misura. Per ruotare
lo strumento di misura sul supporto allentare leggermente la
vite 11.
Con l'ausilio del supporto 10 vi sono le seguenti possibilità
per fissare lo strumento di misura:
– Montare il supporto 10 con l'attacco treppiede 1/4" 15 sul
treppiede 18 oppure su un treppiede per macchine foto-
grafiche comunemente in commercio. Per il fissaggio su un
treppiede comunemente in commercio, utilizzare l'attacco
treppiede 5/8" 16.
– Il supporto 10 può essere fissato su parti in acciaio con i
magneti 14.
– Su pareti a secco oppure pareti in legno il supporto 10 può
essere avvitato con viti. Per questo fissaggio inserire viti di
almeno 50 mm di lunghezza attraverso i fori a vite 12 del
supporto.
– Il supporto 10 può essere fissato a tubi o simili con una cin-
ghia comunemente in commercio che viene fatta passare
attraverso il passaggio per la cinghia 13.
Utilizzo del treppiede (accessori)
Un treppiede permette di avere una base di misurazione sta-
bile e regolabile in altezza. Posizionare lo strumento di misura
con l'attacco treppiede 2 sulla filettatura da 1/4" del treppie-
de e serrarlo con la vite di arresto del treppiede stesso.
Lavorare con la piastra di misurazione (accessori)
(vedere figure G – H)
Utilizzando la piastra di misurazione 22 è possibile trasmette-
re la marcatura del raggio laser sul pavimento oppure l'altezza
del raggio laser sulla parete.
Con il campo zero e la scala è possibile misurare la sfalsatura ri-
spetto all'altezza desiderata per poi ritracciarla su un altro pun-
to. In questo modo viene a mancare la regolazione esatta dello
strumento di misura sull'altezza che si vuole trasmettere.
Bosch Power Tools
La piastra di misurazione 22 è dotata di un rivestimento riflet-
tente in grado di migliorare la visibilità del raggio laser su lun-
ghe distanze oppure in caso di forte radiazione solare. L'au-
mento della luminosità può essere riscontrata guardando
parallelamente verso il raggio laser e verso la piastra di misu-
razione.
Occhiali visori per raggio laser (accessori)
Gli occhiali visori per raggio laser filtrano la luce ambientale.
si effettua
max
In questo modo la luce rossa del laser risulta più visibile.
 Non utilizzare gli occhiali visori per raggio laser come
occhiali di protezione. Gli occhiali visori per raggio laser
servono a visualizzare meglio il raggio laser e non hanno la
funzione di proteggere dalla radiazione laser.
 Non utilizzare gli occhiali visori per raggio laser come
occhiali da sole e neppure alla guida di autoveicoli. Gli
occhiali visori per raggio laser non sono in grado di offrire
una completa protezione dai raggi UV e riducono la perce-
zione delle variazioni cromatiche.
Esempi di applicazione (vedi figure D – F)
Esempi per possibilità di impiego dello strumento di misura
sono riportati sulle illustrazioni.

Manutenzione ed assistenza

Manutenzione e pulizia

Conservare e trasportare lo strumento di misura utilizzando
esclusivamente l'astuccio di protezione fornito in dotazione.
Avere cura di tenere lo strumento di misura sempre pulito.
Non immergere mai lo strumento di misura in acqua oppure in
liquidi di altra natura.
Pulire ogni tipo di sporcizia utilizzando un panno umido e mor-
bido. Non utilizzare mai prodotti detergenti e neppure solventi.
Pulire regolarmente specialmente le superfici dell'uscita del
raggio laser prestando particolare attenzione alla presenza di
peluria.
In caso si presentasse la necessità di riparazioni, spedire lo
strumento di misura mettendolo nell'apposito astuccio di pro-
tezione 17.
Assistenza clienti e consulenza impieghi
Il servizio di assistenza risponde alle Vostre domande relative
alla riparazione ed alla manutenzione del Vostro prodotto
nonché concernenti le parti di ricambio. Disegni in vista
esplosa ed informazioni relative alle parti di ricambio sono
consultabili anche sul sito:
www.bosch-pt.com
Il team Bosch che si occupa della consulenza impieghi vi aiu-
terà in caso di domande relative ai nostri prodotti ed ai loro
accessori.
In caso di richieste o di ordinazione di pezzi di ricambio,
comunicare sempre il codice prodotto a 10 cifre riportato
sulla targhetta di fabbricazione del prodotto.
