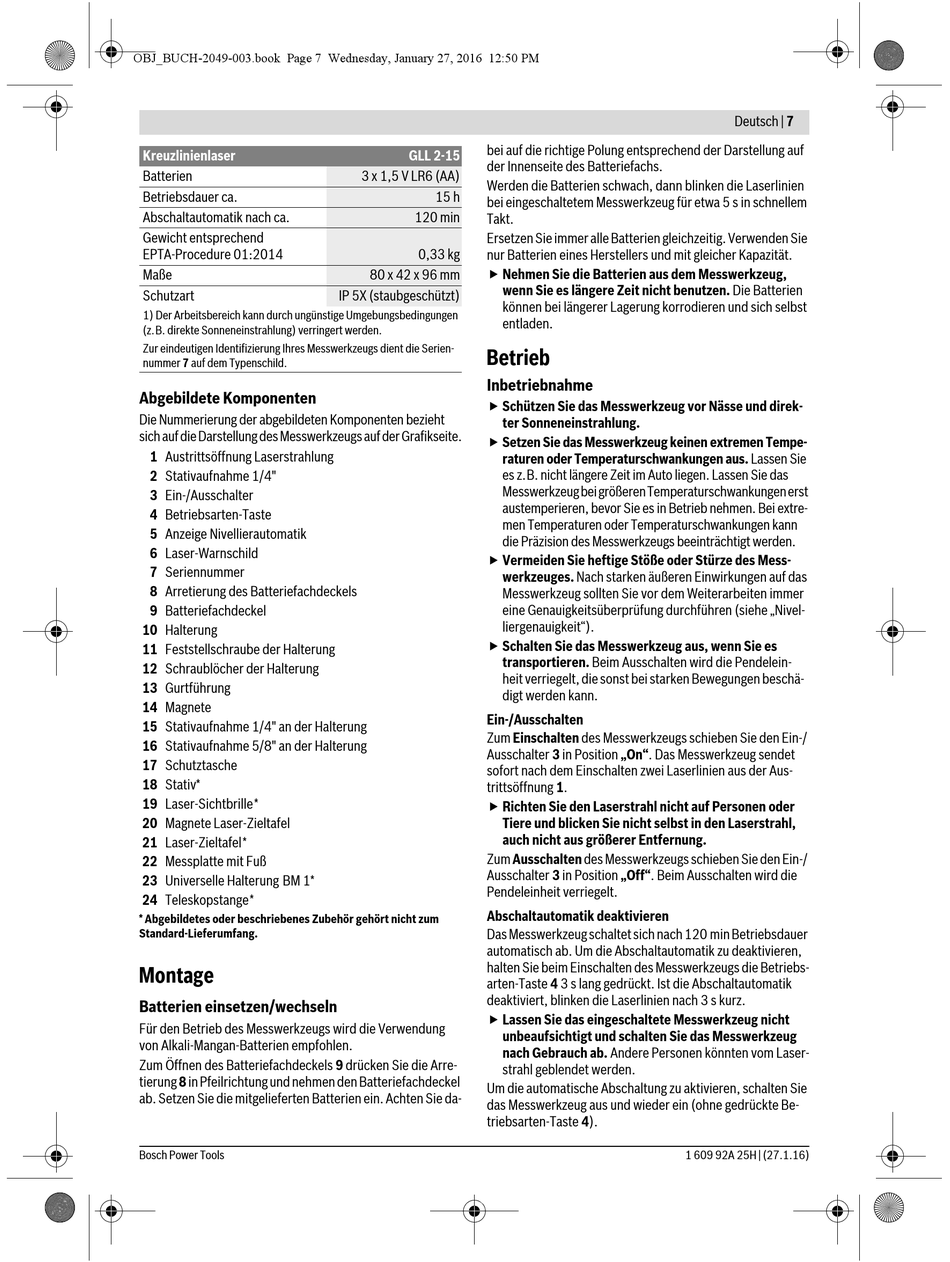

OBJ_BUCH-2049-003.book Page 7 Wednesday, January 27, 2016 12:50 PM
Kreuzlinienlaser
Batterien
Betriebsdauer ca.
Abschaltautomatik nach ca.
Gewicht entsprechend
EPTA-Procedure 01:2014
Maße
Schutzart
1) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen
(z.B. direkte Sonneneinstrahlung) verringert werden.
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Serien-
nummer 7 auf dem Typenschild.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Messwerkzeugs auf der Grafikseite.
1 Austrittsöffnung Laserstrahlung
2 Stativaufnahme 1/4"
3 Ein-/Ausschalter
4 Betriebsarten-Taste
5 Anzeige Nivellierautomatik
6 Laser-Warnschild
7 Seriennummer
8 Arretierung des Batteriefachdeckels
9 Batteriefachdeckel
10 Halterung
11 Feststellschraube der Halterung
12 Schraublöcher der Halterung
13 Gurtführung
14 Magnete
15 Stativaufnahme 1/4" an der Halterung
16 Stativaufnahme 5/8" an der Halterung
17 Schutztasche
18 Stativ*
19 Laser-Sichtbrille*
20 Magnete Laser-Zieltafel
21 Laser-Zieltafel*
22 Messplatte mit Fuß
23 Universelle Halterung BM 1*
24 Teleskopstange*
* Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang.
Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung
von Alkali-Mangan-Batterien empfohlen.
Zum Öffnen des Batteriefachdeckels 9 drücken Sie die Arre-
tierung 8 in Pfeilrichtung und nehmen den Batteriefachdeckel
ab. Setzen Sie die mitgelieferten Batterien ein. Achten Sie da-
Bosch Power Tools
bei auf die richtige Polung entsprechend der Darstellung auf
GLL 2-15
der Innenseite des Batteriefachs.
3 x 1,5 V LR6 (AA)
Werden die Batterien schwach, dann blinken die Laserlinien
15 h
bei eingeschaltetem Messwerkzeug für etwa 5 s in schnellem
120 min
Takt.
Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie
0,33 kg nur Batterien eines Herstellers und mit gleicher Kapazität.
 Nehmen Sie die Batterien aus dem Messwerkzeug,
80 x 42 x 96 mm
wenn Sie es längere Zeit nicht benutzen. Die Batterien
IP 5X (staubgeschützt)
können bei längerer Lagerung korrodieren und sich selbst
entladen.

Betrieb

Inbetriebnahme
 Schützen Sie das Messwerkzeug vor Nässe und direk-
ter Sonneneinstrahlung.
 Setzen Sie das Messwerkzeug keinen extremen Tempe-
raturen oder Temperaturschwankungen aus. Lassen Sie
es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das
Messwerkzeug bei größeren Temperaturschwankungen erst
austemperieren, bevor Sie es in Betrieb nehmen. Bei extre-
men Temperaturen oder Temperaturschwankungen kann
die Präzision des Messwerkzeugs beeinträchtigt werden.
 Vermeiden Sie heftige Stöße oder Stürze des Mess-
werkzeuges. Nach starken äußeren Einwirkungen auf das
Messwerkzeug sollten Sie vor dem Weiterarbeiten immer
eine Genauigkeitsüberprüfung durchführen (siehe „Nivel-
liergenauigkeit").
 Schalten Sie das Messwerkzeug aus, wenn Sie es
transportieren. Beim Ausschalten wird die Pendelein-
heit verriegelt, die sonst bei starken Bewegungen beschä-
digt werden kann.
Ein-/Ausschalten
Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/
Ausschalter 3 in Position „On". Das Messwerkzeug sendet
sofort nach dem Einschalten zwei Laserlinien aus der Aus-
trittsöffnung 1.
 Richten Sie den Laserstrahl nicht auf Personen oder
Tiere und blicken Sie nicht selbst in den Laserstrahl,
auch nicht aus größerer Entfernung.
Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/
Ausschalter 3 in Position „Off". Beim Ausschalten wird die
Pendeleinheit verriegelt.
Abschaltautomatik deaktivieren
Das Messwerkzeug schaltet sich nach 120 min Betriebsdauer
automatisch ab. Um die Abschaltautomatik zu deaktivieren,
halten Sie beim Einschalten des Messwerkzeugs die Betriebs-
arten-Taste 4 3 s lang gedrückt. Ist die Abschaltautomatik
deaktiviert, blinken die Laserlinien nach 3 s kurz.
 Lassen Sie das eingeschaltete Messwerkzeug nicht
unbeaufsichtigt und schalten Sie das Messwerkzeug
nach Gebrauch ab. Andere Personen könnten vom Laser-
strahl geblendet werden.
Um die automatische Abschaltung zu aktivieren, schalten Sie
das Messwerkzeug aus und wieder ein (ohne gedrückte Be-
triebsarten-Taste 4).
Deutsch | 7
1 609 92A 25H | (27.1.16)
