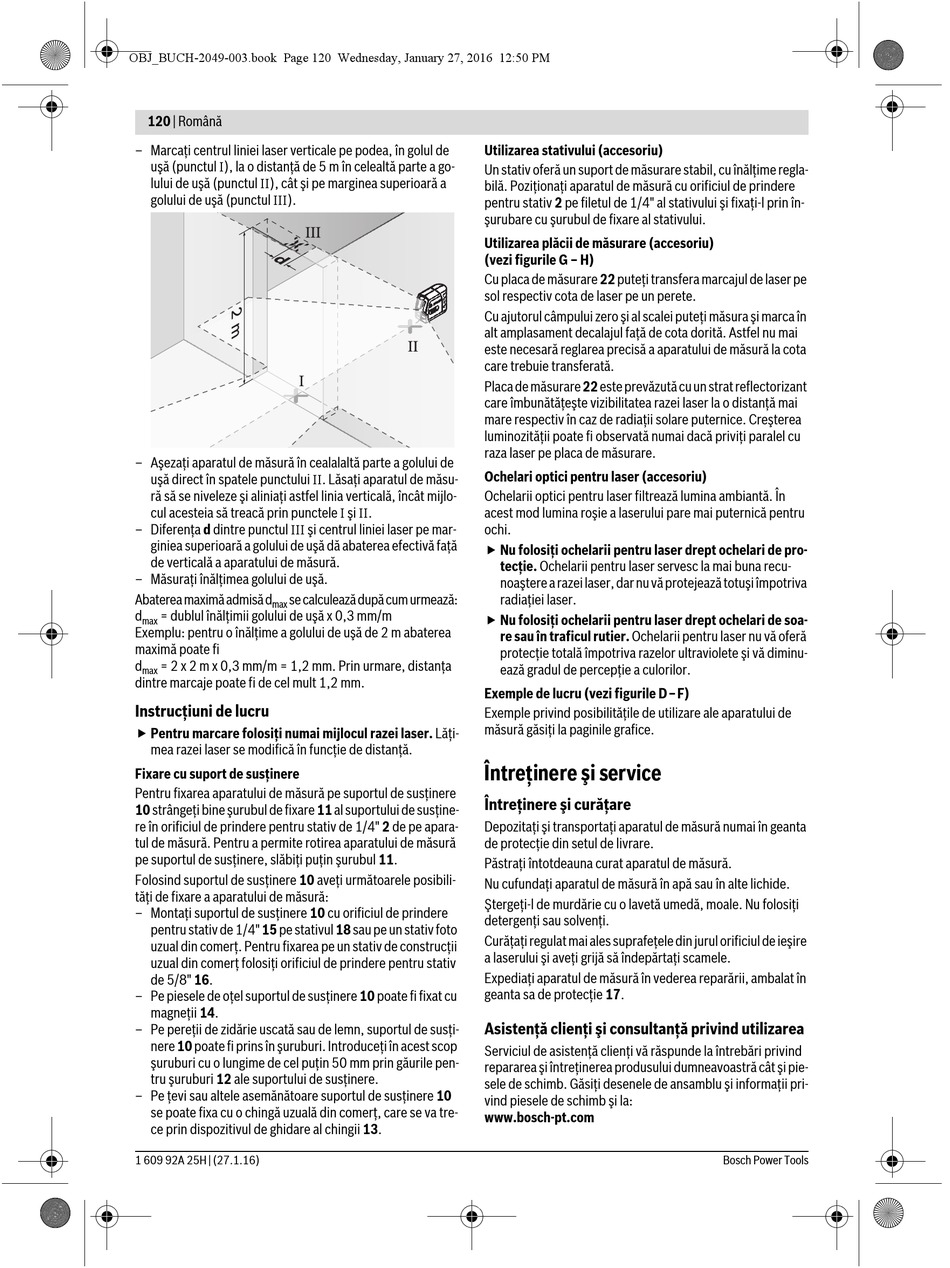

120 | Română
– Marcaţi centrul liniei laser verticale pe podea, în golul de
uşă (punctul I), la o distanţă de 5 m în celealtă parte a go-
lului de uşă (punctul II), cât şi pe marginea superioară a
golului de uşă (punctul III).
– Aşezaţi aparatul de măsură în cealalaltă parte a golului de
uşă direct în spatele punctului II. Lăsaţi aparatul de măsu-
ră să se niveleze şi aliniaţi astfel linia verticală, încât mijlo-
cul acesteia să treacă prin punctele I şi II.
– Diferenţa d dintre punctul III şi centrul liniei laser pe mar-
giniea superioară a golului de uşă dă abaterea efectivă faţă
de verticală a aparatului de măsură.
– Măsuraţi înălţimea golului de uşă.
Abaterea maximă admisă d se calculează după cum urmează:
max
d = dublul înălţimii golului de uşă x 0,3 mm/m
max
Exemplu: pentru o înălţime a golului de uşă de 2 m abaterea
maximă poate fi
d = 2 x 2 m x 0,3 mm/m = 1,2 mm. Prin urmare, distanţa
max
dintre marcaje poate fi de cel mult 1,2 mm.
Instrucţiuni de lucru
 Pentru marcare folosiţi numai mijlocul razei laser. Lăţi-
mea razei laser se modifică în funcţie de distanţă.
Fixare cu suport de susţinere
Pentru fixarea aparatului de măsură pe suportul de susţinere
10 strângeţi bine şurubul de fixare 11 al suportului de susţine-
re în orificiul de prindere pentru stativ de 1/4" 2 de pe apara-
tul de măsură. Pentru a permite rotirea aparatului de măsură
pe suportul de susţinere, slăbiţi puţin şurubul 11.
Folosind suportul de susţinere 10 aveţi următoarele posibili-
tăţi de fixare a aparatului de măsură:
– Montaţi suportul de susţinere 10 cu orificiul de prindere
pentru stativ de 1/4" 15 pe stativul 18 sau pe un stativ foto
uzual din comerţ. Pentru fixarea pe un stativ de construcţii
uzual din comerţ folosiţi orificiul de prindere pentru stativ
de 5/8" 16.
– Pe piesele de oţel suportul de susţinere 10 poate fi fixat cu
magneţii 14.
– Pe pereţii de zidărie uscată sau de lemn, suportul de susţi-
nere 10 poate fi prins în şuruburi. Introduceţi în acest scop
şuruburi cu o lungime de cel puţin 50 mm prin găurile pen-
tru şuruburi 12 ale suportului de susţinere.
– Pe ţevi sau altele asemănătoare suportul de susţinere 10
se poate fixa cu o chingă uzuală din comerţ, care se va tre-
ce prin dispozitivul de ghidare al chingii 13.
1 609 92A 25H | (27.1.16)
Utilizarea stativului (accesoriu)
Un stativ oferă un suport de măsurare stabil, cu înălţime regla-
bilă. Poziţionaţi aparatul de măsură cu orificiul de prindere
pentru stativ 2 pe filetul de 1/4" al stativului şi fixaţi-l prin în-
şurubare cu şurubul de fixare al stativului.
Utilizarea plăcii de măsurare (accesoriu)
(vezi figurile G – H)
Cu placa de măsurare 22 puteţi transfera marcajul de laser pe
sol respectiv cota de laser pe un perete.
Cu ajutorul câmpului zero şi al scalei puteţi măsura şi marca în
alt amplasament decalajul faţă de cota dorită. Astfel nu mai
este necesară reglarea precisă a aparatului de măsură la cota
care trebuie transferată.
Placa de măsurare 22 este prevăzută cu un strat reflectorizant
care îmbunătăţeşte vizibilitatea razei laser la o distanţă mai
mare respectiv în caz de radiaţii solare puternice. Creşterea
luminozităţii poate fi observată numai dacă priviţi paralel cu
raza laser pe placa de măsurare.
Ochelari optici pentru laser (accesoriu)
Ochelarii optici pentru laser filtrează lumina ambiantă. În
acest mod lumina roşie a laserului pare mai puternică pentru
ochi.
 Nu folosiţi ochelarii pentru laser drept ochelari de pro-
tecţie. Ochelarii pentru laser servesc la mai buna recu-
noaştere a razei laser, dar nu vă protejează totuşi împotriva
radiaţiei laser.
 Nu folosiţi ochelarii pentru laser drept ochelari de soa-
re sau în traficul rutier. Ochelarii pentru laser nu vă oferă
protecţie totală împotriva razelor ultraviolete şi vă diminu-
ează gradul de percepţie a culorilor.
Exemple de lucru (vezi figurile D–F)
Exemple privind posibilităţile de utilizare ale aparatului de
măsură găsiţi la paginile grafice.
Întreţinere şi service
Întreţinere şi curăţare
Depozitaţi şi transportaţi aparatul de măsură numai în geanta
de protecţie din setul de livrare.
Păstraţi întotdeauna curat aparatul de măsură.
Nu cufundaţi aparatul de măsură în apă sau în alte lichide.
Ştergeţi-l de murdărie cu o lavetă umedă, moale. Nu folosiţi
detergenţi sau solvenţi.
Curăţaţi regulat mai ales suprafeţele din jurul orificiul de ieşire
a laserului şi aveţi grijă să îndepărtaţi scamele.
Expediaţi aparatul de măsură în vederea reparării, ambalat în
geanta sa de protecţie 17.
Asistenţă clienţi şi consultanţă privind utilizarea
Serviciul de asistenţă clienţi vă răspunde la întrebări privind
repararea şi întreţinerea produsului dumneavoastră cât şi pie-
sele de schimb. Găsiţi desenele de ansamblu şi informaţii pri-
vind piesele de schimb şi la:
www.bosch-pt.com
