A
d
– 높이를 변경하지 말고 측정공구를 180° 돌리십시
오 . 측정공구를 수직 레이저 선이 이미 표시된 지점
I 을 통과하도록 하여 벽 A 에 맞추십시오 . 측정공구
를 레벨링 한 후 벽 A 에 레이저 선의 교차점을 표
시하십시오 ( 지점 III).
– 벽 A 에 표시된 지점 I 과 III 의 차이 d 가 측정공구
의 실제 높이 편차입니다 .
최대 허용 편차 d
는 다음과 같이 계산할 수 있습니
max
다 :
d
= 벽 사이 간격의 2 배 x 0.3 mm/m
max
실례 : 벽 사이의 간격이 5 m 인 경우 최대 편차는
d
= 2 x 5 m x 0.3 mm/m = 3 mm 입니다 .
max
그러므로 표시된 지점의 간격은 반드시 3 mm 이하이
어야 합니다 .

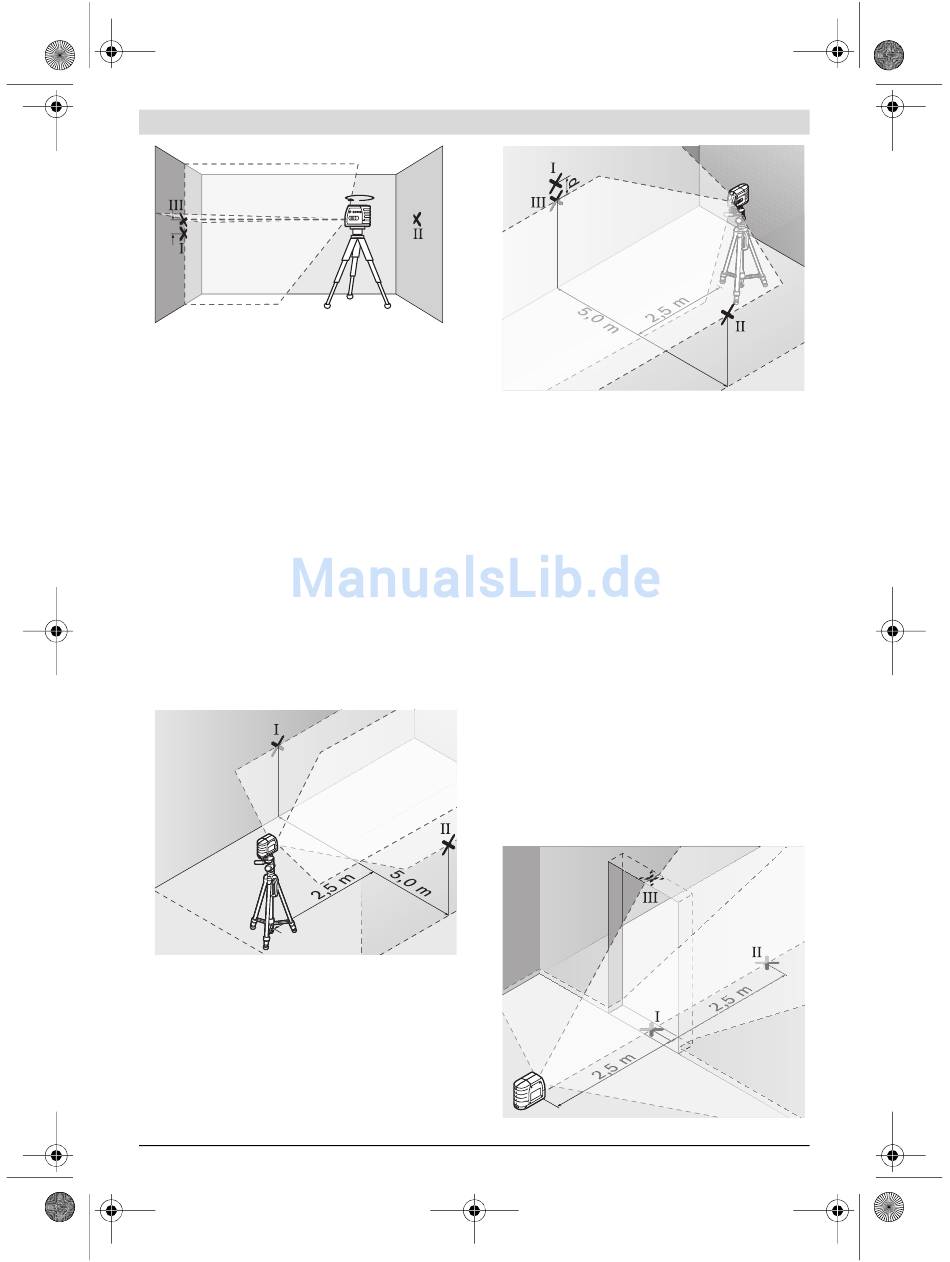

수평선의 레벨링 정확도 확인하기
이 테스트를 하려면 5 x 5 m 가량의 빈 면적이 필요
합니다 .
– 측정공구를 벽 A 와 벽 B 사이의 중앙에 있는 홀더
또는 삼각대에 위치시키거나 , 평평하고 단단한 바닥
에 세우십시오 . 측정공구를 레벨링 시킵니다 .
A
– 측정공구에서 2.5 m 떨어진 거리에서 양쪽 벽에 레
이저 선의 중심을 표시하십시오 ( 벽 A 에 지점 I 과
벽 B 에 지점 II).
1 609 92A 25H | (27.1.16)
A
B
180°
– 측정공구를 180° 돌려 5 m 거리에 세우고 레벨링
하도록 합니다 .
– ( 삼각대를 사용하거나 혹은 받침대를 사용하여 ) 측정
공구의 레이저 선의 중심이 벽 B 에 이전에 표시했
던 지점 II 에 정확히 일치하도록 하여 그 높이를 맞
춥니다 .
– 벽 A 에 레이저 선의 중심을 지점 III 으로 표시하십시
오 ( 지점 I 과 수직으로 하여 위나 아래로 ).
– 벽 A 에 표시된 이 두 지점 I 과 III 의 차이 d 가 측정
공구의 실제 수평 편차입니다 .
최대 허용 편차 d
다 :
d
= 벽 사이 간격의 2 배 x 0.3 mm/m
max
실례 : 벽 사이의 간격이 5 m 인 경우 최대 편차는
d
= 2 x 5 m x 0.3 mm/m = 3 mm 입니다 .
max
그러므로 표시된 지점의 간격은 반드시 3 mm 이하이
어야 합니다 .
수직선의 레벨링 정확도 확인하기
이 테스트를 하려면 ( 단단한 바닥에 ) 문의 양쪽으로 최
소한 2.5 m 의 자리가 있는 곳이 필요합니다 .
– 측정공구를 문 입구에서 2.5 m 떨어진 지점의 평평
하고 단단한 바닥에 세우십시오 ( 삼각대에 세우지 않
음 ). 레이저 선을 문 입구에 맞추고 , 레벨링시킵니
다 .
B
B
는 다음과 같이 계산할 수 있습니
max
Bosch Power Tools
