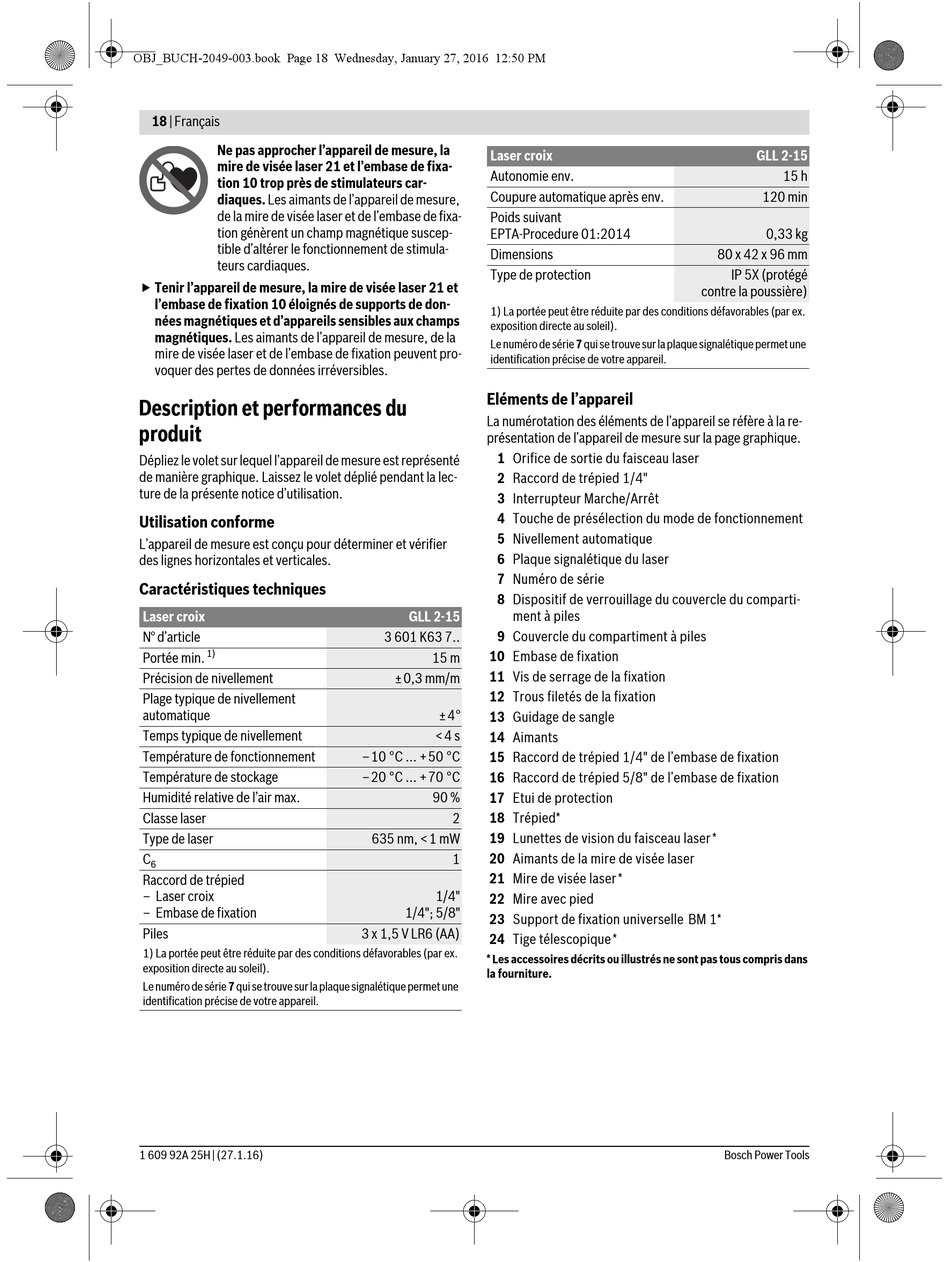

18 | Français
Ne pas approcher l'appareil de mesure, la
mire de visée laser 21 et l'embase de fixa-
tion 10 trop près de stimulateurs car-
diaques. Les aimants de l'appareil de mesure,
de la mire de visée laser et de l'embase de fixa-
tion génèrent un champ magnétique suscep-
tible d'altérer le fonctionnement de stimula-
teurs cardiaques.
 Tenir l'appareil de mesure, la mire de visée laser 21 et
l'embase de fixation 10 éloignés de supports de don-
nées magnétiques et d'appareils sensibles aux champs
magnétiques. Les aimants de l'appareil de mesure, de la
mire de visée laser et de l'embase de fixation peuvent pro-
voquer des pertes de données irréversibles.
Description et performances du
produit
Dépliez le volet sur lequel l'appareil de mesure est représenté
de manière graphique. Laissez le volet déplié pendant la lec-
ture de la présente notice d'utilisation.

Utilisation conforme

L'appareil de mesure est conçu pour déterminer et vérifier
des lignes horizontales et verticales.
Caractéristiques techniques
Laser croix
N° d'article
1)
Portée min.
Précision de nivellement
Plage typique de nivellement
automatique
Temps typique de nivellement
Température de fonctionnement
Température de stockage
Humidité relative de l'air max.
Classe laser
Type de laser
C
6
Raccord de trépied
– Laser croix
– Embase de fixation
Piles
1) La portée peut être réduite par des conditions défavorables (par ex.
exposition directe au soleil).
Le numéro de série 7 qui se trouve sur la plaque signalétique permet une
identification précise de votre appareil.
1 609 92A 25H | (27.1.16)
Laser croix
Autonomie env.
Coupure automatique après env.
Poids suivant
EPTA-Procedure 01:2014
Dimensions
Type de protection
1) La portée peut être réduite par des conditions défavorables (par ex.
exposition directe au soleil).
Le numéro de série 7 qui se trouve sur la plaque signalétique permet une
identification précise de votre appareil.
Eléments de l'appareil
La numérotation des éléments de l'appareil se réfère à la re-
présentation de l'appareil de mesure sur la page graphique.
1 Orifice de sortie du faisceau laser
2 Raccord de trépied 1/4"
3 Interrupteur Marche/Arrêt
4 Touche de présélection du mode de fonctionnement
5 Nivellement automatique
6 Plaque signalétique du laser
7 Numéro de série
8 Dispositif de verrouillage du couvercle du comparti-
GLL 2-15 ment à piles
9 Couvercle du compartiment à piles
3 601 K63 7..
10 Embase de fixation
15 m
11 Vis de serrage de la fixation
±0,3 mm/m
12 Trous filetés de la fixation
±4°
13 Guidage de sangle
<4 s
14 Aimants
–10 °C ... +50 °C
15 Raccord de trépied 1/4" de l'embase de fixation
–20 °C ... +70 °C 16 Raccord de trépied 5/8" de l'embase de fixation
90 % 17 Etui de protection
2 18 Trépied*
635 nm, <1 mW 19 Lunettes de vision du faisceau laser *
20 Aimants de la mire de visée laser
1
21 Mire de visée laser *
1/4"
22 Mire avec pied
1/4"; 5/8"
23 Support de fixation universelle BM 1*
3 x 1,5 V LR6 (AA)
24 Tige télescopique *
* Les accessoires décrits ou illustrés ne sont pas tous compris dans
la fourniture.
GLL 2-15
15 h
120 min
0,33 kg
80 x 42 x 96 mm
IP 5X (protégé
contre la poussière)
