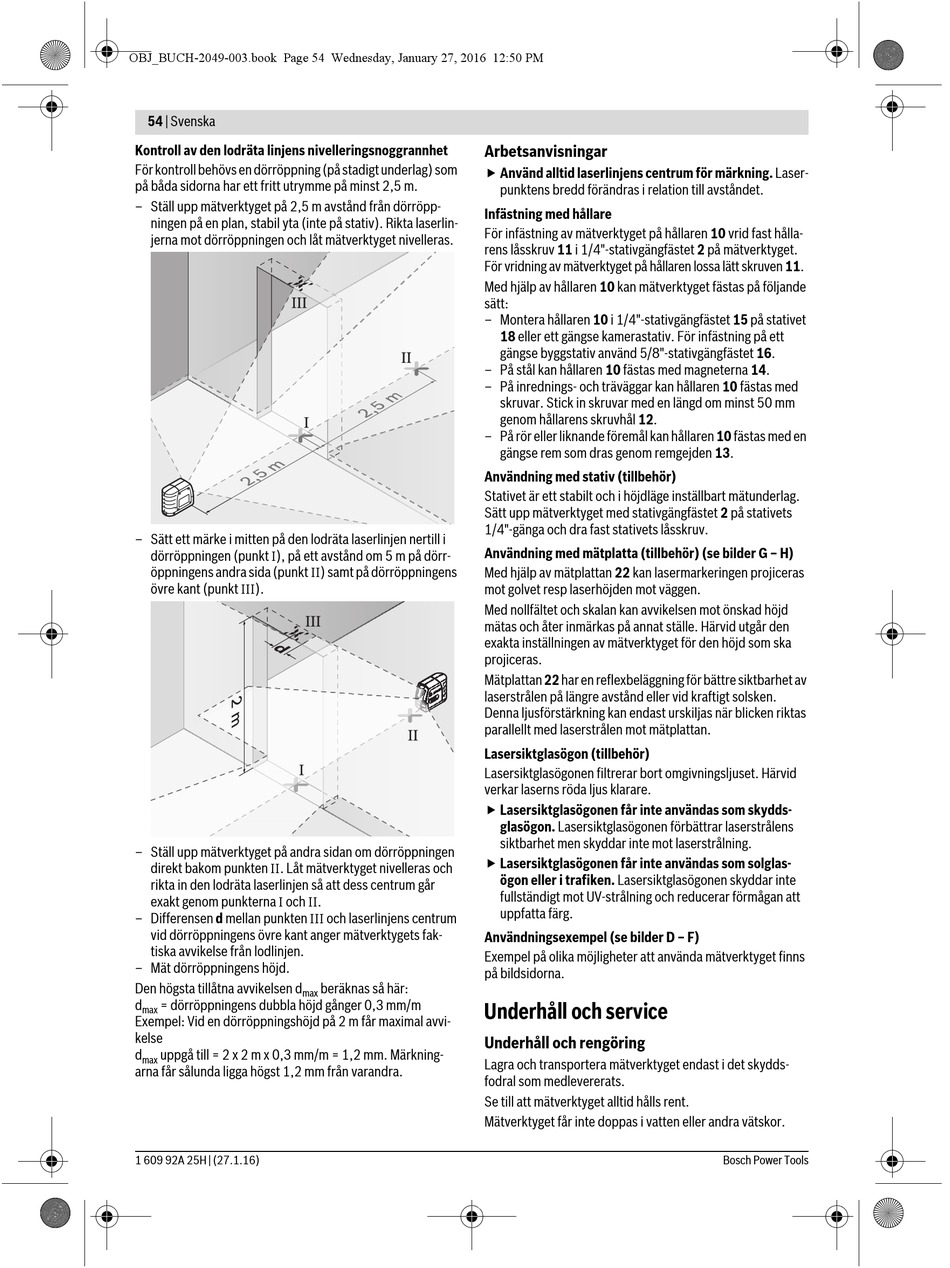

54 | Svenska
Kontroll av den lodräta linjens nivelleringsnoggrannhet
För kontroll behövs en dörröppning (på stadigt underlag) som
på båda sidorna har ett fritt utrymme på minst 2,5 m.
– Ställ upp mätverktyget på 2,5 m avstånd från dörröpp-
ningen på en plan, stabil yta (inte på stativ). Rikta laserlin-
jerna mot dörröppningen och låt mätverktyget nivelleras.
– Sätt ett märke i mitten på den lodräta laserlinjen nertill i
dörröppningen (punkt I), på ett avstånd om 5 m på dörr-
öppningens andra sida (punkt II) samt på dörröppningens
övre kant (punkt III).
– Ställ upp mätverktyget på andra sidan om dörröppningen
direkt bakom punkten II. Låt mätverktyget nivelleras och
rikta in den lodräta laserlinjen så att dess centrum går
exakt genom punkterna I och II.
– Differensen d mellan punkten III och laserlinjens centrum
vid dörröppningens övre kant anger mätverktygets fak-
tiska avvikelse från lodlinjen.
– Mät dörröppningens höjd.
Den högsta tillåtna avvikelsen d
max
d = dörröppningens dubbla höjd gånger 0,3 mm/m
max
Exempel: Vid en dörröppningshöjd på 2 m får maximal avvi-
kelse
d uppgå till = 2 x 2 m x 0,3 mm/m = 1,2 mm. Märkning-
max
arna får sålunda ligga högst 1,2 mm från varandra.
1 609 92A 25H | (27.1.16)
Arbetsanvisningar
 Använd alltid laserlinjens centrum för märkning. Laser-
punktens bredd förändras i relation till avståndet.
Infästning med hållare
För infästning av mätverktyget på hållaren 10 vrid fast hålla-
rens låsskruv 11 i 1/4"-stativgängfästet 2 på mätverktyget.
För vridning av mätverktyget på hållaren lossa lätt skruven 11.
Med hjälp av hållaren 10 kan mätverktyget fästas på följande
sätt:
– Montera hållaren 10 i 1/4"-stativgängfästet 15 på stativet
18 eller ett gängse kamerastativ. För infästning på ett
gängse byggstativ använd 5/8"-stativgängfästet 16.
– På stål kan hållaren 10 fästas med magneterna 14.
– På inrednings- och träväggar kan hållaren 10 fästas med
skruvar. Stick in skruvar med en längd om minst 50 mm
genom hållarens skruvhål 12.
– På rör eller liknande föremål kan hållaren 10 fästas med en
gängse rem som dras genom remgejden 13.
Användning med stativ (tillbehör)
Stativet är ett stabilt och i höjdläge inställbart mätunderlag.
Sätt upp mätverktyget med stativgängfästet 2 på stativets
1/4"-gänga och dra fast stativets låsskruv.
Användning med mätplatta (tillbehör) (se bilder G – H)
Med hjälp av mätplattan 22 kan lasermarkeringen projiceras
mot golvet resp laserhöjden mot väggen.
Med nollfältet och skalan kan avvikelsen mot önskad höjd
mätas och åter inmärkas på annat ställe. Härvid utgår den
exakta inställningen av mätverktyget för den höjd som ska
projiceras.
Mätplattan 22 har en reflexbeläggning för bättre siktbarhet av
laserstrålen på längre avstånd eller vid kraftigt solsken.
Denna ljusförstärkning kan endast urskiljas när blicken riktas
parallellt med laserstrålen mot mätplattan.
Lasersiktglasögon (tillbehör)
Lasersiktglasögonen filtrerar bort omgivningsljuset. Härvid
verkar laserns röda ljus klarare.
 Lasersiktglasögonen får inte användas som skydds-
glasögon. Lasersiktglasögonen förbättrar laserstrålens
siktbarhet men skyddar inte mot laserstrålning.
 Lasersiktglasögonen får inte användas som solglas-
ögon eller i trafiken. Lasersiktglasögonen skyddar inte
fullständigt mot UV-strålning och reducerar förmågan att
uppfatta färg.
Användningsexempel (se bilder D – F)
Exempel på olika möjligheter att använda mätverktyget finns
på bildsidorna.
beräknas så här:
Underhåll och service
Underhåll och rengöring
Lagra och transportera mätverktyget endast i det skydds-
fodral som medlevererats.
Se till att mätverktyget alltid hålls rent.
Mätverktyget får inte doppas i vatten eller andra vätskor.
