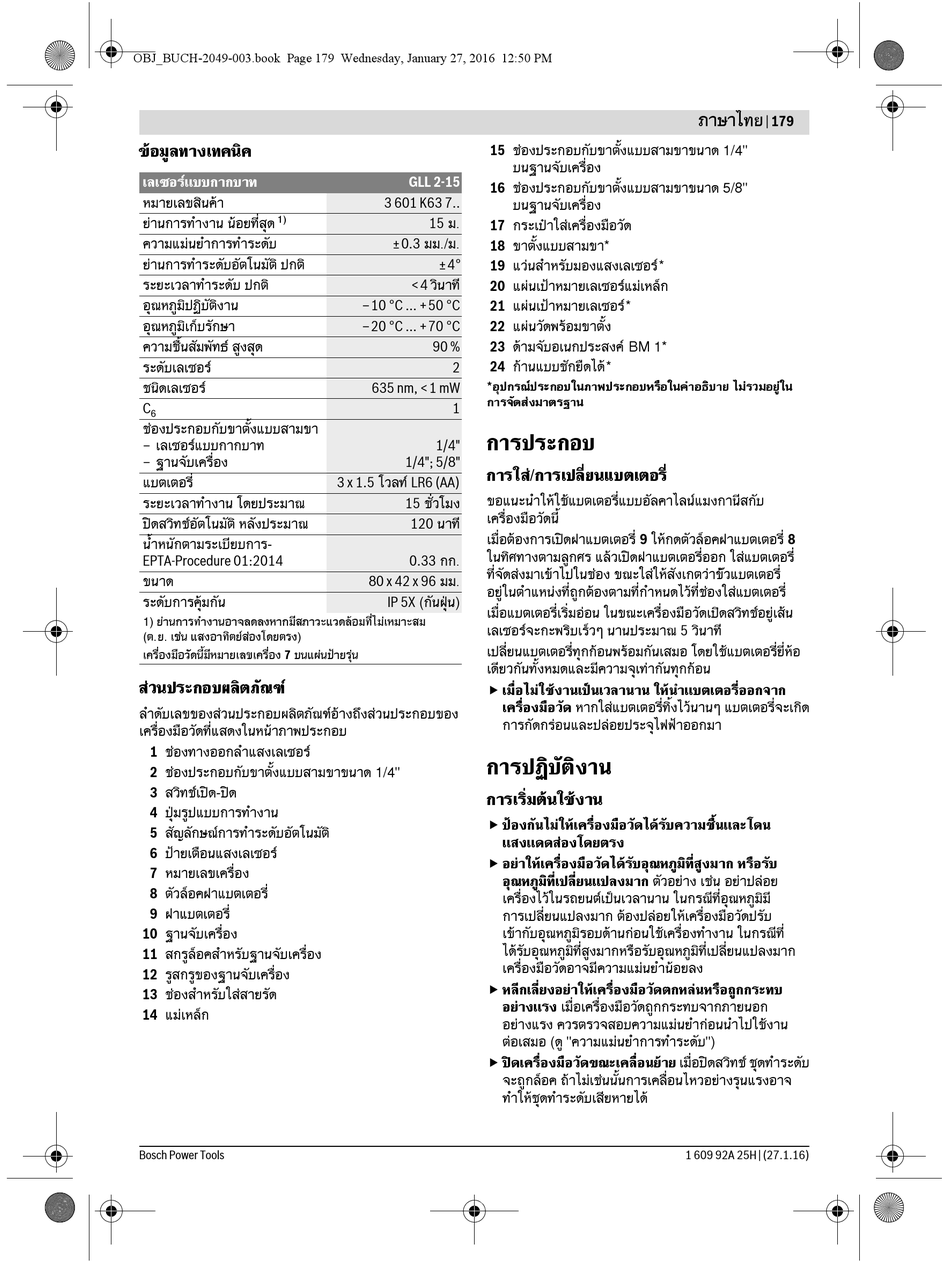

Bosch GLL 2-15 Professional Originalbetriebsanleitung Seite 179

OBJ_BUCH-2049-003.book Page 179 Wednesday, January 27, 2016 12:50 PM
ข้ อ มู ล ทางเทคนิ ค
เลเซอร์ แ บบกากบาท
หมายเลขสิ น ค้ า
1)
ย่ า นการทํ า งาน น้ อ ยที ่ ส ุ ด
ความแม่ น ยํ า การทํ า ระดั บ
ย่ า นการทํ า ระดั บ อั ต โนมั ต ิ ปกติ
ระยะเวลาทํ า ระดั บ ปกติ
อุ ณ หภู ม ิ ป ฏิ บ ั ต ิ ง าน
อุ ณ หภู ม ิ เ ก็ บ รั ก ษา
ความชื ้ น สั ม พั ท ธ์ สู ง สุ ด
ระดั บ เลเซอร์
ชนิ ด เลเซอร์
C
6
ช่ อ งประกอบกั บ ขาตั ้ ง แบบสามขา
– เลเซอร์ แ บบกากบาท
– ฐานจั บ เครื ่ อ ง
แบตเตอรี ่
ระยะเวลาทํ า งาน โดยประมาณ
ปิ ด สวิ ท ช์ อ ั ต โนมั ต ิ หลั ง ประมาณ
น้ ํ า หนั ก ตามระเบี ย บการ-
EPTA-Procedure 01:2014
ขนาด
ระดั บ การคุ ้ ม กั น
1) ย่ า นการทํ า งานอาจลดลงหากมี ส ภาวะแวดล้ อ มที ่ ไ ม่ เ หมาะสม
(ต.ย. เช่ น แสงอาทิ ต ย์ ส ่ อ งโดยตรง)
เครื ่ อ งมื อ วั ด นี ้ ม ี ห มายเลขเครื ่ อ ง 7 บนแผ่ น ป้ า ยรุ ่ น
ส่ ว นประกอบผลิ ต ภั ณ ฑ์
ลํ า ดั บ เลขของส่ ว นประกอบผลิ ต ภั ณ ฑ์ อ ้ า งถึ ง ส่ ว นประกอบของ
เครื ่ อ งมื อ วั ด ที ่ แ สดงในหน้ า ภาพประกอบ
1 ช่ อ งทางออกลํ า แสงเลเซอร์
2 ช่ อ งประกอบกั บ ขาตั ้ ง แบบสามขาขนาด 1/4"
3 สวิ ท ช์ เ ปิ ด -ปิ ด
4 ปุ ่ ม รู ป แบบการทํ า งาน
5 สั ญ ลั ก ษณ์ ก ารทํ า ระดั บ อั ต โนมั ต ิ
6 ป้ า ยเตื อ นแสงเลเซอร์
7 หมายเลขเครื ่ อ ง
8 ตั ว ล็ อ คฝาแบตเตอรี ่
9 ฝาแบตเตอรี ่
10 ฐานจั บ เครื ่ อ ง
11 สกรู ล ็ อ คสํ า หรั บ ฐานจั บ เครื ่ อ ง
12 รู ส กรู ข องฐานจั บ เครื ่ อ ง
13 ช่ อ งสํ า หรั บ ใส่ ส ายรั ด
14 แม่ เ หล็ ก
Bosch Power Tools
15 ช่ อ งประกอบกั บ ขาตั ้ ง แบบสามขาขนาด 1/4"
บนฐานจั บ เครื ่ อ ง
GLL 2-15
16 ช่ อ งประกอบกั บ ขาตั ้ ง แบบสามขาขนาด 5/8"
บนฐานจั บ เครื ่ อ ง
3 601 K63 7..
15 ม.
17 กระเป๋ า ใส่ เ ครื ่ อ งมื อ วั ด
±0.3 มม./ม.
18 ขาตั ้ ง แบบสามขา*
19 แว่ น สํ า หรั บ มองแสงเลเซอร์ *
±4°
<4 วิ น าที
20 แผ่ น เป้ า หมายเลเซอร์ แ ม่ เ หล็ ก
21 แผ่ น เป้ า หมายเลเซอร์ *
–10 °C ... +50 °C
22 แผ่ น วั ด พร้ อ มขาตั ้ ง
–20 °C ... +70 °C
23 ด้ า มจั บ อเนกประสงค์ BM 1*
90 %
24 ก้ า นแบบชั ก ยื ด ได้ *
2
*อุ ป กรณ์ ป ระกอบในภาพประกอบหรื อ ในคํ า อธิ บ าย ไม่ ร วมอยู ่ ใ น
635 nm, <1 mW
การจั ด ส่ ง มาตรฐาน
1
การประกอบ
1/4"
1/4"; 5/8"
การใส่ / การเปลี ่ ย นแบตเตอรี ่
3 x 1.5 โวลท์ LR6 (AA)
ขอแนะนํ า ให้ ใ ช้ แ บตเตอรี ่ แ บบอั ล คาไลน์ แ มงกานี ส ก ั บ
15 ชั ่ ว โมง
เครื ่ อ งมื อ วั ด นี ้
120 นาที
เมื ่ อ ต้ อ งการเปิ ด ฝาแบตเตอรี ่ 9 ให้ ก ดตั ว ล็ อ คฝาแบตเตอรี ่ 8
ในทิ ศ ทางตามลู ก ศร แล้ ว เปิ ด ฝาแบตเตอรี ่ อ อก ใส่ แ บตเตอรี ่
0.33 กก.
ที ่ จ ั ด ส่ ง มาเข้ า ไปในช่ อ ง ขณะใส่ ใ ห้ ส ั ง เกตว่ า ขั ้ ว แบตเตอรี ่
80 x 42 x 96 มม.
อยู ่ ใ นตํ า แหน่ ง ที ่ ถ ู ก ต้ อ งตามที ่ ก ํ า หนดไว้ ท ี ่ ช ่ อ งใส่ แ บตเตอรี ่
IP 5X (กั น ฝุ ่ น )
เมื ่ อ แบตเตอรี ่ เ ริ ่ ม อ่ อ น ในขณะเครื ่ อ งมื อ วั ด เป ิ ด สวิ ท ช์ อ ยู ่ เ ส้ น
เลเซอร์ จ ะกะพริ บ เร็ ว ๆ นานประมาณ 5 วิ น าที
เปลี ่ ย นแบตเตอรี ่ ท ุ ก ก้ อ นพร้ อ มกั น เสมอ โดยใช้ แ บตเตอรี ่ ย ี ่ ห ้ อ
เดี ย วกั น ทั ้ ง หมดและมี ค วามจุ เ ท่ า กั น ทุ ก ก้ อ น
 เมื ่ อ ไม่ ใ ช้ ง านเป็ น เวลานาน ให้ น ํ า แบตเตอรี ่ อ อกจาก
เครื ่ อ งมื อ วั ด หากใส่ แ บตเตอรี ่ ท ิ ้ ง ไว้ น านๆ แบตเตอรี ่ จ ะเกิ ด
การกั ด กร่ อ นและปล่ อ ยประจุ ไ ฟฟ้ า ออกมา
การปฏิ บ ั ต ิ ง าน
การเริ ่ ม ต้ น ใช้ ง าน
 ป้ อ งกั น ไม่ ใ ห้ เ ครื ่ อ งมื อ วั ด ได้ ร ั บ ความชื ้ น และโดน
แสงแดดส่ อ งโดยตรง
 อย่ า ให้ เ ครื ่ อ งมื อ วั ด ได้ ร ั บ อุ ณ หภู ม ิ ท ี ่ ส ู ง มาก หรื อ รั บ
อุ ณ หภู ม ิ ท ี ่ เ ปลี ่ ย นแปลงมาก ตั ว อย่ า ง เช่ น อย่ า ปล่ อ ย
เครื ่ อ งไว้ ใ นรถยนต์ เ ป็ น เวลานาน ในกรณี ท ี ่ อ ุ ณ หภ ู ม ิ ม ี
การเปลี ่ ย นแปลงมาก ต้ อ งปล่ อ ยให้ เ ครื ่ อ งมื อ วั ด ปรั บ
เข้ า กั บ อุ ณ หภู ม ิ ร อบด้ า นก่ อ นใช้ เ ครื ่ อ งทํ า งาน ในกรณี ท ี ่
ได้ ร ั บ อุ ณ หภู ม ิ ท ี ่ ส ู ง มากหรื อ รั บ อุ ณ หภู ม ิ ท ี ่ เ ปลี ่ ย นแปลงมาก
เครื ่ อ งมื อ วั ด อาจมี ค วามแม่ น ยํ า น้ อ ยลง
 หลี ก เลี ่ ย งอย่ า ให้ เ ครื ่ อ งมื อ วั ด ตกหล่ น หรื อ ถู ก กระทบ
อย่ า งแรง เมื ่ อ เครื ่ อ งมื อ วั ด ถู ก กระทบจากภายนอก
อย่ า งแรง ควรตรวจสอบความแม่ น ยํ า ก่ อ นนํ า ไปใช้ ง าน
ต่ อ เสมอ (ดู "ความแม่ น ยํ า การทํ า ระดั บ ")
 ปิ ด เครื ่ อ งมื อ วั ด ขณะเคลื ่ อ นย้ า ย เมื ่ อ ปิ ด สวิ ท ช์ ชุ ด ทํ า ระดั บ
จะถู ก ล็ อ ค ถ้ า ไม่ เ ช่ น นั ้ น การเคลื ่ อ นไหวอย่ า งรุ น แรงอาจ
ทํ า ให้ ช ุ ด ทํ า ระดั บ เสี ย หายได้
ภาษาไทย
