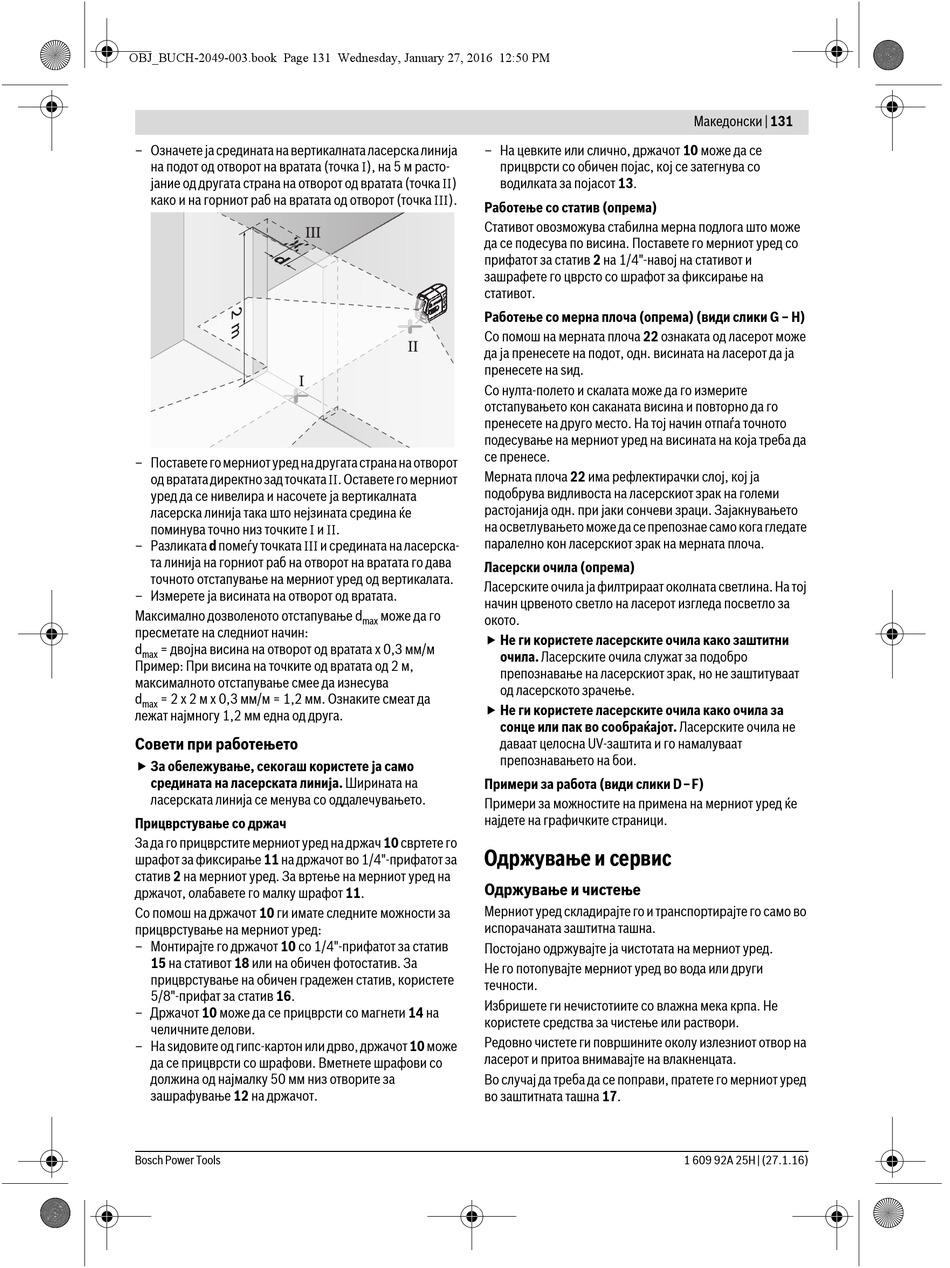

Bosch GLL 2-15 Professional Originalbetriebsanleitung Seite 131

OBJ_BUCH-2049-003.book Page 131 Wednesday, January 27, 2016 12:50 PM
– Означете ја средината на вертикалната ласерска линија
на подот од отворот на вратата (точка I), на 5 м расто-
јание од другата страна на отворот од вратата (точка II)
како и на горниот раб на вратата од отворот (точка III).
– Поставете го мерниот уред на другата страна на отворот
од вратата директно зад точката II. Оставете го мерниот
уред да се нивелира и насочете ја вертикалната
ласерска линија така што нејзината средина ќе
поминува точно низ точките I и II.
– Разликата d помеѓу точката III и средината на ласерска-
та линија на горниот раб на отворот на вратата го дава
точното отстапување на мерниот уред од вертикалата.
– Измерете ја висината на отворот од вратата.
Максимално дозволеното отстапување d
пресметате на следниот начин:
d = двојна висина на отворот од вратата x 0,3 мм/м
max
Пример: При висина на точките од вратата од 2 м,
максималното отстапување смее да изнесува
d = 2 x 2 м x 0,3 мм/м = 1,2 мм. Ознаките смеат да
max
лежат најмногу 1,2 мм една од друга.
Совети при работењето
 За обележување, секогаш користете ја само
средината на ласерската линија. Ширината на
ласерската линија се менува со оддалечувањето.
Прицврстување со држач
За да го прицврстите мерниот уред на држач 10 свртете го
шрафот за фиксирање 11 на држачот во 1/4"-прифатот за
статив 2 на мерниот уред. За вртење на мерниот уред на
држачот, олабавете го малку шрафот 11.
Со помош на држачот 10 ги имате следните можности за
прицврстување на мерниот уред:
– Монтирајте го држачот 10 со 1/4"-прифатот за статив
15 на стативот 18 или на обичен фотостатив. За
прицврстување на обичен градежен статив, користете
5/8"-прифат за статив 16.
– Држачот 10 може да се прицврсти со магнети 14 на
челичните делови.
– На ѕидовите од гипс-картон или дрво, држачот 10 може
да се прицврсти со шрафови. Вметнете шрафови со
должина од најмалку 50 мм низ отворите за
зашрафување 12 на држачот.
Bosch Power Tools
– На цевките или слично, држачот 10 може да се
прицврсти со обичен појас, кој се затегнува со
водилката за појасот 13.
Работење со статив (опрема)
Стативот овозможува стабилна мерна подлога што може
да се подесува по висина. Поставете го мерниот уред со
прифатот за статив 2 на 1/4"-навој на стативот и
зашрафете го цврсто со шрафот за фиксирање на
стативот.
Работење со мерна плоча (опрема) (види слики G – H)
Со помош на мерната плоча 22 ознаката од ласерот може
да ја пренесете на подот, одн. висината на ласерот да ја
пренесете на ѕид.
Со нулта-полето и скалата може да го измерите
отстапувањето кон саканата висина и повторно да го
пренесете на друго место. На тој начин отпаѓа точното
подесување на мерниот уред на висината на која треба да
се пренесе.
Мерната плоча 22 има рефлектирачки слој, кој ја
подобрува видливоста на ласерскиот зрак на големи
растојанија одн. при јаки сончеви зраци. Зајакнувањето
на осветлувањето може да се препознае само кога гледате
паралелно кон ласерскиот зрак на мерната плоча.
Ласерски очила (опрема)
Ласерските очила ја филтрираат околната светлина. На тој
начин црвеното светло на ласерот изгледа посветло за
може да го
окото.
max
 Не ги користете ласерските очила како заштитни
очила. Ласерските очила служат за подобро
препознавање на ласерскиот зрак, но не заштитуваат
од ласерското зрачење.
 Не ги користете ласерските очила како очила за
сонце или пак во сообраќајот. Ласерските очила не
даваат целосна UV-заштита и го намалуваат
препознавањето на бои.
Примери за работа (види слики D–F)
Примери за можностите на примена на мерниот уред ќе
најдете на графичките страници.
Одржување и сервис
Одржување и чистење
Мерниот уред складирајте го и транспортирајте го само во
испорачаната заштитна ташна.
Постојано одржувајте ја чистотата на мерниот уред.
Не го потопувајте мерниот уред во вода или други
течности.
Избришете ги нечистотиите со влажна мека крпа. Не
користете средства за чистење или раствори.
Редовно чистете ги површините околу излезниот отвор на
ласерот и притоа внимавајте на влакненцата.
Во случај да треба да се поправи, пратете го мерниот уред
во заштитната ташна 17.
