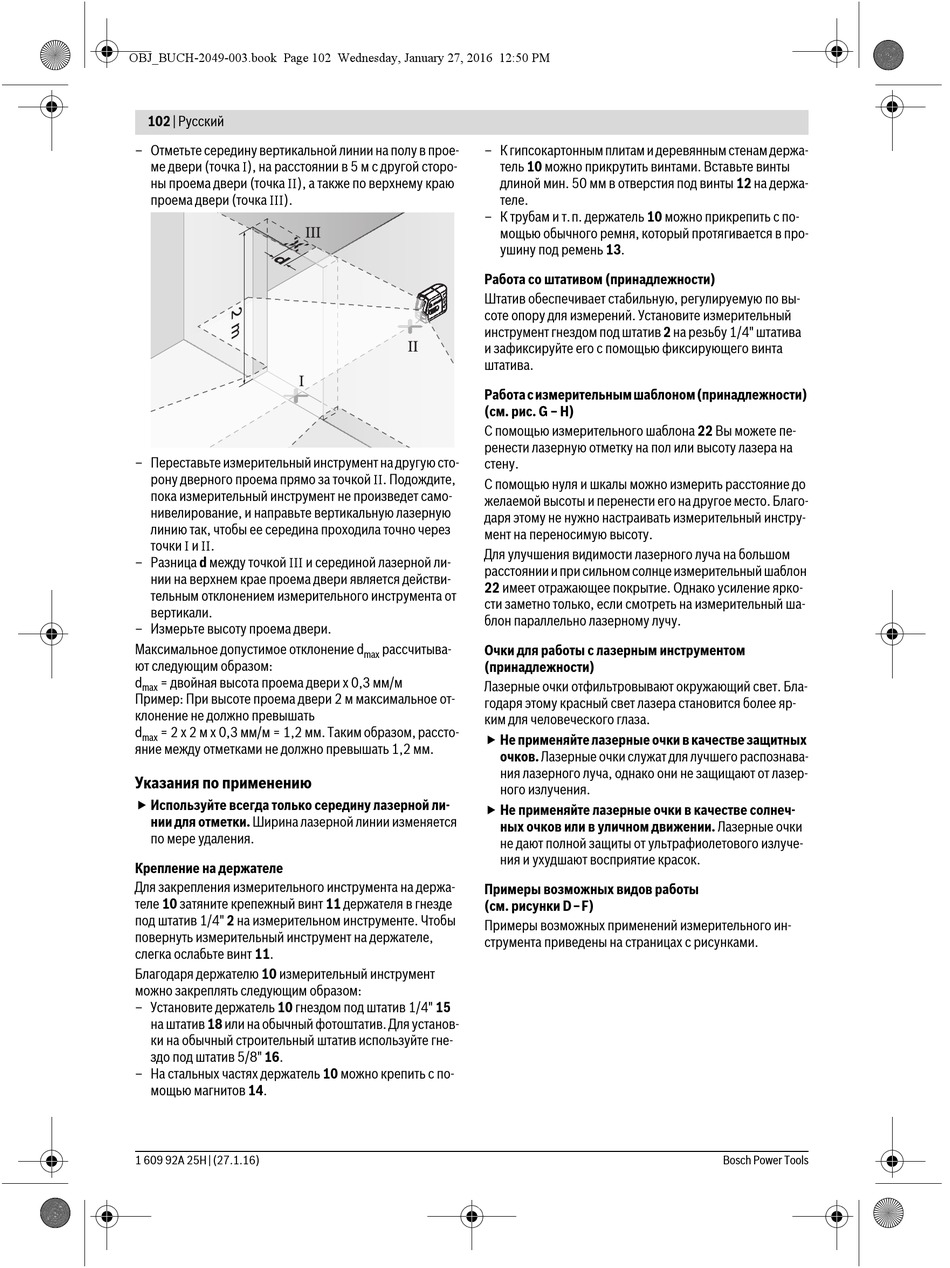

– Отметьте середину вертикальной линии на полу в прое-
ме двери (точка I), на расстоянии в 5 м с другой сторо-
ны проема двери (точка II), а также по верхнему краю
проема двери (точка III).
– Переставьте измерительный инструмент на другую сто-
рону дверного проема прямо за точкой II. Подождите,
пока измерительный инструмент не произведет само-
нивелирование, и направьте вертикальную лазерную
линию так, чтобы ее середина проходила точно через
точки I и II.
– Разница d между точкой III и серединой лазерной ли-
нии на верхнем крае проема двери является действи-
тельным отклонением измерительного инструмента от
вертикали.
– Измерьте высоту проема двери.
Максимальное допустимое отклонение d
ют следующим образом:
d = двойная высота проема двери x 0,3 мм/м
max
Пример: При высоте проема двери 2 м максимальное от-
клонение не должно превышать
d = 2 x 2 м x 0,3 мм/м = 1,2 мм. Таким образом, рассто-
max
яние между отметками не должно превышать 1,2 мм.
Указания по применению
 Используйте всегда только середину лазерной ли-
нии для отметки. Ширина лазерной линии изменяется
по мере удаления.
Крепление на держателе
Для закрепления измерительного инструмента на держа-
теле 10 затяните крепежный винт 11 держателя в гнезде
под штатив 1/4" 2 на измерительном инструменте. Чтобы
повернуть измерительный инструмент на держателе,
слегка ослабьте винт 11.
Благодаря держателю 10 измерительный инструмент
можно закреплять следующим образом:
– Установите держатель 10 гнездом под штатив 1/4" 15
на штатив 18 или на обычный фотоштатив. Для установ-
ки на обычный строительный штатив используйте гне-
здо под штатив 5/8" 16.
– На стальных частях держатель 10 можно крепить с по-
мощью магнитов 14.
1 609 92A 25H | (27.1.16)
– К гипсокартонным плитам и деревянным стенам держа-
тель 10 можно прикрутить винтами. Вставьте винты
длиной мин. 50 мм в отверстия под винты 12 на держа-
теле.
– К трубам и т.п. держатель 10 можно прикрепить с по-
мощью обычного ремня, который протягивается в про-
ушину под ремень 13.
Работа со штативом (принадлежности)
Штатив обеспечивает стабильную, регулируемую по вы-
соте опору для измерений. Установите измерительный
инструмент гнездом под штатив 2 на резьбу 1/4" штатива
и зафиксируйте его с помощью фиксирующего винта
штатива.
Работа с измерительным шаблоном (принадлежности)
(см. рис. G – H)
С помощью измерительного шаблона 22 Вы можете пе-
ренести лазерную отметку на пол или высоту лазера на
стену.
С помощью нуля и шкалы можно измерить расстояние до
желаемой высоты и перенести его на другое место. Благо-
даря этому не нужно настраивать измерительный инстру-
мент на переносимую высоту.
Для улучшения видимости лазерного луча на большом
расстоянии и при сильном солнце измерительный шаблон
22 имеет отражающее покрытие. Однако усиление ярко-
сти заметно только, если смотреть на измерительный ша-
блон параллельно лазерному лучу.
рассчитыва-
Очки для работы с лазерным инструментом
max
(принадлежности)
Лазерные очки отфильтровывают окружающий свет. Бла-
годаря этому красный свет лазера становится более яр-
ким для человеческого глаза.
 Не применяйте лазерные очки в качестве защитных
очков. Лазерные очки служат для лучшего распознава-
ния лазерного луча, однако они не защищают от лазер-
ного излучения.
 Не применяйте лазерные очки в качестве солнеч-
ных очков или в уличном движении. Лазерные очки
не дают полной защиты от ультрафиолетового излуче-
ния и ухудшают восприятие красок.
Примеры возможных видов работы
(см. рисунки D–F)
Примеры возможных применений измерительного ин-
струмента приведены на страницах с рисунками.
