Inbetriebnahme und Funktion...
•
Wenn der Verflüssigerlüfter als Anwendung
ausgewählt wird, können Sie KEINE AMA
ausführen.
•
Anwendung ausführen - diese Betriebsart startet
den Frequenzumrichter im Hand/Ort-Betrieb oder
über ein externes Steuersignal, wenn Drehzahl-
steuerung in einem früheren Menü ausgewählt
wurde.
4 4

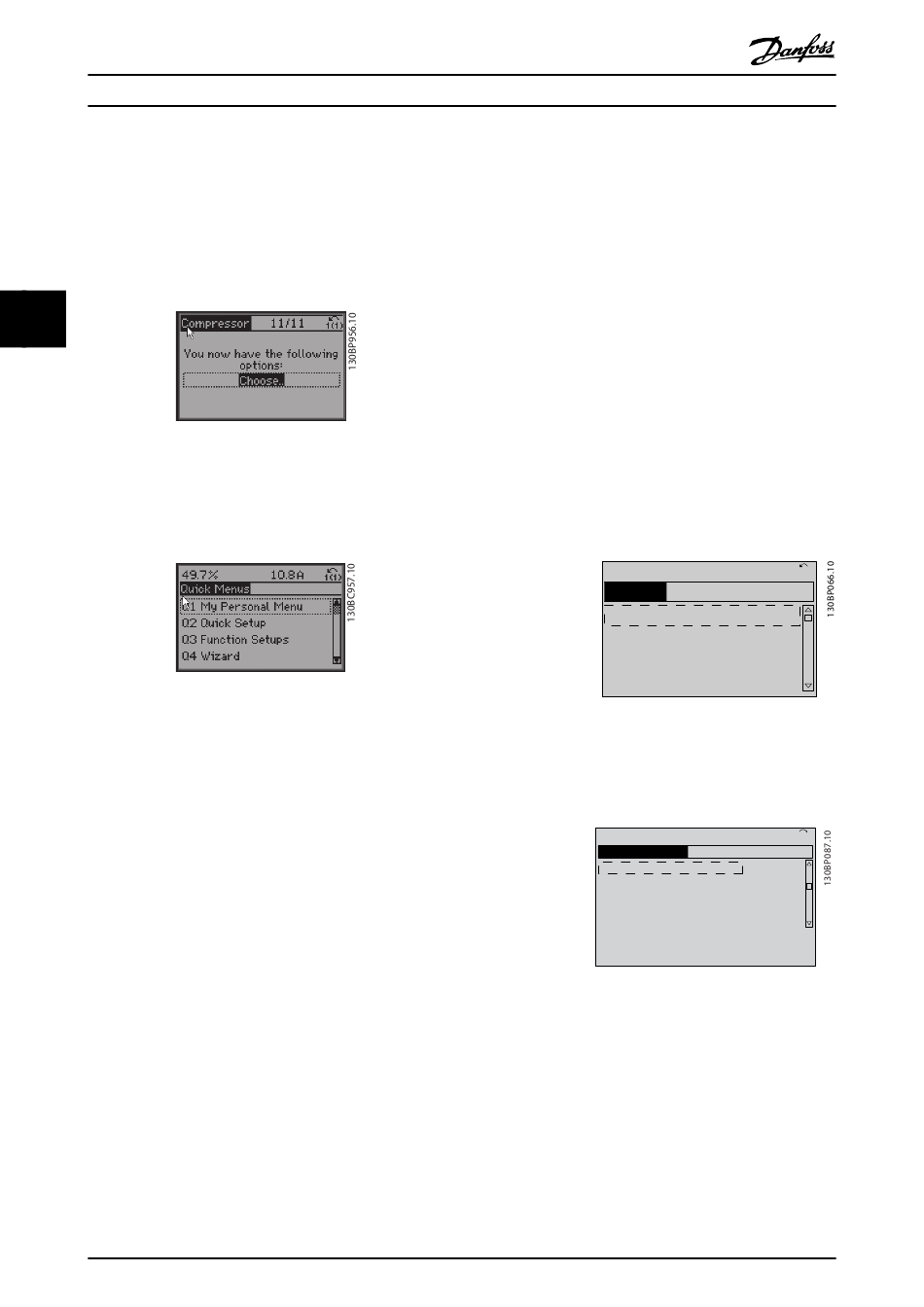

Abbildung 4.24
Die Anwendungsanleitung kann jederzeit durch Drücken
von [Back] abgebrochen werden. Sie wird danach über das
Quick-Menü wieder aufgerufen.
Abbildung 4.25
Beim erneuten Aufruf der Anwendungsanleitung können
Sie wählen, die vorherigen Änderungen an der Werksein-
stellung beizubehalten oder die Werkseinstellungen
wiederzuherstellen.
HINWEIS
Wenn das System den internen Verbundregler für 3
Verdichter sowie den Anschluss eines Bypass-Ventils
erfordert, müssen Sie den FC103 mit der zusätzlichen
Relaisoption (MCB 105) im Frequenzumrichter installiert
bestellen.
Sie müssen das Bypass-Ventil programmieren, an einem
der zusätzlichen Relaisausgänge auf der Relaiskarte MCB
105 zu arbeiten.
Dies ist notwendig, da der FC103 die Standardrelai-
sausgänge zur Steuerung der Verdichter im Verbund
verwendet.
4.3.2 Erforderliche erste Programmierung
des Frequenzumrichters
HINWEIS
Wenn der Assistent ausgeführt wird, ignorieren Sie
Folgendes.
36
VLT® Refrigeration Drive 1,1-90 kW Produkthandbuch
Für eine optimale Leistung ist eine grundlegende Program-
mierung des Frequenzumrichters vor dem eigentlichen
Betrieb erforderlich. Hierzu geben Sie die Typenschilddaten
des betriebenen Motors sowie die minimale und maximale
Motordrehzahl ein. Geben Sie die Daten wie nachstehend
beschrieben ein. Die empfohlenen Parametereinstellungen
sind lediglich für die Inbetriebnahme und eine erste
Funktionsprüfung bestimmt. Anwendungseinstellungen
können abweichen. Eine genaue Anleitung zur Eingabe
von Daten über das LCP finden Sie in 5 Benutzerschnitt-
stelle.
Geben Sie die Daten ein, während die Netzspannung am
Frequenzumrichter EIN, jedoch noch keine Funktion des
Frequenzumrichters aktiviert ist.
Abbildung 4.26
Abbildung 4.27
®
MG16E103 - VLT ist eine eingetragene Marke von Danfoss
1. Drücken Sie zweimal auf die Taste [Main Menu]
am LCP.
2. Navigieren Sie mit den Navigationstasten zu
Parametergruppe 0-** Betrieb/Display und
drücken Sie auf [OK].
1107 UPM
Hauptmenü
0 - ** Betrieb/Display
1 - ** Motor/Last
2 - ** Bremsfunktionen
3 - ** Sollwert/Rampen
3. Navigieren Sie mit den Navigationstasten zu
Parametergruppe 0-0* Grundeinstellungen und
drücken Sie auf [OK].
0.0%
Operation / Display
0-0 * Basic Settings
0-1 * Set-up Opperations
0-2 LCP Display
*
0-3 * LCP Custom Readout
4. Navigieren Sie mit den Navigationstasten zu
0-03 Ländereinstellungen und drücken Sie auf
[OK].
3,84 A 1 (1)
0.00A 1(1)
0- **
