Installation
Leitungskühlung
Ein Lüftungs-Einbausatz mit rückseitigem Kühlkanal steht
zur Verfügung, mit dem Sie die Kühlkörperkühlluft aus
dem Schaltschrank ableiten können, wenn Frequenzum-
richter der Schutzart IP20 in einem Rittal-Schaltschrank
eingebaut sind. Durch Verwendung dieses Einbausatzes
2 2
verringern Sie die Wärmeentwicklung im Schaltschrank,
sodass Sie kleinere Türkühllüfter für den Schaltschrank
verwenden können.
Rückseitige Kühlung (Dach- und Bodenabdeckbleche)
Sie können die Kühllüft, die aus dem rückseitigen
Lüftungskanal abgeführt wird, aus dem Raum ableiten,
damit die entstandene Wärme nicht in die Steuerzentrale
abgeführt wird.
Im Schaltschrank ist ein Türlüfter erforderlich, um die nicht
im Lüftungskanal des Frequenzumrichters gehaltene
Wärme und die durch weitere Komponenten im Schalt-
schrank erzeugte Wärme abzuführen. Sie müssen die
insgesamt erforderliche Belüftung so berechnen, dass Sie
die passenden Lüfter auswählen können.
Luftzirkulation
Sie müssen für notwendige Luftströmung über den
Kühlkörper sorgen. Die Luftströmungsrate wird in
Tabelle 2.2 aufgeführt.
Die Aktivierung des Lüfters erfolgt aus folgenden Gründen:
•
AMA
•
DC-Halten
•
Vormagnetisierung
•
DC-Bremse
•
60 % des Nennstroms überschritten
•
Bestimmte Kühlkörpertemperatur überschritten
(abhängig von der Leistungsgröße)
•
Bestimmte Umgebungstemperatur der
Leistungskarte überschritten (abhängig von der
Leistungsgröße)
•
Bestimmte Umgebungstemperatur der
Steuerkarte überschritten
Gehäuse Türlüfter/Dachlüfter
D1h/D3h
102 m
D2h/D4h
204 m
Tabelle 2.2 Luftzirkulation

2.3.2 Heben des Frequenzumrichters

Heben Sie den Frequenzumrichter immer an den dafür
vorgesehenen Hebeösen an. Verwenden Sie einen
Tragbalken, um die Ösen nicht zu verbiegen.
10
®
VLT
Produkthandbuch
Kühlkörperlüfter
3 3
/h 420 m /h
3 3
/h 840 m /h
MG34U203 - VLT
Automation Drive Baugröße D
VORSICHT
Der Winkel von der Oberkante des Frequenzumrichters bis
zu Hubseilen muss 60° oder mehr betragen.

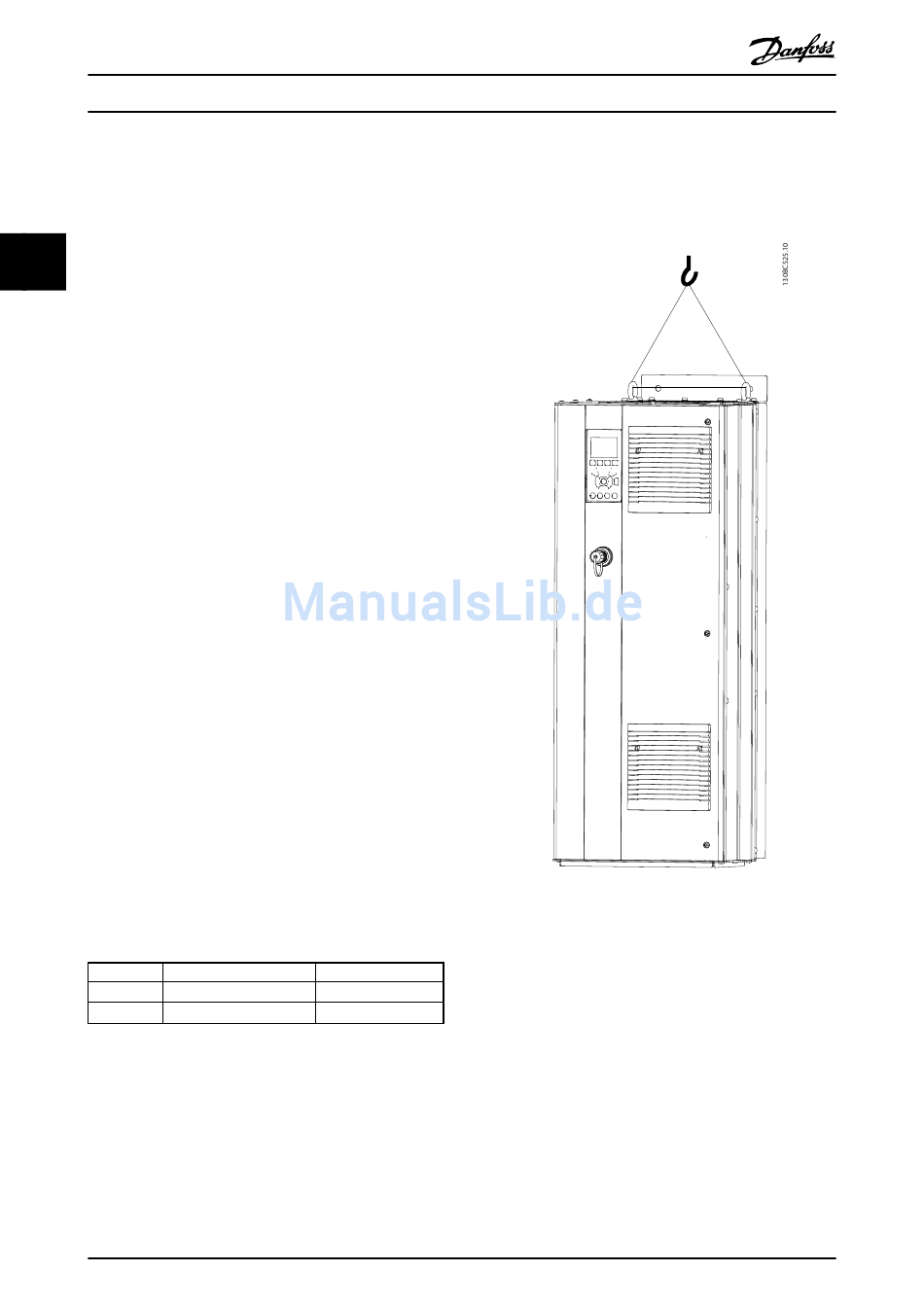

Abbildung 2.1 Empfohlenes Hebeverfahren
2.3.3 Wandmontage – Geräte mit Schutzart
IP21 und IP54
Berücksichtigen Sie vor der Auswahl des endgültigen
Aufstellungsorts die folgenden Punkte:
•
Freier Platz für Kühlung
•
Zugang zum Öffnen der Tür
•
Kabeleinführung von unten
®
