Lüftungs-Einbausatz
Ein Lüftungs-Einbausatz mit rückseitigem Kühlkanal steht
zur Verfügung, mit dem Sie die Kühlkörperkühlluft aus
dem Schaltschrank ableiten können, wenn Frequenzum-
richter der Schutzart IP20 in einem Rittal-Schaltschrank
eingebaut sind. Durch Verwendung dieses Einbausatzes
2 2
verringern Sie die Wärmeentwicklung im Schaltschrank,
sodass Sie kleinere Türkühllüfter für den Schaltschrank
verwenden können.
Rückseitige Kühlung (Dach- und Bodenabdeckbleche)
Sie können die Kühllüft, die aus dem rückseitigen
Lüftungskanal abgeführt wird, aus dem Raum ableiten,
damit die entstandene Wärme nicht in die Steuerzentrale
abgeführt wird.
Im Schaltschrank ist ein Türlüfter erforderlich, um die nicht
im Lüftungskanal des Frequenzumrichters gehaltene
Wärme und die durch weitere Komponenten im Schalt-
schrank erzeugte Wärme abzuführen. Sie müssen die
insgesamt erforderliche Belüftung so berechnen, dass Sie
die passenden Lüfter auswählen können.
Luftströmung
Die notwendige Luftströmung über den Kühlkörper muss
sichergestellt werden. Die Luftströmungsrate wird in
Tabelle 2.2 aufgeführt.
Die Aktivierung des Lüfters erfolgt aus folgenden Gründen:
•
AMA
•
DC-Halten
•
Vormagnetisierung
•
DC-Bremse
•
60 % des Nennstroms wird überschritten
•
Bestimmte Kühlkörpertemperatur überschritten
(abhängig von der Leistungsgröße)
•
Bestimmte Umgebungstemperatur der
Leistungskarte überschritten (abhängig von der
Leistungsgröße)
•
Bestimmte Umgebungstemperatur der
Steuerkarte überschritten
Gehäuse Türlüfter/Dachlüfter
D1h/D3h
102 m
D2h/D4h
204 m
Tabelle 2.2 Luftströmung

2.3.2 Heben des Frequenzumrichters

Heben Sie den Frequenzumrichter immer an den dafür
vorgesehenen Hebeösen an. Verwenden Sie einen
Tragbalken, um die Ösen nicht zu verbiegen.
8
VLT ®
Produkthandbuch
Kühlkörperlüfter
3 3
/h 420 m /h
3 3
/h 840 m /h
MG21A103 - VLT
AQUA Drive (D-Rahmen)

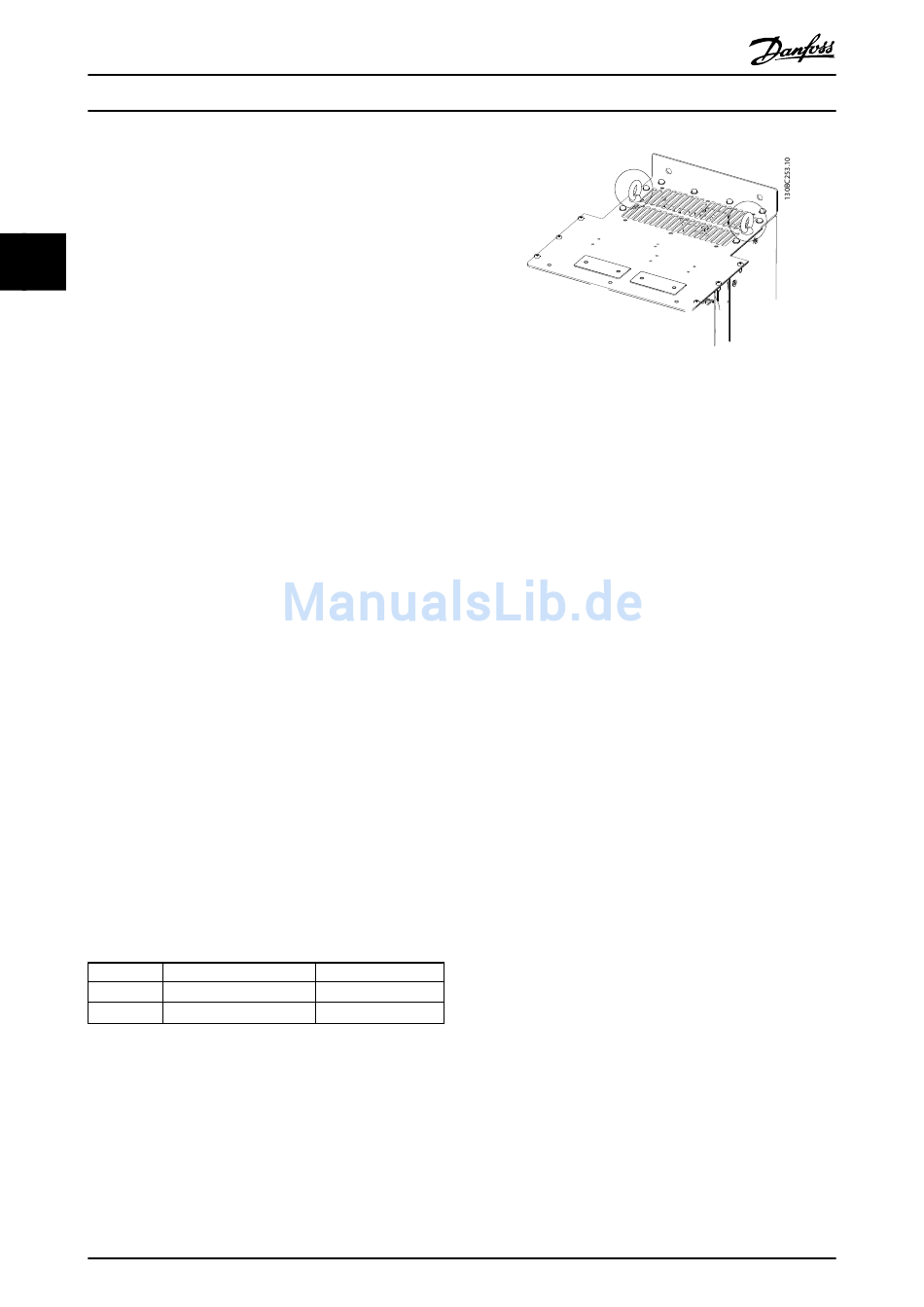

Abbildung 2.1 Platzieren Sie Hebegurte an den angegebenen
Stellen
VORSICHT
Der Winkel von der Oberkante des Frequenzumrichters bis
zum Hebeseil muss 60° oder mehr betragen.
2.3.3 Wandmontage – Geräte mit Schutzart
IP21 und IP54
Berücksichtigen Sie vor der Auswahl des endgültigen
Aufstellungsorts die folgenden Punkte:
•
Freier Platz für Kühlung
•
Zugang zum Öffnen der Tür
•
Kabeleinführung von unten

2.4 Elektrische Installation

2.4.1 Allgemeine Anforderungen

Dieser Abschnitt enthält ausführliche Anweisungen zur
Verdrahtung des Frequenzumrichters und beschreibt die
folgenden Aufgaben:
•
Anschließen der Ausgangsklemmen des Frequen-
zumrichters
•
Anschließen der Netzversorgung an die Eingangs-
klemmen des Frequenzumrichters
•
Anschließen der Steuerleitungen und der Kabel
der seriellen Kommunikation
•
Prüfen der Eingangs-, Motor- sowie Steuer-
klemmen auf ihre bestimmungsgemäße Funktion
nach Anlegen der Netzspannung
®
ist eine eingetragene Marke von Danfoss
