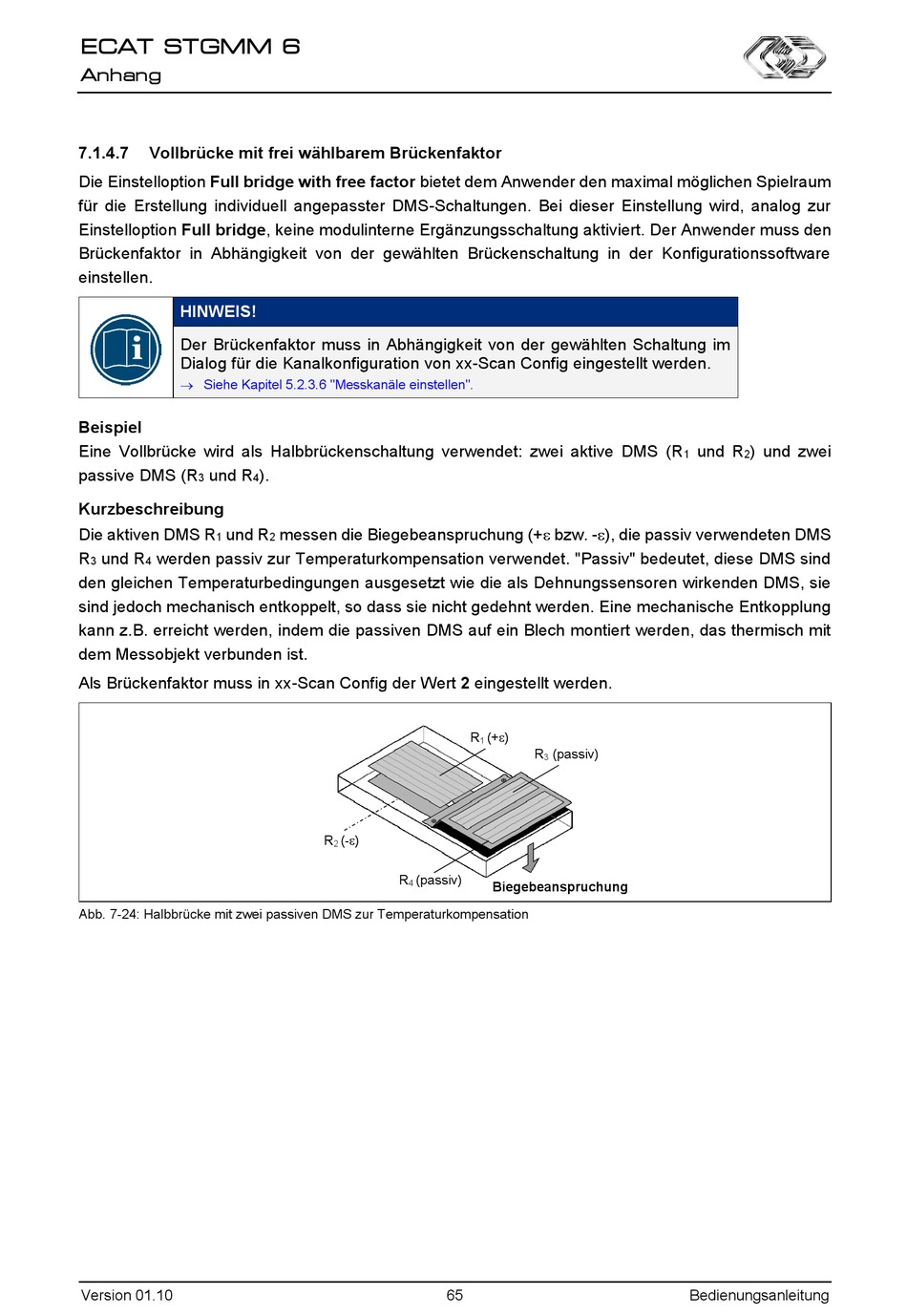

7.1.4.7 Vollbrücke mit frei wählbarem Brückenfaktor
Die Einstelloption Full bridge with free factor bietet dem Anwender den maximal möglichen Spielraum
für die Erstellung individuell angepasster DMS-Schaltungen. Bei dieser Einstellung wird, analog zur
Einstelloption Full bridge, keine modulinterne Ergänzungsschaltung aktiviert. Der Anwender muss den
Brückenfaktor in Abhängigkeit von der gewählten Brückenschaltung in der Konfigurationssoftware
einstellen.
HINWEIS!
Der Brückenfaktor muss in Abhängigkeit von der gewählten Schaltung im
Dialog für die Kanalkonfiguration von xx-Scan Config eingestellt werden.
 Siehe Kapitel 5.2.3.6 "Messkanäle einstellen".
Beispiel
Eine Vollbrücke wird als Halbbrückenschaltung verwendet: zwei aktive DMS (R
passive DMS (R und R
3
Kurzbeschreibung
Die aktiven DMS R und R
1
R und R werden passiv zur Temperaturkompensation verwendet. "Passiv" bedeutet, diese DMS sind
3 4
den gleichen Temperaturbedingungen ausgesetzt wie die als Dehnungssensoren wirkenden DMS, sie
sind jedoch mechanisch entkoppelt, so dass sie nicht gedehnt werden. Eine mechanische Entkopplung
kann z.B. erreicht werden, indem die passiven DMS auf ein Blech montiert werden, das thermisch mit
dem Messobjekt verbunden ist.
Als Brückenfaktor muss in xx-Scan Config der Wert 2 eingestellt werden.
Abb. 7-24: Halbbrücke mit zwei passiven DMS zur Temperaturkompensation
Version 01.10
).
4
messen die Biegebeanspruchung (+ bzw. -), die passiv verwendeten DMS
2
R (-)
2
R (passiv)
4
0
R (+)
1
R (passiv)
3
Biegebeanspruchung
65
und R ) und zwei
