ECAT STGMM 6
ECAT STGMM 6 einsetzen
Feld Funktion
Registerkarte "Display"
Hier können die Standardwerte für die Messwertanzeige in einem nachgeschalteten MC- bzw.
DAQ Tool definiert werden.
In den ausgegrauten Feldern werden der untere und der obere Grenzwert des
Device
skalierten Messbereichs angezeigt.
Anzeige des unteren Grenzwerts des skalierten Messbereichs
Minimum
Anzeige des oberen Grenzwerts des skalierten Messbereichs
Maximum
Mit diesen Parametern werden der untere und der obere Grenzwert für die Dar-
stellung des Messwertebereichs in der nachgeschalteten MC- oder DAQ-Soft-
User
ware eingestellt. Als Voreinstellung werden hier der Minimalwert bzw. Maximal-
wert des Messbereichs angezeigt, der unter Device angezeigt wird.
Vom Anwender zu definierender Minimalwert, der in der MC- oder DAQ-Software
Minimum
verwendet wird.
Vom Anwender zu definierender Maximalwert, der in der MC- oder DAQ-Software
Maximum
verwendet wird.

Tab. 5-1: Dialog Kanalkonfiguration ECAT STGMM 6

5.2.3.7

ECAT STGMM 6 einstellen

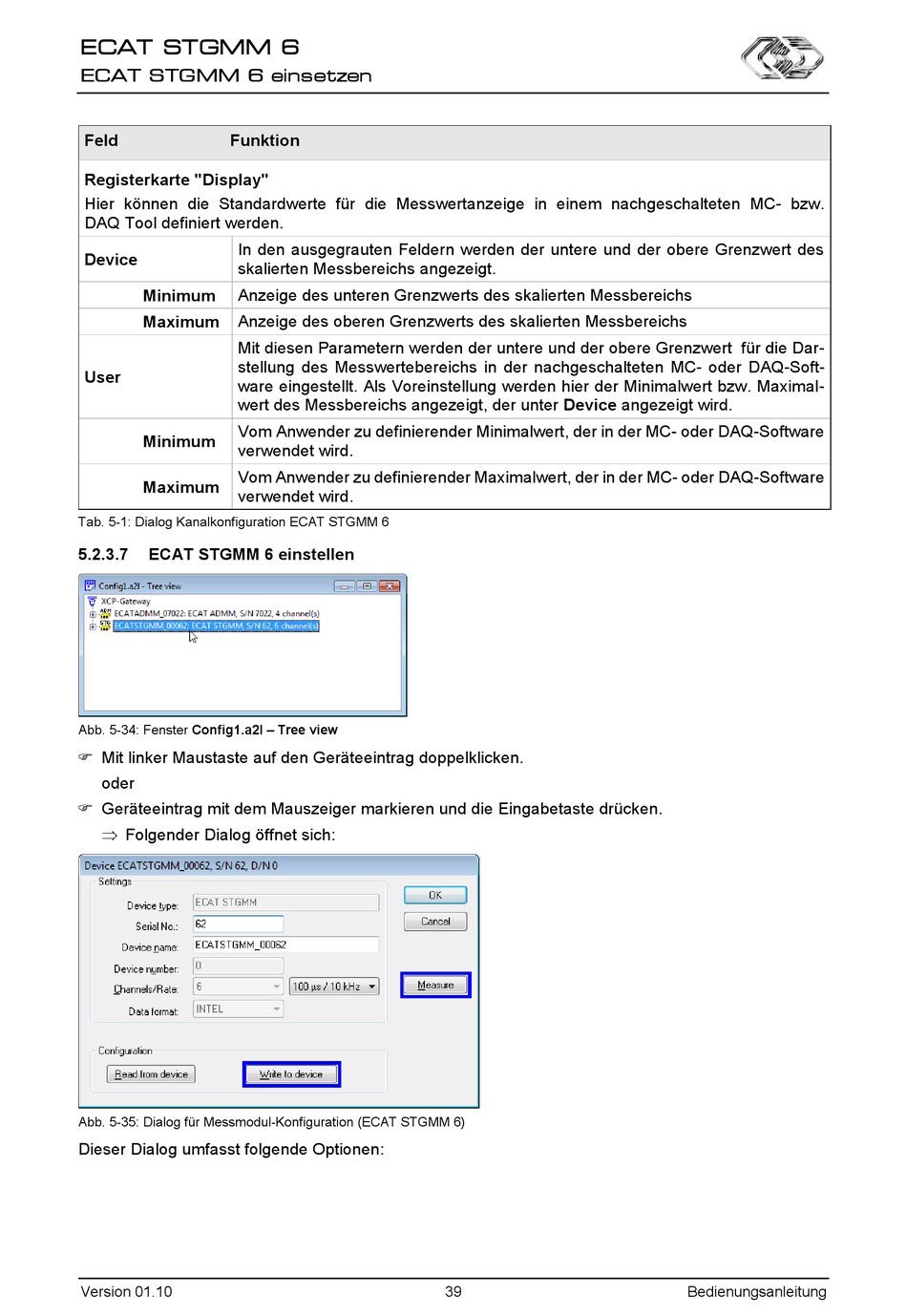

Abb. 5-34: Fenster Config1.a2l – Tree view
 Mit linker Maustaste auf den Geräteeintrag doppelklicken.
oder
 Geräteeintrag mit dem Mauszeiger markieren und die Eingabetaste drücken.
 Folgender Dialog öffnet sich:
Abb. 5-35: Dialog für Messmodul-Konfiguration (ECAT STGMM 6)
Dieser Dialog umfasst folgende Optionen:
Version 01.10
