ECAT STGMM 6
Montage und Installation
4.3.3.5 Halbbrücke mit "Free Factor"
An ein EACT STGMM 6 können regulär Voll- und Halbbrücken angeschlossen werden. Für den Fall,
dass eine Viertelbrücke angeschlossen werden soll, bietet ECAT STGMM 6 die Einstelloption Half-
bridge with free factor. In Kombination mit einem externen Ergänzungswiderstand kann über diese
Einstellung im Bedarfsfall auch eine Viertelbrücke an das Messmodul angeschlossen werden.
 Siehe hierzu auch in Tab. 5-1 auf Seite 37 die Abschnitte "Bridge Type" und "Bridge Factor".
R
1
R
2

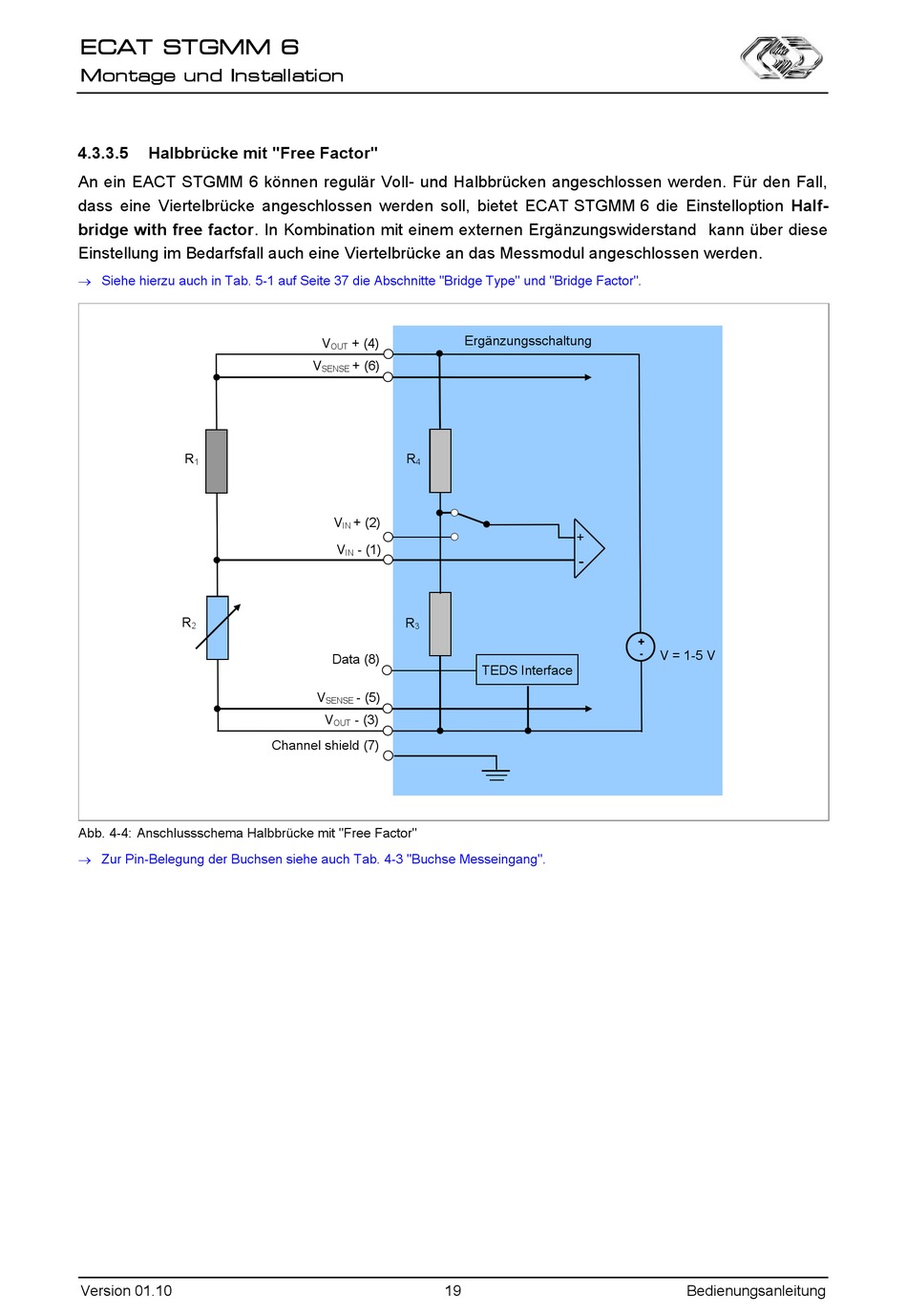

Abb. 4-4: Anschlussschema Halbbrücke mit "Free Factor"
 Zur Pin-Belegung der Buchsen siehe auch Tab. 4-3 "Buchse Messeingang".
Version 01.10
V + (4)
OUT
V + (6)
SENSE
R
4
V + (2)
IN
V - (1)
IN
R
3
Data (8)
V - (5)
SENSE
V - (3)
OUT
Channel shield (7)
0
Ergänzungsschaltung
+
-
TEDS Interface
19
+
V = 1-5 V
-
