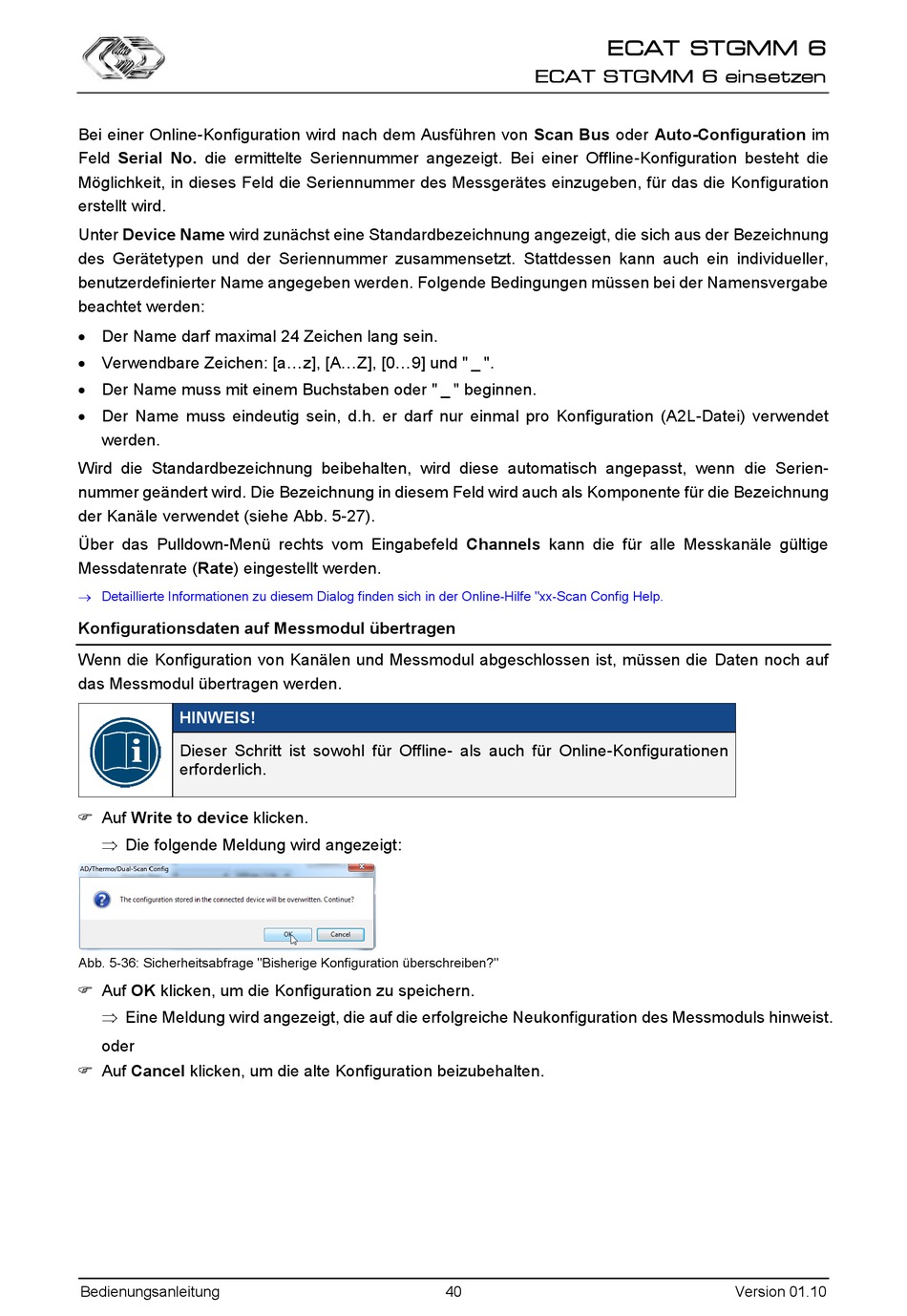

Bei einer Online-Konfiguration wird nach dem Ausführen von Scan Bus oder Auto-Configuration im
Feld Serial No. die ermittelte Seriennummer angezeigt. Bei einer Offline-Konfiguration besteht die
Möglichkeit, in dieses Feld die Seriennummer des Messgerätes einzugeben, für das die Konfiguration
erstellt wird.
Unter Device Name wird zunächst eine Standardbezeichnung angezeigt, die sich aus der Bezeichnung
des Gerätetypen und der Seriennummer zusammensetzt. Stattdessen kann auch ein individueller,
benutzerdefinierter Name angegeben werden. Folgende Bedingungen müssen bei der Namensvergabe
beachtet werden:
 Der Name darf maximal 24 Zeichen lang sein.
 Verwendbare Zeichen: [a...z], [A...Z], [0...9] und " _ ".
 Der Name muss mit einem Buchstaben oder " _ " beginnen.
 Der Name muss eindeutig sein, d.h. er darf nur einmal pro Konfiguration (A2L-Datei) verwendet
werden.
Wird die Standardbezeichnung beibehalten, wird diese automatisch angepasst, wenn die Serien-
nummer geändert wird. Die Bezeichnung in diesem Feld wird auch als Komponente für die Bezeichnung
der Kanäle verwendet (siehe Abb. 5-27).
Über das Pulldown-Menü rechts vom Eingabefeld Channels kann die für alle Messkanäle gültige
Messdatenrate (Rate) eingestellt werden.
 Detaillierte Informationen zu diesem Dialog finden sich in der Online-Hilfe "xx-Scan Config Help.
Konfigurationsdaten auf Messmodul übertragen
Wenn die Konfiguration von Kanälen und Messmodul abgeschlossen ist, müssen die Daten noch auf
das Messmodul übertragen werden.
HINWEIS!
Dieser Schritt ist sowohl für Offline- als auch für Online-Konfigurationen
erforderlich.
 Auf Write to device klicken.
 Die folgende Meldung wird angezeigt:
Abb. 5-36: Sicherheitsabfrage "Bisherige Konfiguration überschreiben?"
 Auf OK klicken, um die Konfiguration zu speichern.
 Eine Meldung wird angezeigt, die auf die erfolgreiche Neukonfiguration des Messmoduls hinweist.
oder
 Auf Cancel klicken, um die alte Konfiguration beizubehalten.
Bedienungsanleitung
ECAT STGMM 6
ECAT STGMM 6 einsetzen
40
Version 01.10
