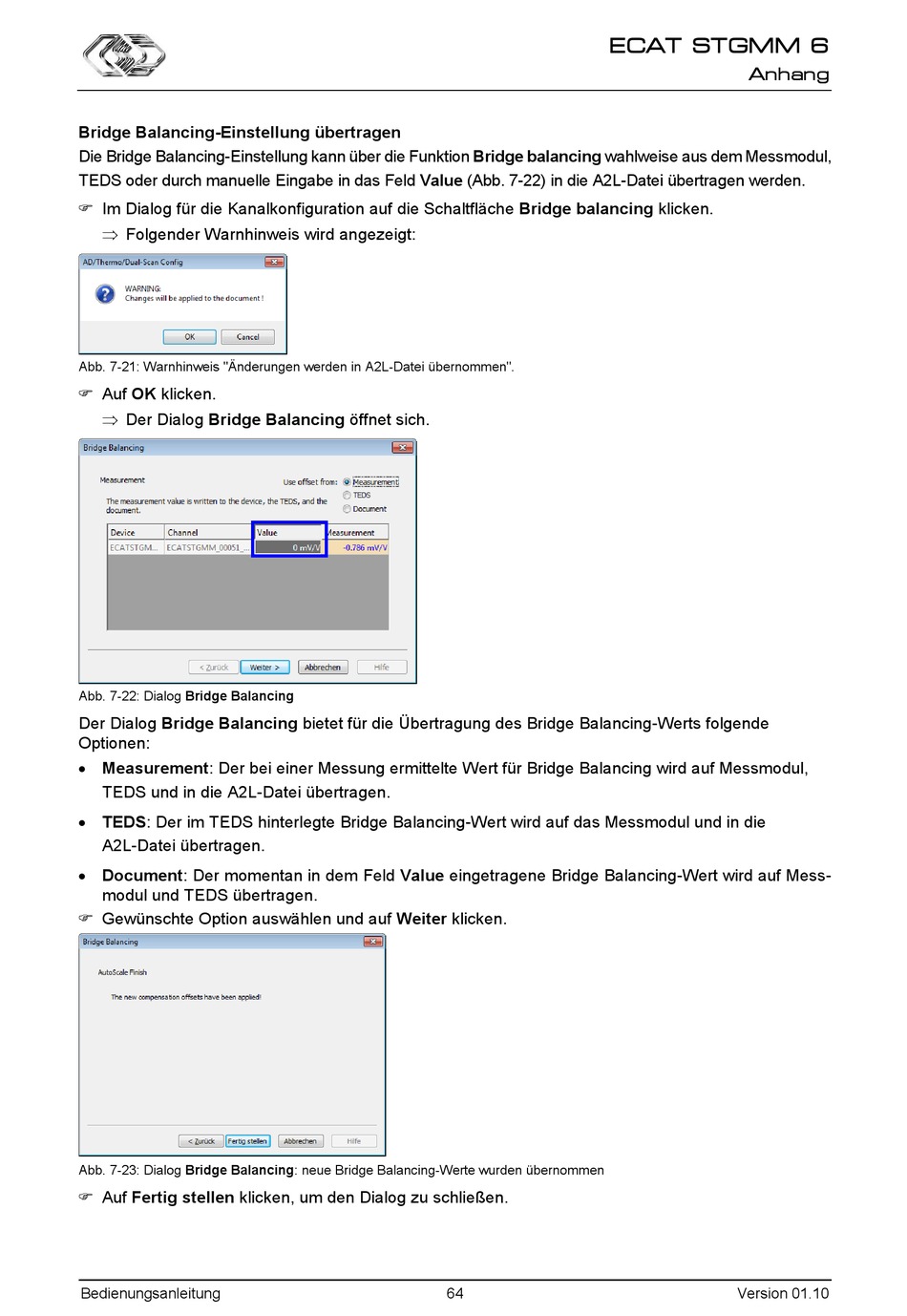

Bridge Balancing-Einstellung übertragen
Die Bridge Balancing-Einstellung kann über die Funktion Bridge balancing wahlweise aus dem Messmodul,
TEDS oder durch manuelle Eingabe in das Feld Value (Abb. 7-22) in die A2L-Datei übertragen werden.
Im Dialog für die Kanalkonfiguration auf die Schaltfläche Bridge balancing klicken.
Folgender Warnhinweis wird angezeigt:
Abb. 7-21: Warnhinweis "Änderungen werden in A2L-Datei übernommen".
Auf OK klicken.
Der Dialog Bridge Balancing öffnet sich.
Abb. 7-22: Dialog Bridge Balancing
Der Dialog Bridge Balancing bietet für die Übertragung des Bridge Balancing-Werts folgende
Optionen:
Measurement: Der bei einer Messung ermittelte Wert für Bridge Balancing wird auf Messmodul,
TEDS und in die A2L-Datei übertragen.
TEDS: Der im TEDS hinterlegte Bridge Balancing-Wert wird auf das Messmodul und in die
A2L-Datei übertragen.
Document: Der momentan in dem Feld Value eingetragene Bridge Balancing-Wert wird auf Mess-
modul und TEDS übertragen.
Gewünschte Option auswählen und auf Weiter klicken.
Abb. 7-23: Dialog Bridge Balancing: neue Bridge Balancing-Werte wurden übernommen
Auf Fertig stellen klicken, um den Dialog zu schließen.
