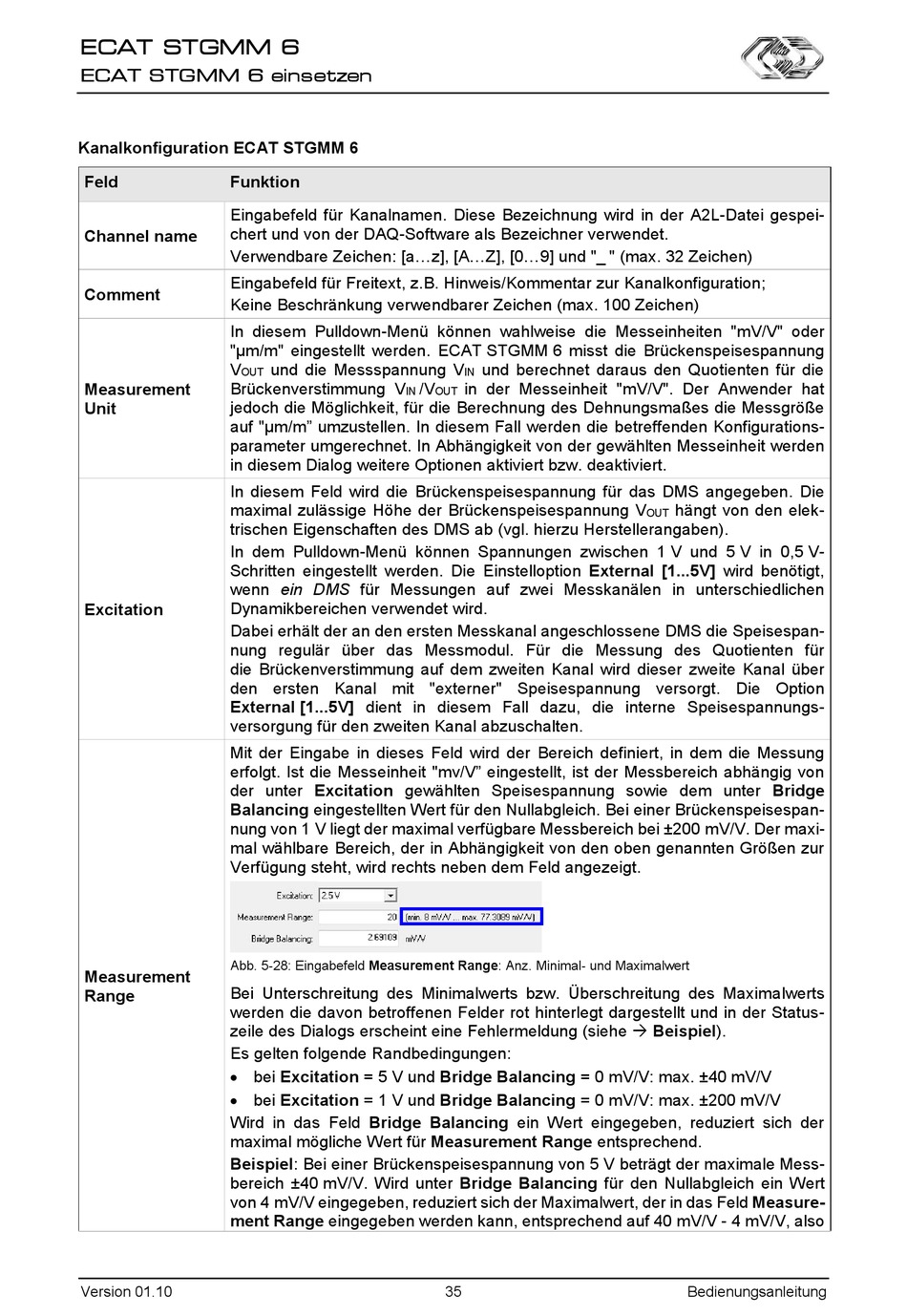

ECAT STGMM 6
ECAT STGMM 6 einsetzen
Kanalkonfiguration ECAT STGMM 6
Feld Funktion
Eingabefeld für Kanalnamen. Diese Bezeichnung wird in der A2L-Datei gespei-
chert und von der DAQ-Software als Bezeichner verwendet.
Channel name
Verwendbare Zeichen: [a...z], [A...Z], [0...9] und "_ " (max. 32 Zeichen)
Eingabefeld für Freitext, z.B. Hinweis/Kommentar zur Kanalkonfiguration;
Comment
Keine Beschränkung verwendbarer Zeichen (max. 100 Zeichen)
In diesem Pulldown-Menü können wahlweise die Messeinheiten "mV/V" oder
"µm/m" eingestellt werden. ECAT STGMM 6 misst die Brückenspeisespannung
V
OUT
Brückenverstimmung V
Measurement
jedoch die Möglichkeit, für die Berechnung des Dehnungsmaßes die Messgröße
Unit
auf "µm/m" umzustellen. In diesem Fall werden die betreffenden Konfigurations-
parameter umgerechnet. In Abhängigkeit von der gewählten Messeinheit werden
in diesem Dialog weitere Optionen aktiviert bzw. deaktiviert.
In diesem Feld wird die Brückenspeisespannung für das DMS angegeben. Die
maximal zulässige Höhe der Brückenspeisespannung V
trischen Eigenschaften des DMS ab (vgl. hierzu Herstellerangaben).
In dem Pulldown-Menü können Spannungen zwischen 1 V und 5 V in 0,5 V-
Schritten eingestellt werden. Die Einstelloption External [1...5V] wird benötigt,
wenn ein DMS für Messungen auf zwei Messkanälen in unterschiedlichen
Dynamikbereichen verwendet wird.
Excitation
Dabei erhält der an den ersten Messkanal angeschlossene DMS die Speisespan-
nung regulär über das Messmodul. Für die Messung des Quotienten für
die Brückenverstimmung auf dem zweiten Kanal wird dieser zweite Kanal über
den ersten Kanal mit "externer" Speisespannung versorgt. Die Option
External [1...5V] dient in diesem Fall dazu, die interne Speisespannungs-
versorgung für den zweiten Kanal abzuschalten.
Mit der Eingabe in dieses Feld wird der Bereich definiert, in dem die Messung
erfolgt. Ist die Messeinheit "mv/V" eingestellt, ist der Messbereich abhängig von
der unter Excitation gewählten Speisespannung sowie dem unter Bridge
Balancing eingestellten Wert für den Nullabgleich. Bei einer Brückenspeisespan-
nung von 1 V liegt der maximal verfügbare Messbereich bei ±200 mV/V. Der maxi-
mal wählbare Bereich, der in Abhängigkeit von den oben genannten Größen zur
Verfügung steht, wird rechts neben dem Feld angezeigt.

Abb. 5-28: Eingabefeld Measurement Range: Anz. Minimal- und Maximalwert

Measurement
Bei Unterschreitung des Minimalwerts bzw. Überschreitung des Maximalwerts
Range
werden die davon betroffenen Felder rot hinterlegt dargestellt und in der Status-
zeile des Dialogs erscheint eine Fehlermeldung (siehe  Beispiel).
Es gelten folgende Randbedingungen:
 bei Excitation = 5 V und Bridge Balancing = 0 mV/V: max. ±40 mV/V
 bei Excitation = 1 V und Bridge Balancing = 0 mV/V: max. ±200 mV/V
Wird in das Feld Bridge Balancing ein Wert eingegeben, reduziert sich der
maximal mögliche Wert für Measurement Range entsprechend.
Beispiel: Bei einer Brückenspeisespannung von 5 V beträgt der maximale Mess-
bereich ±40 mV/V. Wird unter Bridge Balancing für den Nullabgleich ein Wert
von 4 mV/V eingegeben, reduziert sich der Maximalwert, der in das Feld Measure-
ment Range eingegeben werden kann, entsprechend auf 40 mV/V - 4 mV/V, also
Version 01.10
und die Messspannung V
/V
IN
0
und berechnet daraus den Quotienten für die
IN
in der Messeinheit "mV/V". Der Anwender hat
OUT
35
hängt von den elek-
OUT
