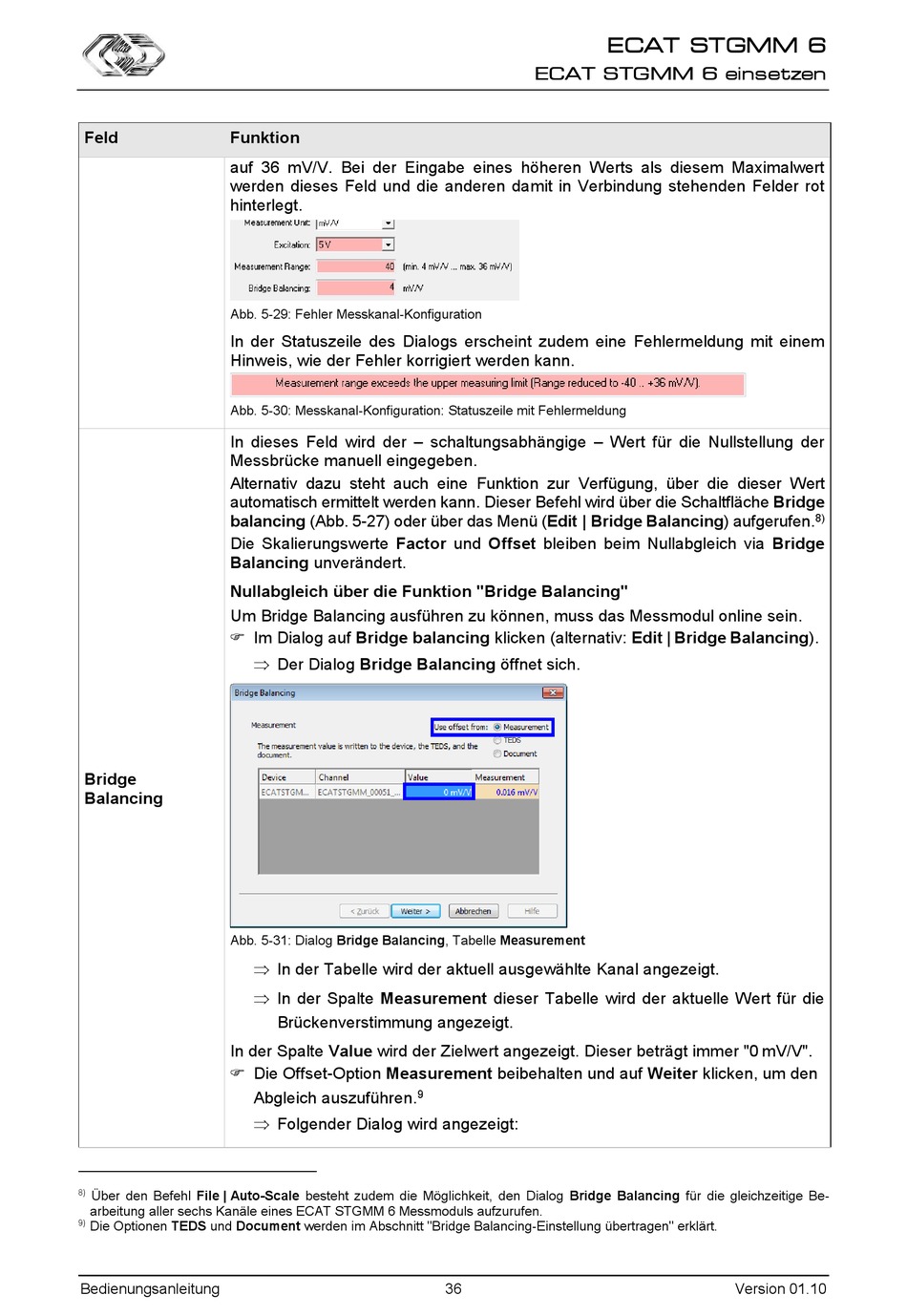

Feld

Funktion

auf 36 mV/V. Bei der Eingabe eines höheren Werts als diesem Maximalwert
werden dieses Feld und die anderen damit in Verbindung stehenden Felder rot
hinterlegt.

Abb. 5-29: Fehler Messkanal-Konfiguration

In der Statuszeile des Dialogs erscheint zudem eine Fehlermeldung mit einem
Hinweis, wie der Fehler korrigiert werden kann.

Abb. 5-30: Messkanal-Konfiguration: Statuszeile mit Fehlermeldung

In dieses Feld wird der – schaltungsabhängige – Wert für die Nullstellung der
Messbrücke manuell eingegeben.
Alternativ dazu steht auch eine Funktion zur Verfügung, über die dieser Wert
automatisch ermittelt werden kann. Dieser Befehl wird über die Schaltfläche Bridge
balancing (Abb. 5-27) oder über das Menü (Edit | Bridge Balancing) aufgerufen.
Die Skalierungswerte Factor und Offset bleiben beim Nullabgleich via Bridge
Balancing unverändert.
Nullabgleich über die Funktion "Bridge Balancing"
Um Bridge Balancing ausführen zu können, muss das Messmodul online sein.
 Im Dialog auf Bridge balancing klicken (alternativ: Edit | Bridge Balancing).
Bridge
Balancing

Abb. 5-31: Dialog Bridge Balancing, Tabelle Measurement

In der Spalte Value wird der Zielwert angezeigt. Dieser beträgt immer "0 mV/V".
 Die Offset-Option Measurement beibehalten und auf Weiter klicken, um den
8)
Über den Befehl File | Auto-Scale besteht zudem die Möglichkeit, den Dialog Bridge Balancing für die gleichzeitige Be-
arbeitung aller sechs Kanäle eines ECAT STGMM 6 Messmoduls aufzurufen.
9)
Die Optionen TEDS und Document werden im Abschnitt "Bridge Balancing-Einstellung übertragen" erklärt.
Bedienungsanleitung
 Der Dialog Bridge Balancing öffnet sich.
 In der Tabelle wird der aktuell ausgewählte Kanal angezeigt.
 In der Spalte Measurement dieser Tabelle wird der aktuelle Wert für die
Brückenverstimmung angezeigt.
Abgleich auszuführen.
9
 Folgender Dialog wird angezeigt:
ECAT STGMM 6
ECAT STGMM 6 einsetzen
36
8)
Version 01.10
