ECAT STGMM 6
Produktbeschreibung
3.1.1
Anschlüsse und Komponenten

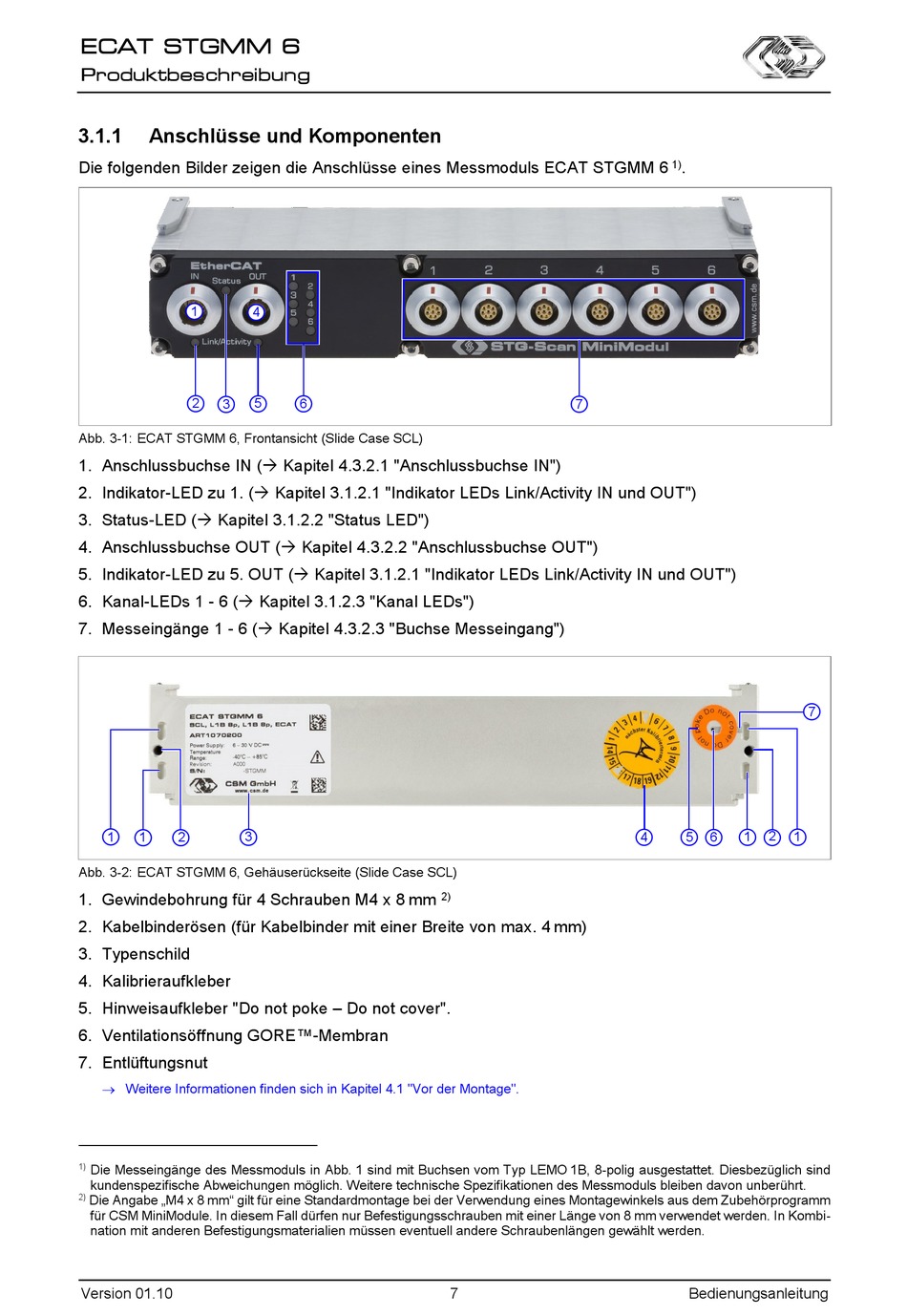

Die folgenden Bilder zeigen die Anschlüsse eines Messmoduls ECAT STGMM 6
1
4
2
3
Abb. 3-1: ECAT STGMM 6, Frontansicht (Slide Case SCL)
1. Anschlussbuchse IN ( Kapitel 4.3.2.1 "Anschlussbuchse IN")
2. Indikator-LED zu 1. ( Kapitel 3.1.2.1 "Indikator LEDs Link/Activity IN und OUT")
3. Status-LED ( Kapitel 3.1.2.2 "Status LED")
4. Anschlussbuchse OUT ( Kapitel 4.3.2.2 "Anschlussbuchse OUT")
5. Indikator-LED zu 5. OUT ( Kapitel 3.1.2.1 "Indikator LEDs Link/Activity IN und OUT")
6. Kanal-LEDs 1 - 6 ( Kapitel 3.1.2.3 "Kanal LEDs")
7. Messeingänge 1 - 6 ( Kapitel 4.3.2.3 "Buchse Messeingang")
1
1
2
3
Abb. 3-2: ECAT STGMM 6, Gehäuserückseite (Slide Case SCL)
1. Gewindebohrung für 4 Schrauben M4 x 8 mm
2. Kabelbinderösen (für Kabelbinder mit einer Breite von max. 4 mm)
3. Typenschild
4. Kalibrieraufkleber
5. Hinweisaufkleber "Do not poke – Do not cover".
6. Ventilationsöffnung GORE™-Membran
7. Entlüftungsnut
Weitere Informationen finden sich in Kapitel 4.1 "Vor der Montage".
1)
Die Messeingänge des Messmoduls in Abb. 1 sind mit Buchsen vom Typ LEMO 1B, 8-polig ausgestattet. Diesbezüglich sind
kundenspezifische Abweichungen möglich. Weitere technische Spezifikationen des Messmoduls bleiben davon unberührt.
2)
Die Angabe „M4 x 8 mm" gilt für eine Standardmontage bei der Verwendung eines Montagewinkels aus dem Zubehörprogramm
für CSM MiniModule. In diesem Fall dürfen nur Befestigungsschrauben mit einer Länge von 8 mm verwendet werden. In Kombi-
nation mit anderen Befestigungsmaterialien müssen eventuell andere Schraubenlängen gewählt werden.
