Sobald eine Verbindung zur Applikation hergestellt ist, muss die Konfiguration noch auf das ent-
sprechende Messmodul übertragen werden.
 Siehe Kapitel 5.2.1.8, Abschnitt "Konfigurationsdaten auf Messmodul übertragen
5.2.3

Online-Konfiguration

5.2.3.1

Konfiguration vorbereiten

 Vor Beginn einer Online-Konfiguration sicherstellen, dass
 ECAT STGMM 6 und XCP-Gateway korrekt verbunden sind
 xx-Scan Config auf dem PC installiert ist
 XCP-Gateway und der PC für die Datenerfassung korrekt verbunden sind
Es wird empfohlen, stets die aktuellste Version von xx-Scan Config zu ver-
wenden. Entsprechende Informationen finden sich im Download-Bereich
der CSM Website.
5.2.3.2 xx-Scan Config starten und Kommunikationsschnittstelle auswählen
 Die Anwendung xx-Scan Config aufrufen.
 Es öffnet sich das xx-Scan Config Programmfenster (ggf. wird die zuletzt geladene Konfiguration
angezeigt).

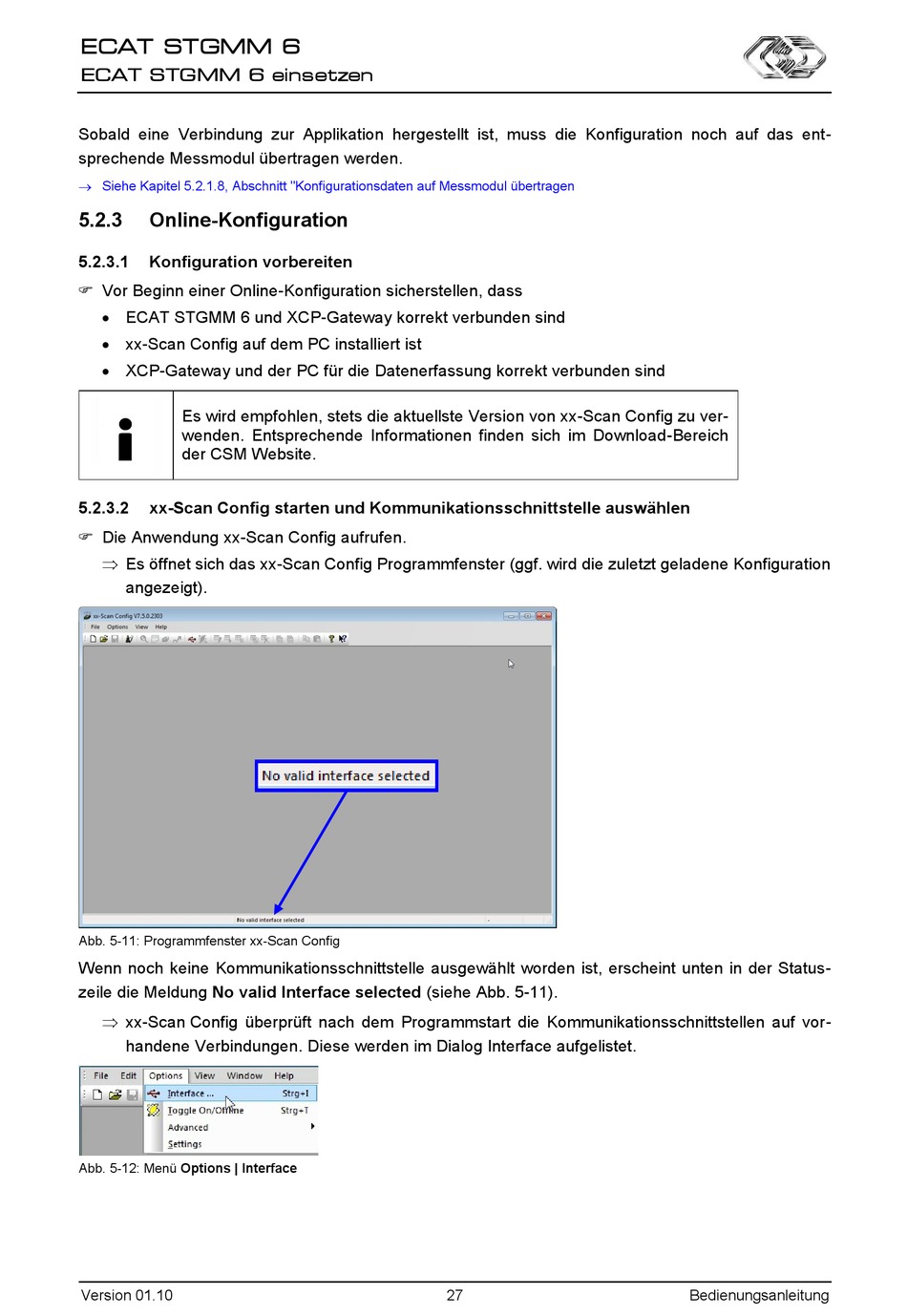

Abb. 5-11: Programmfenster xx-Scan Config

Wenn noch keine Kommunikationsschnittstelle ausgewählt worden ist, erscheint unten in der Status-
zeile die Meldung No valid Interface selected (siehe Abb. 5-11).
 xx-Scan Config überprüft nach dem Programmstart die Kommunikationsschnittstellen auf vor-
handene Verbindungen. Diese werden im Dialog Interface aufgelistet.
Abb. 5-12: Menü Options | Interface
