ECAT STGMM 6
Anhang
Zur Beseitigung des Kompatibilitäts-/Einstellungsproblems wie folgt vorgehen:
Unter Bridge Type den Brückentyp ¼ CSM auswählen
Die Einstellung für den Brückentyp wird korrigiert.
Auf Read from TEDS klicken, um die Bridge Balancing-Einstellung zu korrigieren.
Die im TEDS hinterlegten Einstellungen werden eingelesen.

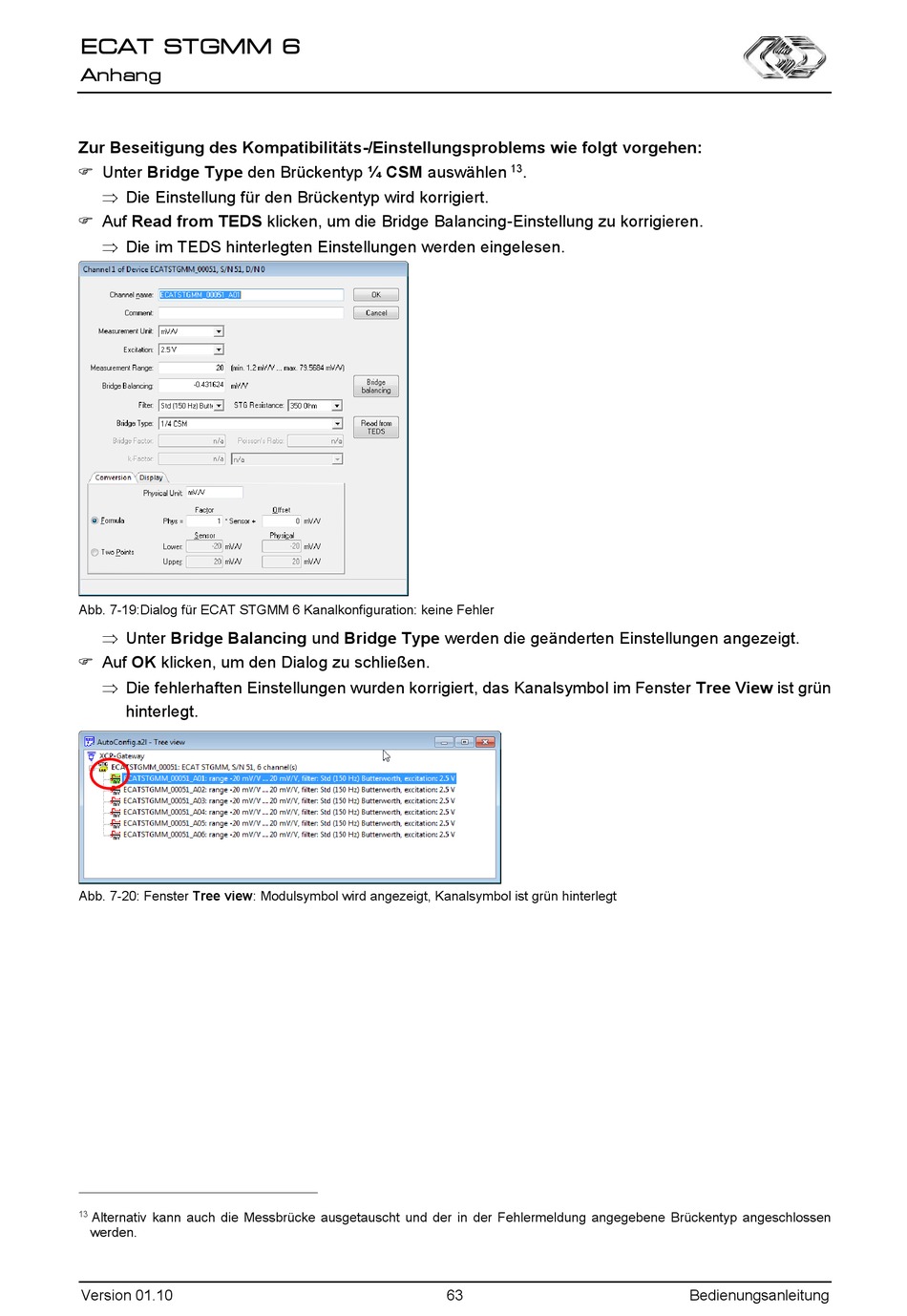

Abb. 7-19:Dialog für ECAT STGMM 6 Kanalkonfiguration: keine Fehler
Unter Bridge Balancing und Bridge Type werden die geänderten Einstellungen angezeigt.
Auf OK klicken, um den Dialog zu schließen.
Die fehlerhaften Einstellungen wurden korrigiert, das Kanalsymbol im Fenster Tree View ist grün
hinterlegt.
Abb. 7-20: Fenster Tree view: Modulsymbol wird angezeigt, Kanalsymbol ist grün hinterlegt
13
Alternativ kann auch die Messbrücke ausgetauscht und der in der Fehlermeldung angegebene Brückentyp angeschlossen
werden.
Version 01.10
0
.
13
63
