Eigenschaften der Schaltung
Messung der Axialdehnung und der Biegebeanspruchung
Die Auswirkungen von Temperatur und Leitungswiderstand auf die Messung werden nicht
kompensiert. Dadurch wird die Messgenauigkeit der Schaltung beeinträchtigt.

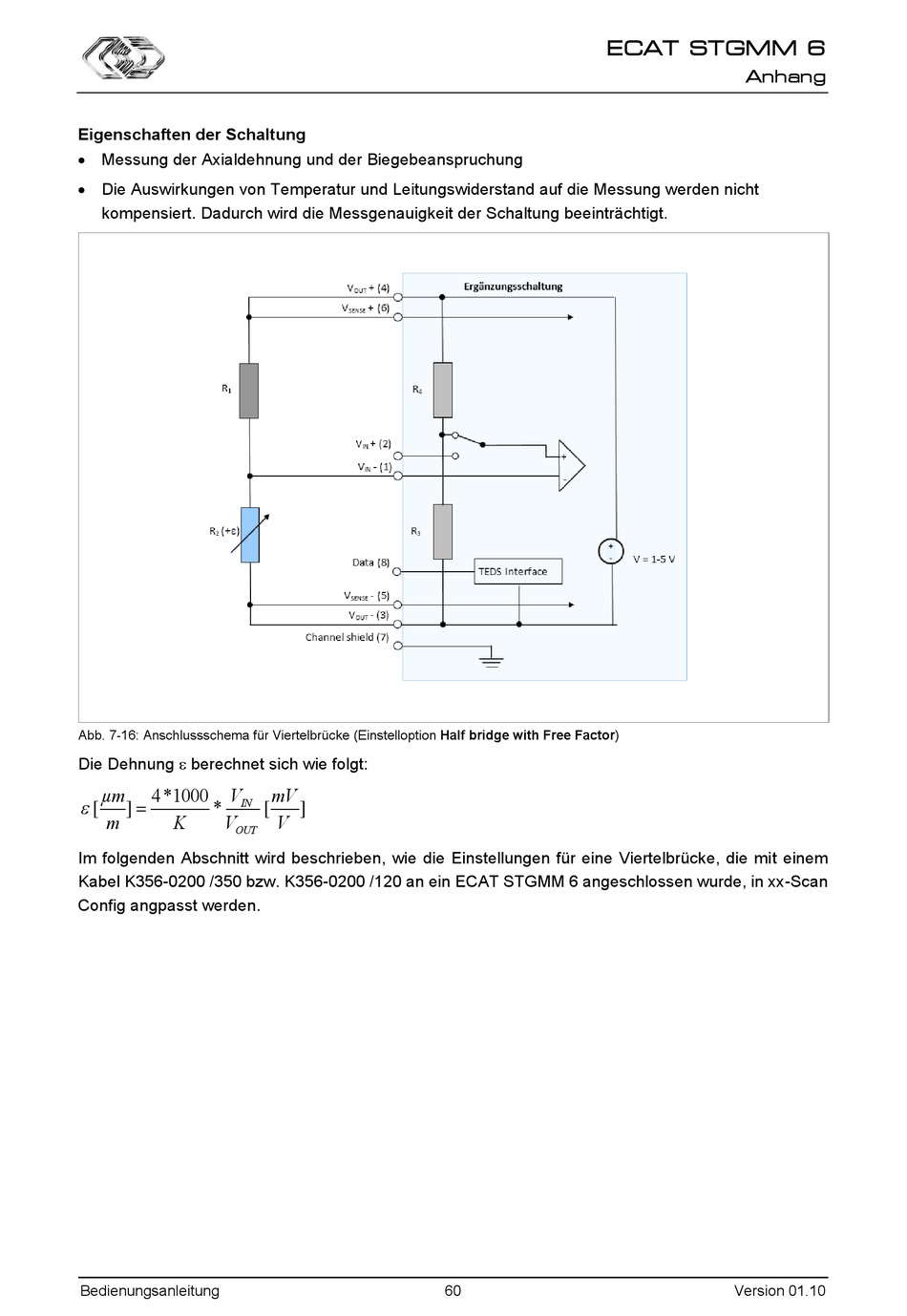

Abb. 7-16: Anschlussschema für Viertelbrücke (Einstelloption Half bridge with Free Factor)
Die Dehnung berechnet sich wie folgt:
µm
* 4
1000
V
[
]
*
IN
m
K
V
OUT
Im folgenden Abschnitt wird beschrieben, wie die Einstellungen für eine Viertelbrücke, die mit einem
Kabel K356-0200 /350 bzw. K356-0200 /120 an ein ECAT STGMM 6 angeschlossen wurde, in xx-Scan
Config angpasst werden.
Bedienungsanleitung
mV
[
]
V
ECAT STGMM 6
60
Anhang
Version 01.10
