ECAT STGMM 6
Anhang
7.1.4.3 Diagonalbrücke
Wenn zwei DMS, die sich in diagonal gegenüberliegenden Zweigen einer Messbrücke befinden, auf
dem Messobjekt so aufgebracht werden, dass sie jeweils dieselbe Dehnung erfahren, kann dadurch die
Messspannung V verdoppelt werden. Diese Schaltung wird auch als Zweiviertel-Brücke bzw. Quasi-
IN
Halbbrücke bezeichnet.
HINWEIS!
Spannungsgespeiste Diagonalbrücken sind nicht linear.
HINWEIS!
In der Einstelloption Diagonalbrücke wird modulintern keine Halbbrücken-
ergänzung aktiviert. Wenn eine Diagonalbrücke über diese Einstelloption an
das Messmodul ECAT STGMM 6 angeschlossen werden soll, muss der
Anwender die Ergänzungswiderstände applikationsseitig integrieren.
Beispiel
Für die Messung der Axialdehnung soll eine Diagonalbrücke eingesetzt werden. Für die Schaltung wird
eine Vollbrücke verwendet.
Kurzbeschreibung
Die Widerstände R und R
1
R und R der Vollbrücke werden passiv zur Temperaturkompensation verwendet. "Passiv" bedeutet,
2 4
diese DMS sind den gleichen Temperaturbedingungen ausgesetzt wie die als Dehnungssensoren
wirkenden DMS, sie sind jedoch mechanisch entkoppelt, so dass sie nicht gedehnt werden.
Eine mechanische Entkopplung kann z.B. erreicht werden, indem die passiven DMS räumlich getrennt
auf einem anderen Objekt aufgebracht werden, das aus dem gleichen Material wie das Messobjekt
besteht und thermisch den gleichen Rahmenbedingungen ausgesetzt ist.
R (+)
3

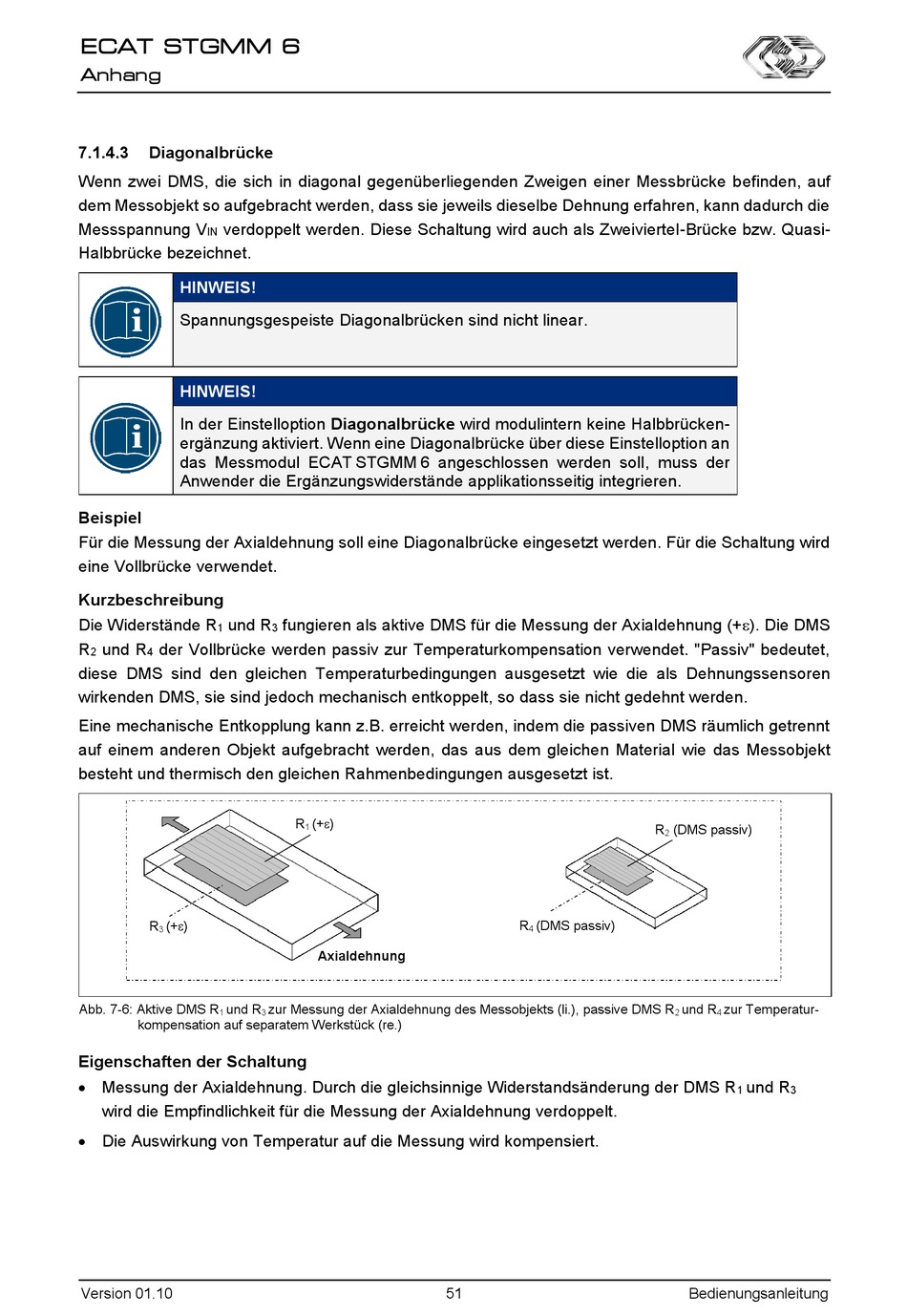

Abb. 7-6: Aktive DMS R

und R
1
kompensation auf separatem Werkstück (re.)
Eigenschaften der Schaltung
 Messung der Axialdehnung. Durch die gleichsinnige Widerstandsänderung der DMS R
wird die Empfindlichkeit für die Messung der Axialdehnung verdoppelt.
 Die Auswirkung von Temperatur auf die Messung wird kompensiert.
Version 01.10
fungieren als aktive DMS für die Messung der Axialdehnung (+). Die DMS
3
R (+)
1
Axialdehnung
zur Messung der Axialdehnung des Messobjekts (li.), passive DMS R
3
0
R (DMS passiv)
4
51
R (DMS passiv)
2
und R zur Temperatur-
2 4
und R
1 3
