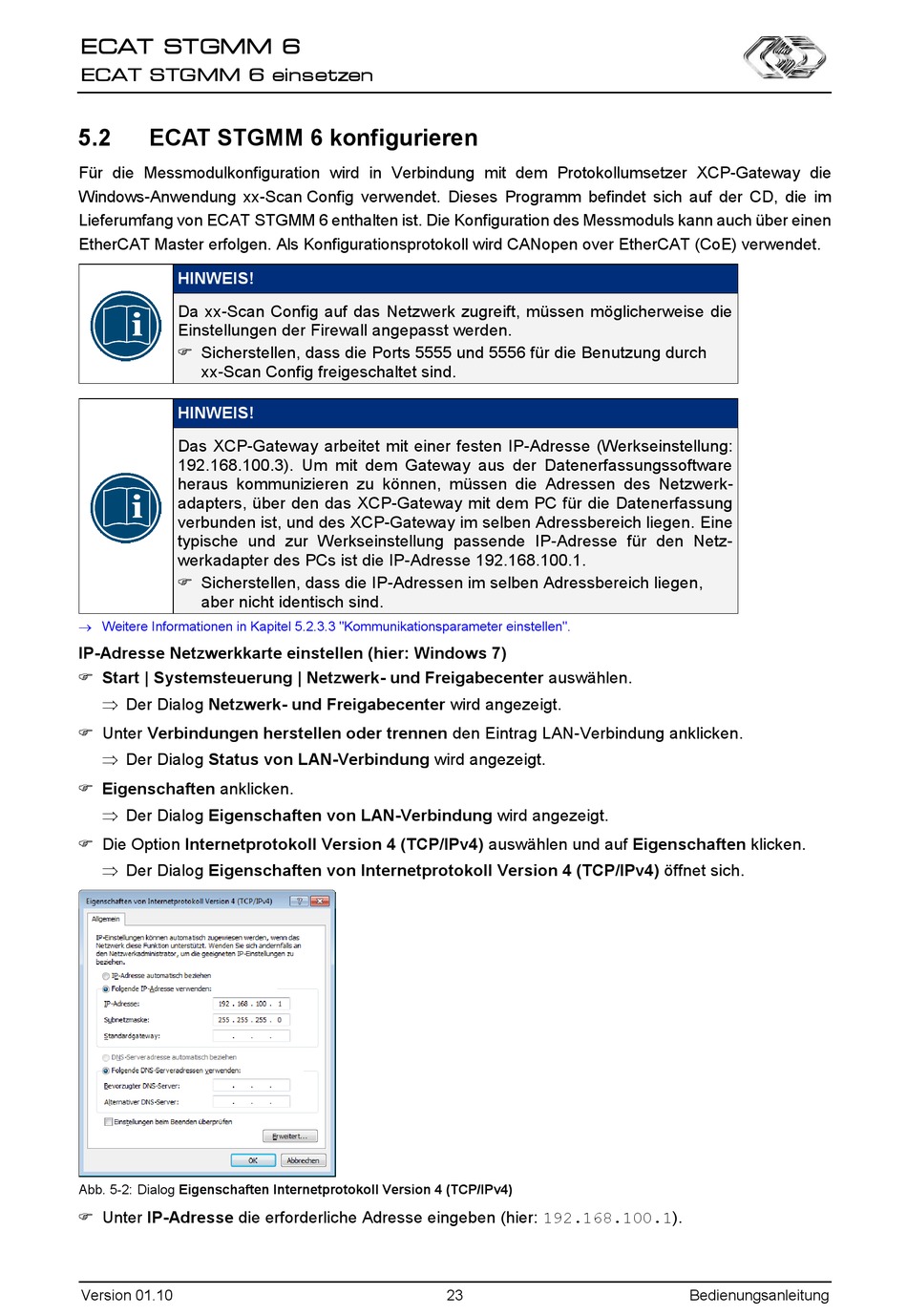

Ecat Stgmm 6 Konfigurieren; Abb. 5-2: Dialog Eigenschaften Internetprotokoll Version 4 (Tcp/Ipv4) - CSM ECAT STGMM 6 Bedienungsanleitung

ECAT STGMM 6
ECAT STGMM 6 einsetzen
5.2

ECAT STGMM 6 konfigurieren

Für die Messmodulkonfiguration wird in Verbindung mit dem Protokollumsetzer XCP-Gateway die
Windows-Anwendung xx-Scan Config verwendet. Dieses Programm befindet sich auf der CD, die im
Lieferumfang von ECAT STGMM 6 enthalten ist. Die Konfiguration des Messmoduls kann auch über einen
EtherCAT Master erfolgen. Als Konfigurationsprotokoll wird CANopen over EtherCAT (CoE) verwendet.
HINWEIS!
Da xx-Scan Config auf das Netzwerk zugreift, müssen möglicherweise die
Einstellungen der Firewall angepasst werden.
 Sicherstellen, dass die Ports 5555 und 5556 für die Benutzung durch
xx-Scan Config freigeschaltet sind.
HINWEIS!
Das XCP-Gateway arbeitet mit einer festen IP-Adresse (Werkseinstellung:
192.168.100.3). Um mit dem Gateway aus der Datenerfassungssoftware
heraus kommunizieren zu können, müssen die Adressen des Netzwerk-
adapters, über den das XCP-Gateway mit dem PC für die Datenerfassung
verbunden ist, und des XCP-Gateway im selben Adressbereich liegen. Eine
typische und zur Werkseinstellung passende IP-Adresse für den Netz-
werkadapter des PCs ist die IP-Adresse 192.168.100.1.
 Sicherstellen, dass die IP-Adressen im selben Adressbereich liegen,
aber nicht identisch sind.
 Weitere Informationen in Kapitel 5.2.3.3 "Kommunikationsparameter einstellen".
IP-Adresse Netzwerkkarte einstellen (hier: Windows 7)
 Start | Systemsteuerung | Netzwerk- und Freigabecenter auswählen.
 Der Dialog Netzwerk- und Freigabecenter wird angezeigt.
 Unter Verbindungen herstellen oder trennen den Eintrag LAN-Verbindung anklicken.
 Der Dialog Status von LAN-Verbindung wird angezeigt.
 Eigenschaften anklicken.
 Der Dialog Eigenschaften von LAN-Verbindung wird angezeigt.
 Die Option Internetprotokoll Version 4 (TCP/IPv4) auswählen und auf Eigenschaften klicken.
 Der Dialog Eigenschaften von Internetprotokoll Version 4 (TCP/IPv4) öffnet sich.

Abb. 5-2: Dialog Eigenschaften Internetprotokoll Version 4 (TCP/IPv4)

 Unter IP-Adresse die erforderliche Adresse eingeben (hier: 192.168.100.1).
