ECAT STGMM 6
Montage und Installation
HINWEIS!
Die Spannungsversorgung wird von der Buchse IN zu der Buchse OUT
durchgeschleift. Die Spannung, die an einem Pin der Buchse IN anliegt, liegt
daher immer auch am entsprechenden Pin der Buchse OUT an.
 Sicherstellen, dass die Arbeit nur von qualifiziertem und geschultem
Personal ausgeführt wird.
4.3.2.2

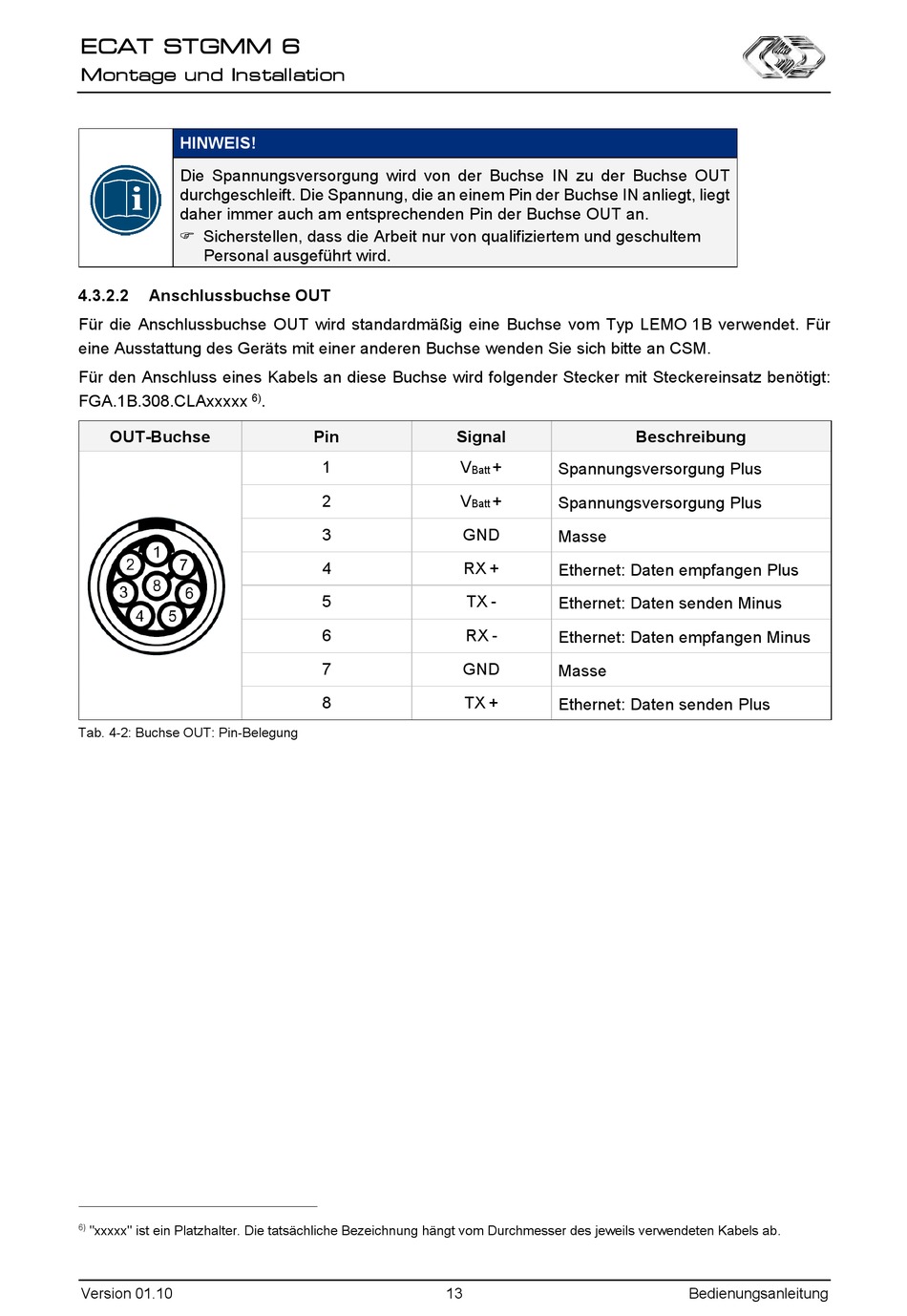

Anschlussbuchse OUT

Für die Anschlussbuchse OUT wird standardmäßig eine Buchse vom Typ LEMO 1B verwendet. Für
eine Ausstattung des Geräts mit einer anderen Buchse wenden Sie sich bitte an CSM.
Für den Anschluss eines Kabels an diese Buchse wird folgender Stecker mit Steckereinsatz benötigt:
FGA.1B.308.CLAxxxxx
OUT-Buchse

Tab. 4-2: Buchse OUT: Pin-Belegung

6) "xxxxx" ist ein Platzhalter. Die tatsächliche Bezeichnung hängt vom Durchmesser des jeweils verwendeten Kabels ab.
Version 01.10
.
6)
Pin
1
2
3
4
5
6
7
8
0
Signal
V +
Spannungsversorgung Plus
Batt
V +
Spannungsversorgung Plus
Batt
GND
Masse
RX +
Ethernet: Daten empfangen Plus
TX -
Ethernet: Daten senden Minus
RX -
Ethernet: Daten empfangen Minus
GND
Masse
TX +
Ethernet: Daten senden Plus
13
Beschreibung
Bedienungsanleitung
