3

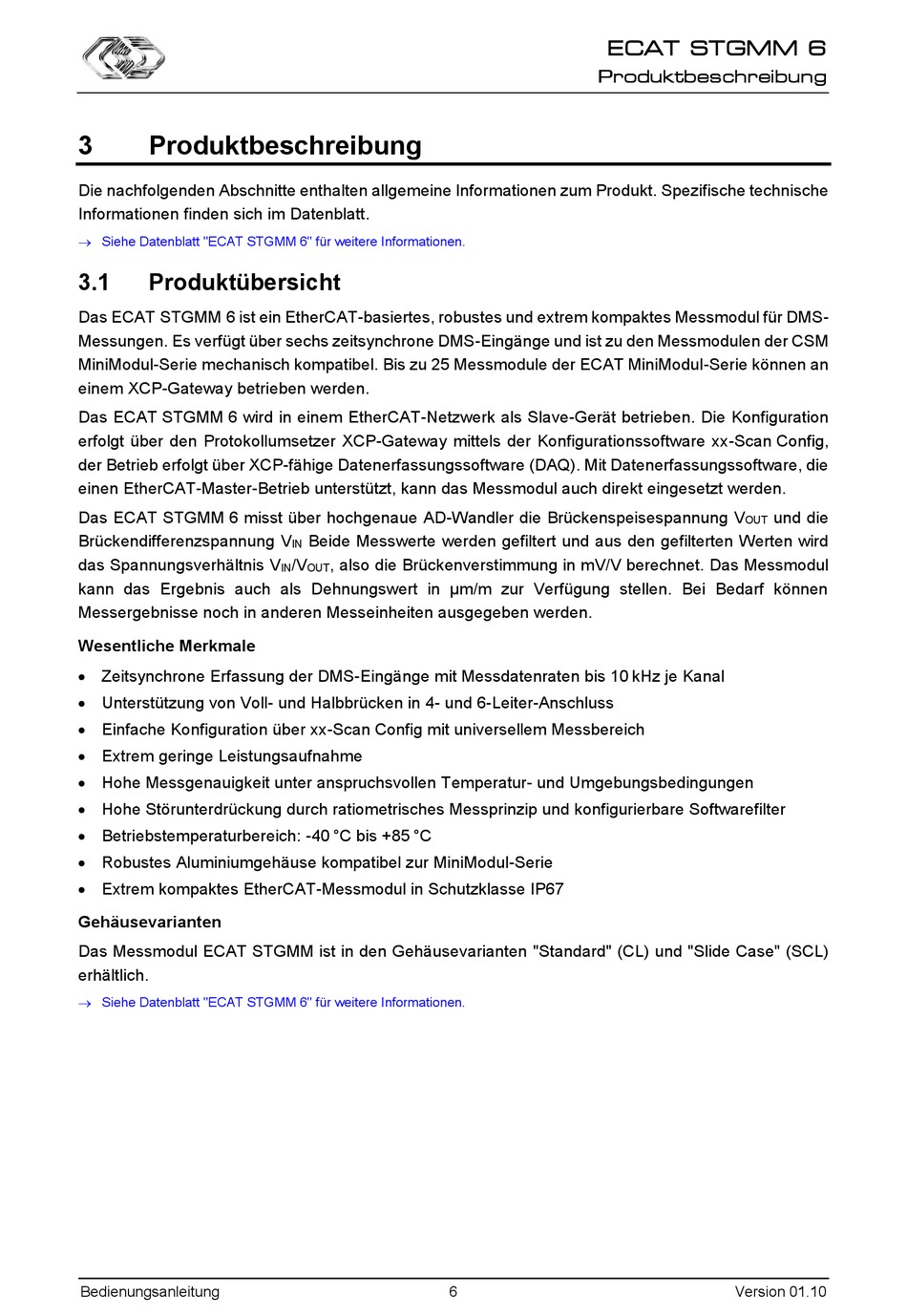

Produktbeschreibung
Die nachfolgenden Abschnitte enthalten allgemeine Informationen zum Produkt. Spezifische technische
Informationen finden sich im Datenblatt.
Siehe Datenblatt "ECAT STGMM 6" für weitere Informationen.
3.1
Produktübersicht
Das ECAT STGMM 6 ist ein EtherCAT-basiertes, robustes und extrem kompaktes Messmodul für DMS-
Messungen. Es verfügt über sechs zeitsynchrone DMS-Eingänge und ist zu den Messmodulen der CSM
MiniModul-Serie mechanisch kompatibel. Bis zu 25 Messmodule der ECAT MiniModul-Serie können an
einem XCP-Gateway betrieben werden.
Das ECAT STGMM 6 wird in einem EtherCAT-Netzwerk als Slave-Gerät betrieben. Die Konfiguration
erfolgt über den Protokollumsetzer XCP-Gateway mittels der Konfigurationssoftware xx-Scan Config,
der Betrieb erfolgt über XCP-fähige Datenerfassungssoftware (DAQ). Mit Datenerfassungssoftware, die
einen EtherCAT-Master-Betrieb unterstützt, kann das Messmodul auch direkt eingesetzt werden.
Das ECAT STGMM 6 misst über hochgenaue AD-Wandler die Brückenspeisespannung V
Brückendifferenzspannung V
das Spannungsverhältnis V
kann das Ergebnis auch als Dehnungswert in µm/m zur Verfügung stellen. Bei Bedarf können
Messergebnisse noch in anderen Messeinheiten ausgegeben werden.
Wesentliche Merkmale
Zeitsynchrone Erfassung der DMS-Eingänge mit Messdatenraten bis 10 kHz je Kanal
Unterstützung von Voll- und Halbbrücken in 4- und 6-Leiter-Anschluss
Einfache Konfiguration über xx-Scan Config mit universellem Messbereich
Extrem geringe Leistungsaufnahme
Hohe Messgenauigkeit unter anspruchsvollen Temperatur- und Umgebungsbedingungen
Hohe Störunterdrückung durch ratiometrisches Messprinzip und konfigurierbare Softwarefilter
Betriebstemperaturbereich: -40 °C bis +85 °C
Robustes Aluminiumgehäuse kompatibel zur MiniModul-Serie
Extrem kompaktes EtherCAT-Messmodul in Schutzklasse IP67
Gehäusevarianten
Das Messmodul ECAT STGMM ist in den Gehäusevarianten "Standard" (CL) und "Slide Case" (SCL)
erhältlich.
Siehe Datenblatt "ECAT STGMM 6" für weitere Informationen.
Bedienungsanleitung
Beide Messwerte werden gefiltert und aus den gefilterten Werten wird
IN
/V
, also die Brückenverstimmung in mV/V berechnet. Das Messmodul
IN
OUT
6
ECAT STGMM 6
Produktbeschreibung
OUT
Version 01.10
