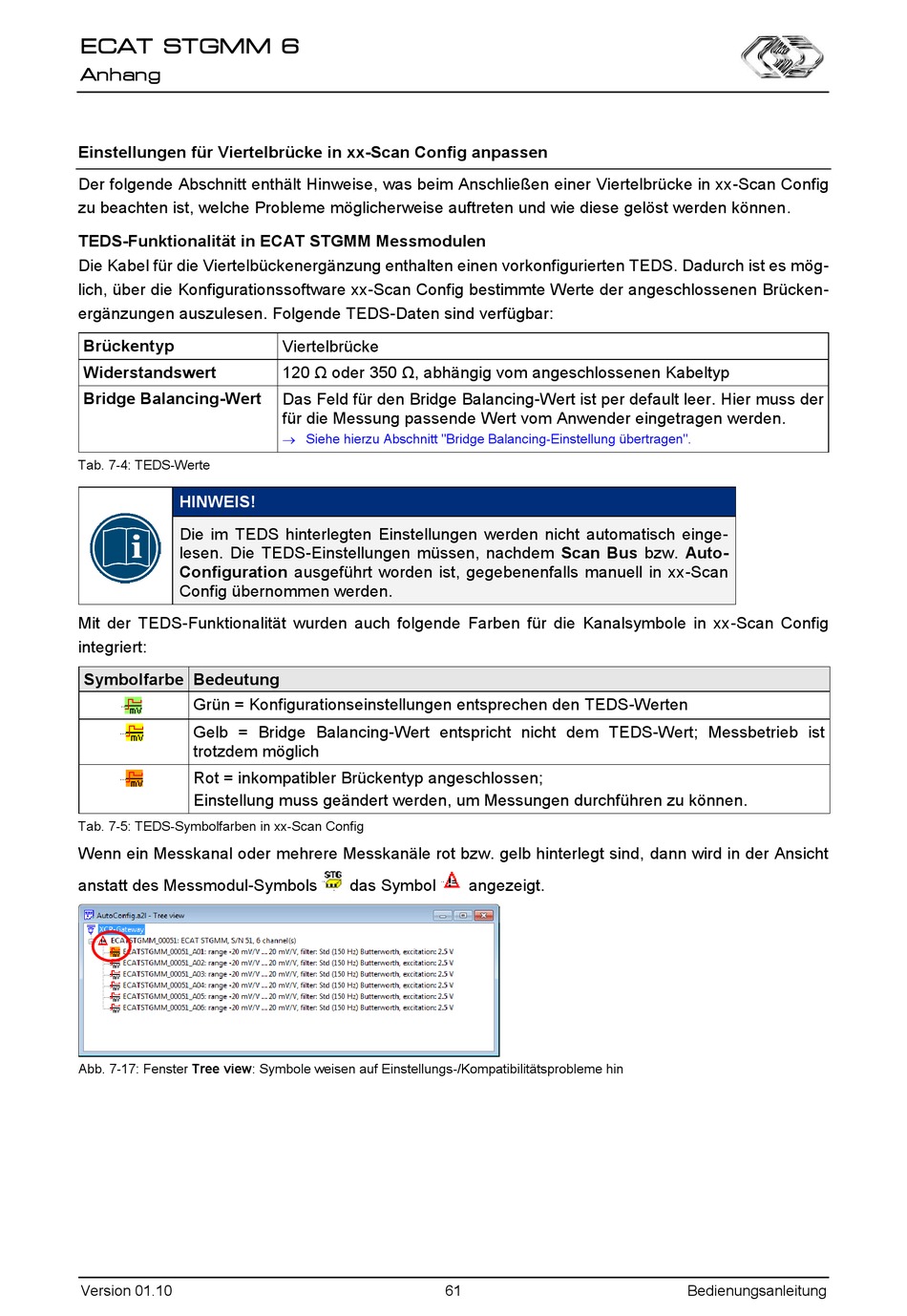

ECAT STGMM 6
Anhang
Einstellungen für Viertelbrücke in xx-Scan Config anpassen
Der folgende Abschnitt enthält Hinweise, was beim Anschließen einer Viertelbrücke in xx-Scan Config
zu beachten ist, welche Probleme möglicherweise auftreten und wie diese gelöst werden können.
TEDS-Funktionalität in ECAT STGMM Messmodulen
Die Kabel für die Viertelbückenergänzung enthalten einen vorkonfigurierten TEDS. Dadurch ist es mög-
lich, über die Konfigurationssoftware xx-Scan Config bestimmte Werte der angeschlossenen Brücken-
ergänzungen auszulesen. Folgende TEDS-Daten sind verfügbar:
Brückentyp
Widerstandswert
Bridge Balancing-Wert

Tab. 7-4: TEDS-Werte

HINWEIS!
Die im TEDS hinterlegten Einstellungen werden nicht automatisch einge-
lesen. Die TEDS-Einstellungen müssen, nachdem Scan Bus bzw. Auto-
Configuration ausgeführt worden ist, gegebenenfalls manuell in xx-Scan
Config übernommen werden.
Mit der TEDS-Funktionalität wurden auch folgende Farben für die Kanalsymbole in xx-Scan Config
integriert:
Symbolfarbe Bedeutung
Grün = Konfigurationseinstellungen entsprechen den TEDS-Werten
Gelb = Bridge Balancing-Wert entspricht nicht dem TEDS-Wert; Messbetrieb ist
trotzdem möglich
Rot = inkompatibler Brückentyp angeschlossen;
Einstellung muss geändert werden, um Messungen durchführen zu können.

Tab. 7-5: TEDS-Symbolfarben in xx-Scan Config

Wenn ein Messkanal oder mehrere Messkanäle rot bzw. gelb hinterlegt sind, dann wird in der Ansicht
anstatt des Messmodul-Symbols
Abb. 7-17: Fenster Tree view: Symbole weisen auf Einstellungs-/Kompatibilitätsprobleme hin
Version 01.10
Viertelbrücke
120 Ω oder 350 Ω, abhängig vom angeschlossenen Kabeltyp
Das Feld für den Bridge Balancing-Wert ist per default leer. Hier muss der
für die Messung passende Wert vom Anwender eingetragen werden.
 Siehe hierzu Abschnitt "Bridge Balancing-Einstellung übertragen".
das Symbol
0
angezeigt.
61
