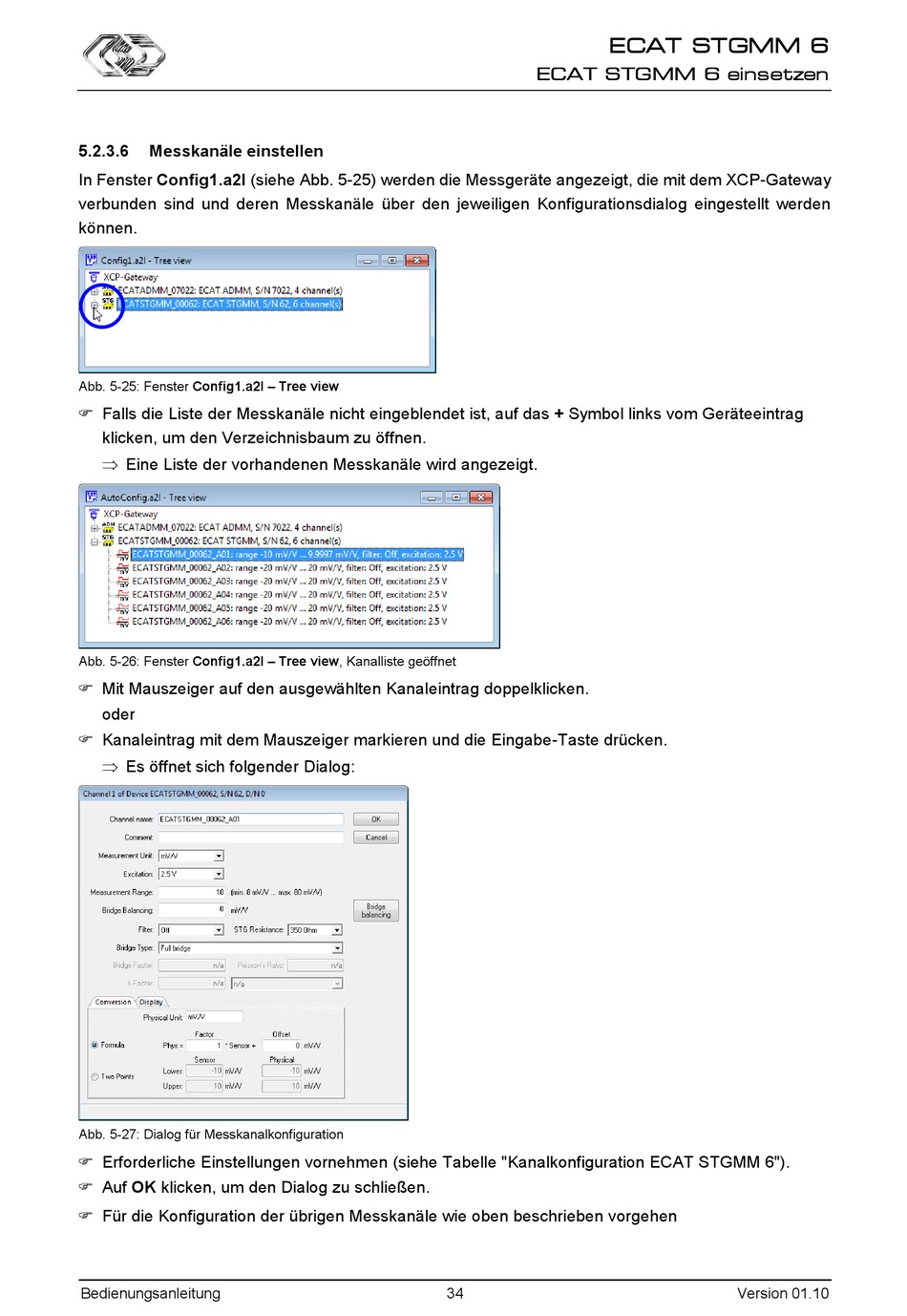

5.2.3.6
Messkanäle einstellen
In Fenster Config1.a2l (siehe Abb. 5-25) werden die Messgeräte angezeigt, die mit dem XCP-Gateway
verbunden sind und deren Messkanäle über den jeweiligen Konfigurationsdialog eingestellt werden
können.
Abb. 5-25: Fenster Config1.a2l – Tree view
 Falls die Liste der Messkanäle nicht eingeblendet ist, auf das + Symbol links vom Geräteeintrag
klicken, um den Verzeichnisbaum zu öffnen.
 Eine Liste der vorhandenen Messkanäle wird angezeigt.
Abb. 5-26: Fenster Config1.a2l – Tree view, Kanalliste geöffnet
 Mit Mauszeiger auf den ausgewählten Kanaleintrag doppelklicken.
oder
 Kanaleintrag mit dem Mauszeiger markieren und die Eingabe-Taste drücken.
 Es öffnet sich folgender Dialog:
Abb. 5-27: Dialog für Messkanalkonfiguration
 Erforderliche Einstellungen vornehmen (siehe Tabelle "Kanalkonfiguration ECAT STGMM 6").
 Auf OK klicken, um den Dialog zu schließen.
 Für die Konfiguration der übrigen Messkanäle wie oben beschrieben vorgehen
Bedienungsanleitung
ECAT STGMM 6
ECAT STGMM 6 einsetzen
34
Version 01.10
