ECAT STGMM 6 einsetzen

5.1

Schaltungsbeispiel

Die folgende Abbildung zeigt eine beispielhafte Schaltung, in der drei ECAT STGMM-Messmodule über
einen XCP-Gateway Protokollumsetzer mit einem PC für die Datenerfassung verbunden werden. Ver-
fügt der PC über Datenerfassungssoftware, die einen EtherCAT-Master-Betrieb unterstützt, können die
Messmodule auch direkt mit dem PC verbunden werden. Die Verwendung eines XCP-Gateway ist dann
nicht erforderlich.
Datenerfassungssystem
Spannungs-
versorgung

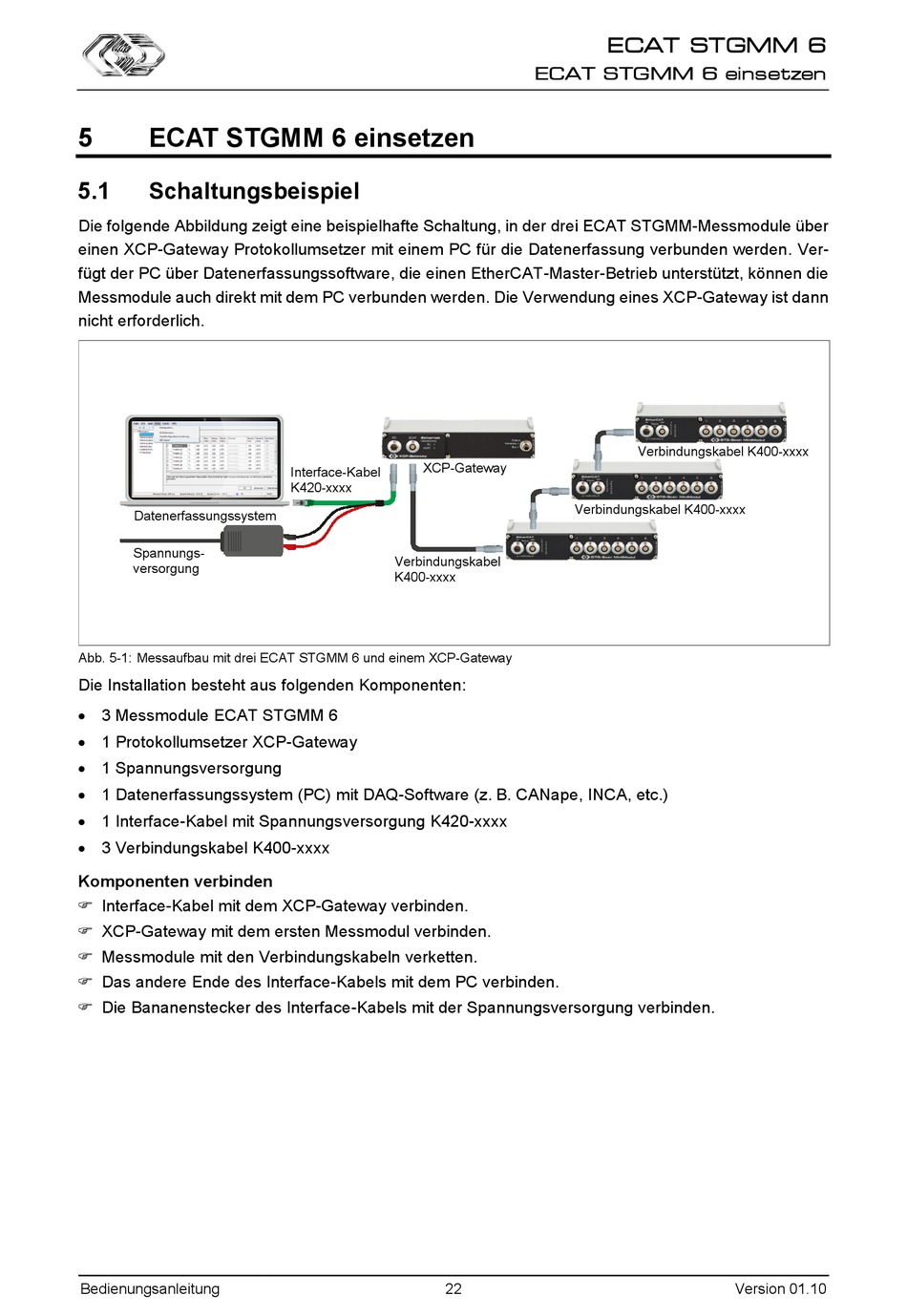

Abb. 5-1: Messaufbau mit drei ECAT STGMM 6 und einem XCP-Gateway

Die Installation besteht aus folgenden Komponenten:
 3 Messmodule ECAT STGMM 6
 1 Protokollumsetzer XCP-Gateway
 1 Spannungsversorgung
 1 Datenerfassungssystem (PC) mit DAQ-Software (z. B. CANape, INCA, etc.)
 1 Interface-Kabel mit Spannungsversorgung K420-xxxx
 3 Verbindungskabel K400-xxxx
Komponenten verbinden
 Interface-Kabel mit dem XCP-Gateway verbinden.
 XCP-Gateway mit dem ersten Messmodul verbinden.
 Messmodule mit den Verbindungskabeln verketten.
 Das andere Ende des Interface-Kabels mit dem PC verbinden.
 Die Bananenstecker des Interface-Kabels mit der Spannungsversorgung verbinden.
Bedienungsanleitung
XCP-Gateway
Interface-Kabel
K420-xxxx
Verbindungskabel
K400-xxxx
22
ECAT STGMM 6
ECAT STGMM 6 einsetzen
Verbindungskabel K400-xxxx
Verbindungskabel K400-xxxx
Bedienungsanleitung
Version 01.10
