ECAT STGMM 6
Anhang

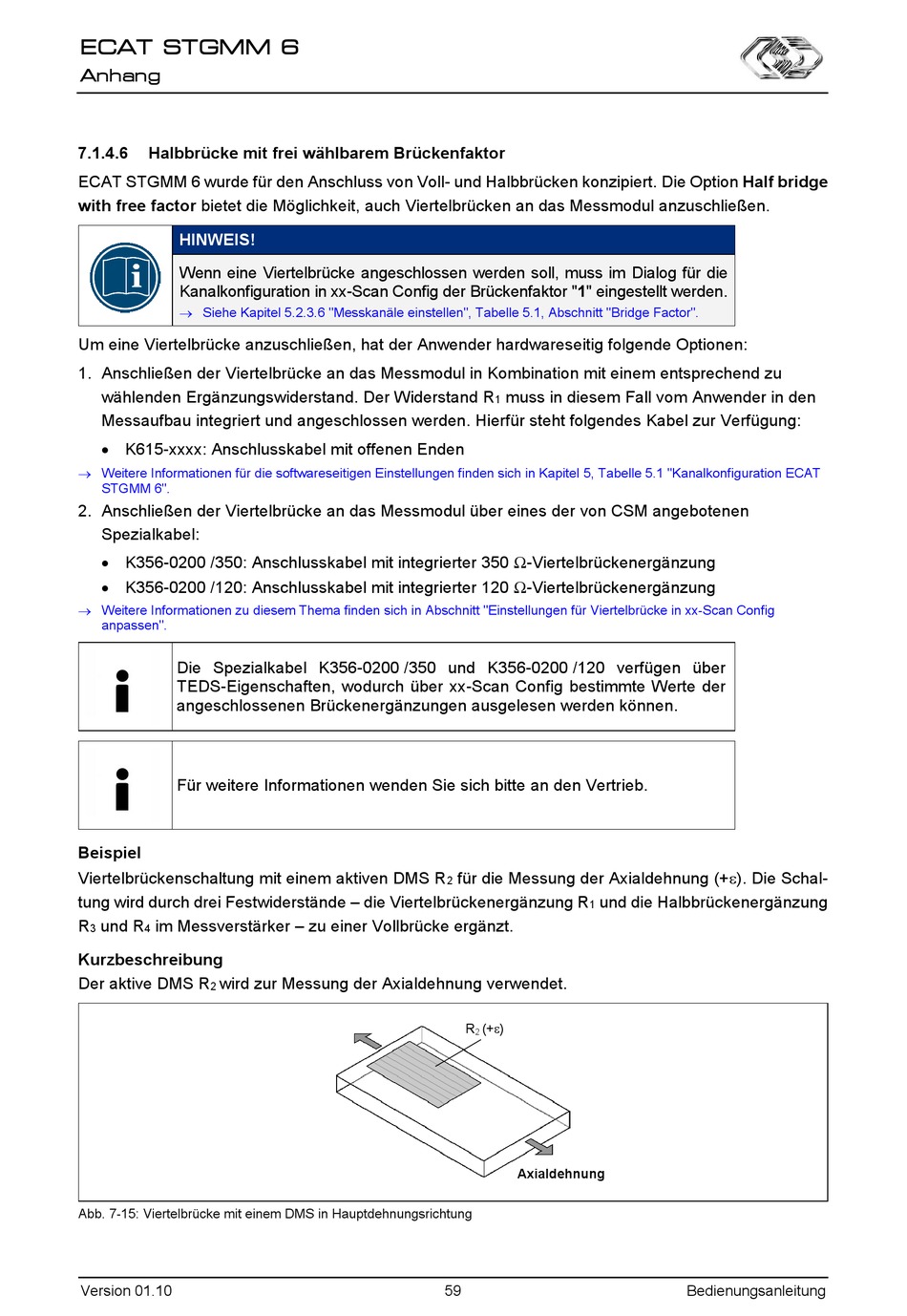

7.1.4.6 Halbbrücke mit frei wählbarem Brückenfaktor
ECAT STGMM 6 wurde für den Anschluss von Voll- und Halbbrücken konzipiert. Die Option Half bridge
with free factor bietet die Möglichkeit, auch Viertelbrücken an das Messmodul anzuschließen.
HINWEIS!
Wenn eine Viertelbrücke angeschlossen werden soll, muss im Dialog für die
Kanalkonfiguration in xx-Scan Config der Brückenfaktor "1" eingestellt werden.
 Siehe Kapitel 5.2.3.6 "Messkanäle einstellen", Tabelle 5.1, Abschnitt "Bridge Factor".
Um eine Viertelbrücke anzuschließen, hat der Anwender hardwareseitig folgende Optionen:
1. Anschließen der Viertelbrücke an das Messmodul in Kombination mit einem entsprechend zu
wählenden Ergänzungswiderstand. Der Widerstand R
Messaufbau integriert und angeschlossen werden. Hierfür steht folgendes Kabel zur Verfügung:
 K615-xxxx: Anschlusskabel mit offenen Enden
 Weitere Informationen für die softwareseitigen Einstellungen finden sich in Kapitel 5, Tabelle 5.1 "Kanalkonfiguration ECAT
STGMM 6".
2. Anschließen der Viertelbrücke an das Messmodul über eines der von CSM angebotenen
Spezialkabel:
 K356-0200 /350: Anschlusskabel mit integrierter 350 Ω-Viertelbrückenergänzung
 K356-0200 /120: Anschlusskabel mit integrierter 120 Ω-Viertelbrückenergänzung
 Weitere Informationen zu diesem Thema finden sich in Abschnitt "Einstellungen für Viertelbrücke in xx-Scan Config
anpassen".
Die Spezialkabel K356-0200 /350 und K356-0200 /120 verfügen über
TEDS-Eigenschaften, wodurch über xx-Scan Config bestimmte Werte der
angeschlossenen Brückenergänzungen ausgelesen werden können.
Für weitere Informationen wenden Sie sich bitte an den Vertrieb.
Beispiel
Viertelbrückenschaltung mit einem aktiven DMS R
tung wird durch drei Festwiderstände – die Viertelbrückenergänzung R
R und R im Messverstärker – zu einer Vollbrücke ergänzt.
3 4
Kurzbeschreibung
Der aktive DMS R wird zur Messung der Axialdehnung verwendet.
2
Abb. 7-15: Viertelbrücke mit einem DMS in Hauptdehnungsrichtung
Version 01.10
0
muss in diesem Fall vom Anwender in den
1
für die Messung der Axialdehnung (+). Die Schal-
2
und die Halbbrückenergänzung
1
R (+)
2
Axialdehnung
59 Bedienungsanleitung
