ECAT STGMM 6
Anhang
7.1.4.5
Vollbrücke mit Poisson-DMS
Beispiel I
Vollbrücke mit vier aktiven DMS: zwei in Hauptdehnungsrichtung angeordneten DMS (R
zwei quer angeordneten Poisson-DMS (R
DMS jeweils in einander diagonal gegenüberliegenden Zweigen.
HINWEIS!
Für diese Schaltung wird die Poissonzahl des Materials (Messobjekt)
benötigt. Diese muss in xx-Scan Config im Dialog für die Kanalkonfiguration
in das Feld Poisson's Ratio eingetragen werden.
 Siehe Kapitel 5.2.3.6 "Messkanäle einstellen".
Kurzbeschreibung
Die DMS R
/ R
bzw. R
1
3
bracht. Die DMS R
und R
1
geordneten Poisson-DMS R

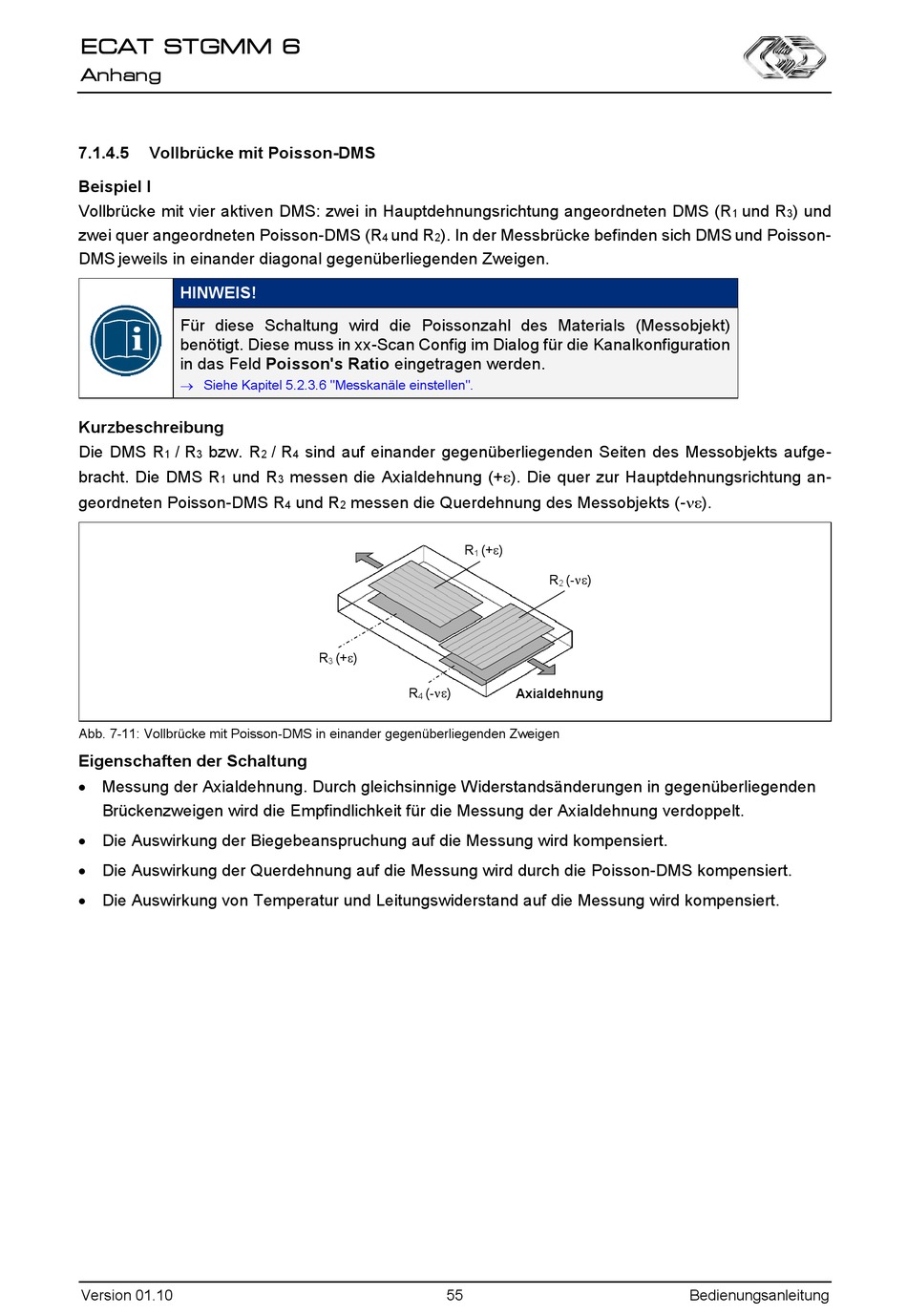

Abb. 7-11: Vollbrücke mit Poisson-DMS in einander gegenüberliegenden Zweigen
Eigenschaften der Schaltung
 Messung der Axialdehnung. Durch gleichsinnige Widerstandsänderungen in gegenüberliegenden
Brückenzweigen wird die Empfindlichkeit für die Messung der Axialdehnung verdoppelt.
 Die Auswirkung der Biegebeanspruchung auf die Messung wird kompensiert.
 Die Auswirkung der Querdehnung auf die Messung wird durch die Poisson-DMS kompensiert.
 Die Auswirkung von Temperatur und Leitungswiderstand auf die Messung wird kompensiert.
Version 01.10
und R
4
/ R
sind auf einander gegenüberliegenden Seiten des Messobjekts aufge-
2
4
messen die Axialdehnung (+). Die quer zur Hauptdehnungsrichtung an-
3
und R
messen die Querdehnung des Messobjekts (-).
4
2
R
(+)
3
R
(-)
4
0
). In der Messbrücke befinden sich DMS und Poisson-
2
R
(+)
1
R
(-)
2
Axialdehnung
55
und R
) und
1
3
