Inkompatible Einstellungen korrigieren
Wird eine Viertelbrücke angeschlossen, kann es vorkommen, dass nach dem Ausführen von Scan Bus
bzw. Auto-Configuration in der Ansicht (z.B. Tree View) Symbole angezeigt werden, die auf Einstel-
lungsprobleme hinweisen.
Zur Korrektur der Einstellungen wie folgt vorgehen:
Auf den Messkanal doppelklicken.
Der Dialog für die Kanalkonfiguration öffnet sich.

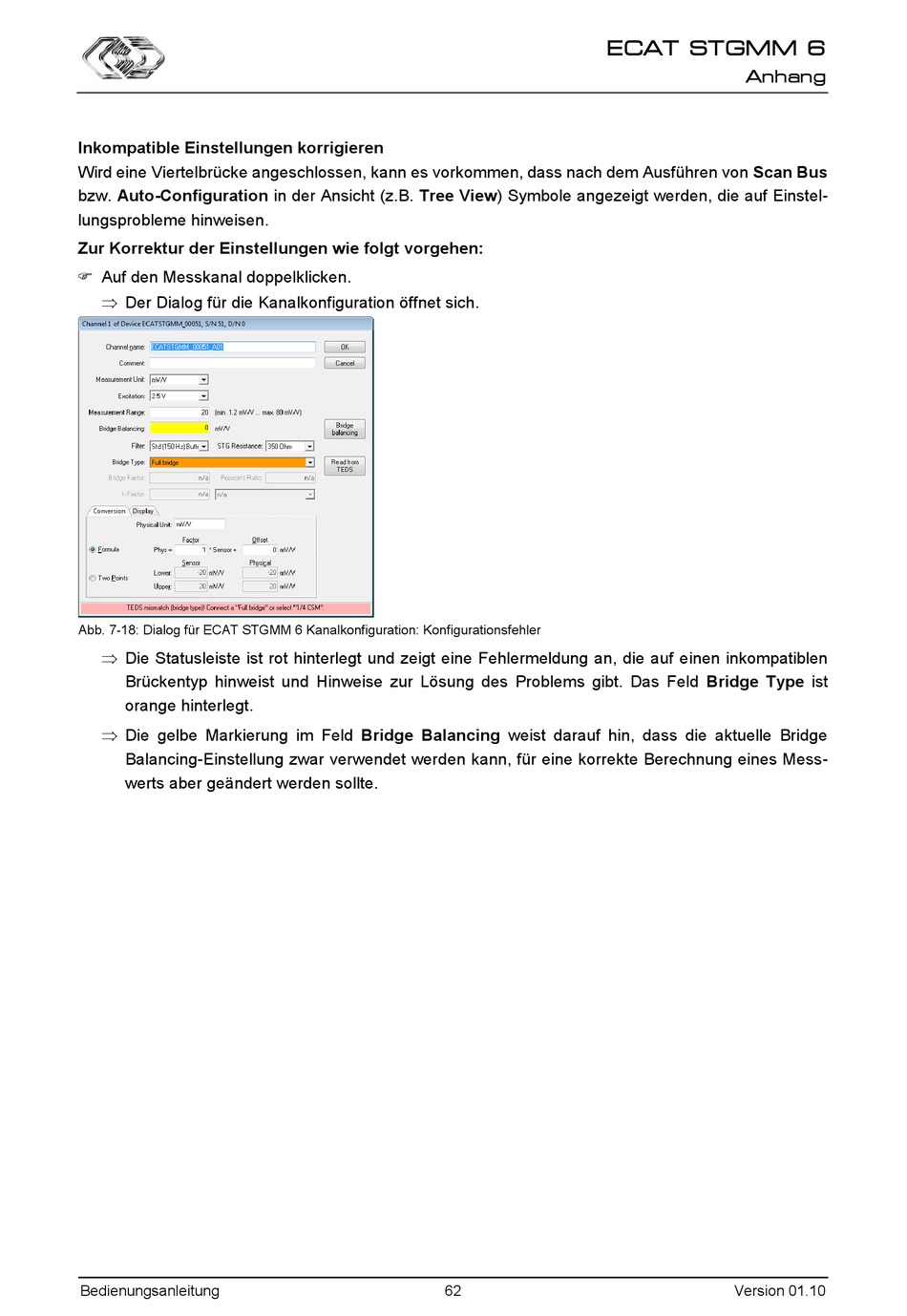

Abb. 7-18: Dialog für ECAT STGMM 6 Kanalkonfiguration: Konfigurationsfehler
Die Statusleiste ist rot hinterlegt und zeigt eine Fehlermeldung an, die auf einen inkompatiblen
Brückentyp hinweist und Hinweise zur Lösung des Problems gibt. Das Feld Bridge Type ist
orange hinterlegt.
Die gelbe Markierung im Feld Bridge Balancing weist darauf hin, dass die aktuelle Bridge
Balancing-Einstellung zwar verwendet werden kann, für eine korrekte Berechnung eines Mess-
werts aber geändert werden sollte.
