 Insert auswählen ( Einfg).
 Der Dialog Select device type öffnet sich.

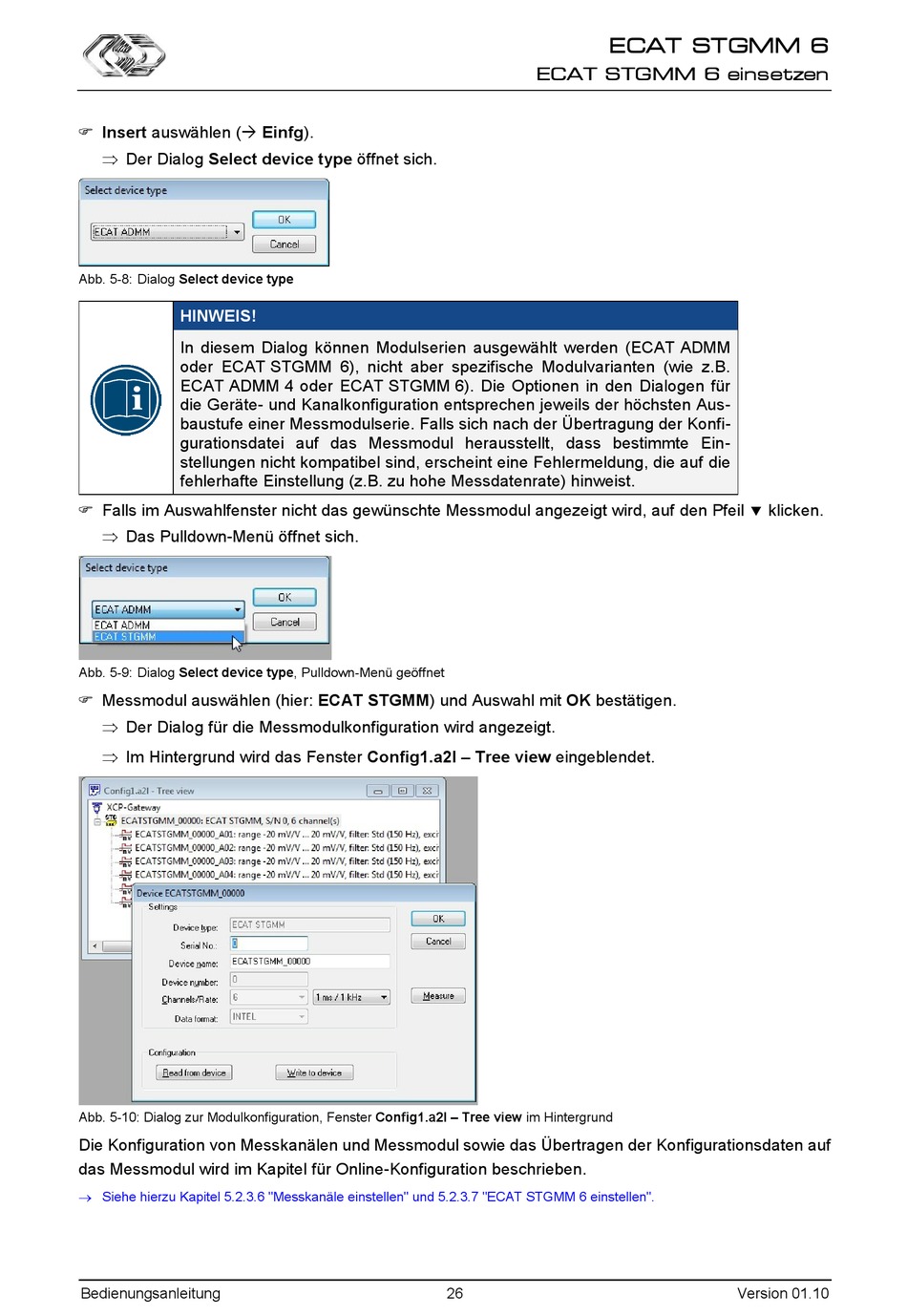

Abb. 5-8: Dialog Select device type

HINWEIS!
In diesem Dialog können Modulserien ausgewählt werden (ECAT ADMM
oder ECAT STGMM 6), nicht aber spezifische Modulvarianten (wie z.B.
ECAT ADMM 4 oder ECAT STGMM 6). Die Optionen in den Dialogen für
die Geräte- und Kanalkonfiguration entsprechen jeweils der höchsten Aus-
baustufe einer Messmodulserie. Falls sich nach der Übertragung der Konfi-
gurationsdatei auf das Messmodul herausstellt, dass bestimmte Ein-
stellungen nicht kompatibel sind, erscheint eine Fehlermeldung, die auf die
fehlerhafte Einstellung (z.B. zu hohe Messdatenrate) hinweist.
 Falls im Auswahlfenster nicht das gewünschte Messmodul angezeigt wird, auf den Pfeil  klicken.
 Das Pulldown-Menü öffnet sich.
Abb. 5-9: Dialog Select device type, Pulldown-Menü geöffnet
 Messmodul auswählen (hier: ECAT STGMM) und Auswahl mit OK bestätigen.
 Der Dialog für die Messmodulkonfiguration wird angezeigt.
 Im Hintergrund wird das Fenster Config1.a2l – Tree view eingeblendet.
Abb. 5-10: Dialog zur Modulkonfiguration, Fenster Config1.a2l – Tree view im Hintergrund
Die Konfiguration von Messkanälen und Messmodul sowie das Übertragen der Konfigurationsdaten auf
das Messmodul wird im Kapitel für Online-Konfiguration beschrieben.
 Siehe hierzu Kapitel 5.2.3.6 "Messkanäle einstellen" und 5.2.3.7 "ECAT STGMM 6 einstellen".
