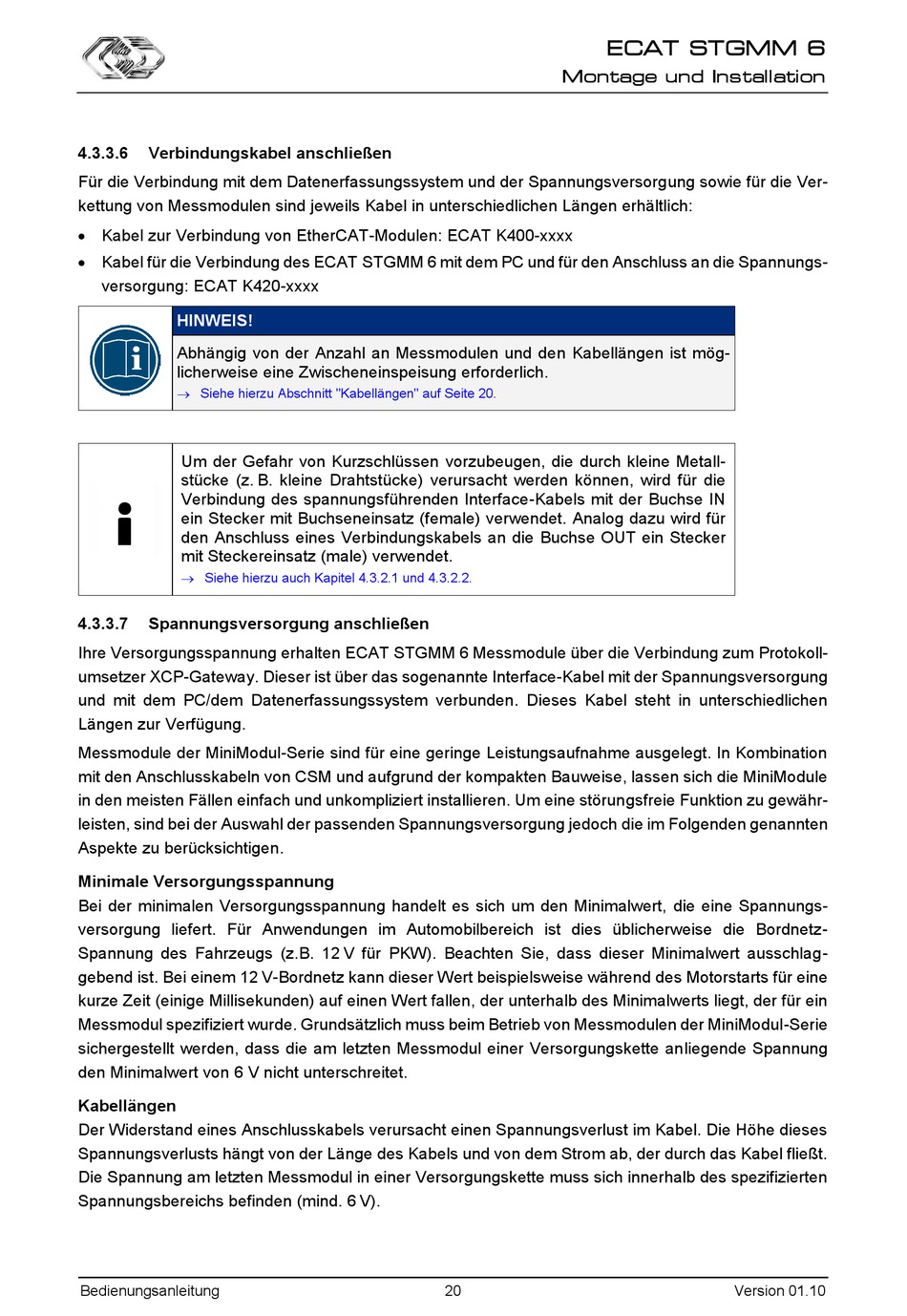

4.3.3.6 Verbindungskabel anschließen
Für die Verbindung mit dem Datenerfassungssystem und der Spannungsversorgung sowie für die Ver-
kettung von Messmodulen sind jeweils Kabel in unterschiedlichen Längen erhältlich:
 Kabel zur Verbindung von EtherCAT-Modulen: ECAT K400-xxxx
 Kabel für die Verbindung des ECAT STGMM 6 mit dem PC und für den Anschluss an die Spannungs-
versorgung: ECAT K420-xxxx
HINWEIS!
Abhängig von der Anzahl an Messmodulen und den Kabellängen ist mög-
licherweise eine Zwischeneinspeisung erforderlich.
 Siehe hierzu Abschnitt "Kabellängen" auf Seite 20.
Um der Gefahr von Kurzschlüssen vorzubeugen, die durch kleine Metall-
stücke (z. B. kleine Drahtstücke) verursacht werden können, wird für die
Verbindung des spannungsführenden Interface-Kabels mit der Buchse IN
ein Stecker mit Buchseneinsatz (female) verwendet. Analog dazu wird für
den Anschluss eines Verbindungskabels an die Buchse OUT ein Stecker
mit Steckereinsatz (male) verwendet.
 Siehe hierzu auch Kapitel 4.3.2.1 und 4.3.2.2.
4.3.3.7 Spannungsversorgung anschließen
Ihre Versorgungsspannung erhalten ECAT STGMM 6 Messmodule über die Verbindung zum Protokoll-
umsetzer XCP-Gateway. Dieser ist über das sogenannte Interface-Kabel mit der Spannungsversorgung
und mit dem PC/dem Datenerfassungssystem verbunden. Dieses Kabel steht in unterschiedlichen
Längen zur Verfügung.
Messmodule der MiniModul-Serie sind für eine geringe Leistungsaufnahme ausgelegt. In Kombination
mit den Anschlusskabeln von CSM und aufgrund der kompakten Bauweise, lassen sich die MiniModule
in den meisten Fällen einfach und unkompliziert installieren. Um eine störungsfreie Funktion zu gewähr-
leisten, sind bei der Auswahl der passenden Spannungsversorgung jedoch die im Folgenden genannten
Aspekte zu berücksichtigen.
Minimale Versorgungsspannung
Bei der minimalen Versorgungsspannung handelt es sich um den Minimalwert, die eine Spannungs-
versorgung liefert. Für Anwendungen im Automobilbereich ist dies üblicherweise die Bordnetz-
Spannung des Fahrzeugs (z.B. 12 V für PKW). Beachten Sie, dass dieser Minimalwert ausschlag-
gebend ist. Bei einem 12 V-Bordnetz kann dieser Wert beispielsweise während des Motorstarts für eine
kurze Zeit (einige Millisekunden) auf einen Wert fallen, der unterhalb des Minimalwerts liegt, der für ein
Messmodul spezifiziert wurde. Grundsätzlich muss beim Betrieb von Messmodulen der MiniModul-Serie
sichergestellt werden, dass die am letzten Messmodul einer Versorgungskette anliegende Spannung
den Minimalwert von 6 V nicht unterschreitet.
Kabellängen
Der Widerstand eines Anschlusskabels verursacht einen Spannungsverlust im Kabel. Die Höhe dieses
Spannungsverlusts hängt von der Länge des Kabels und von dem Strom ab, der durch das Kabel fließt.
Die Spannung am letzten Messmodul in einer Versorgungskette muss sich innerhalb des spezifizierten
Spannungsbereichs befinden (mind. 6 V).
