ECAT STGMM 6
ECAT STGMM 6 einsetzen
Feld Funktion

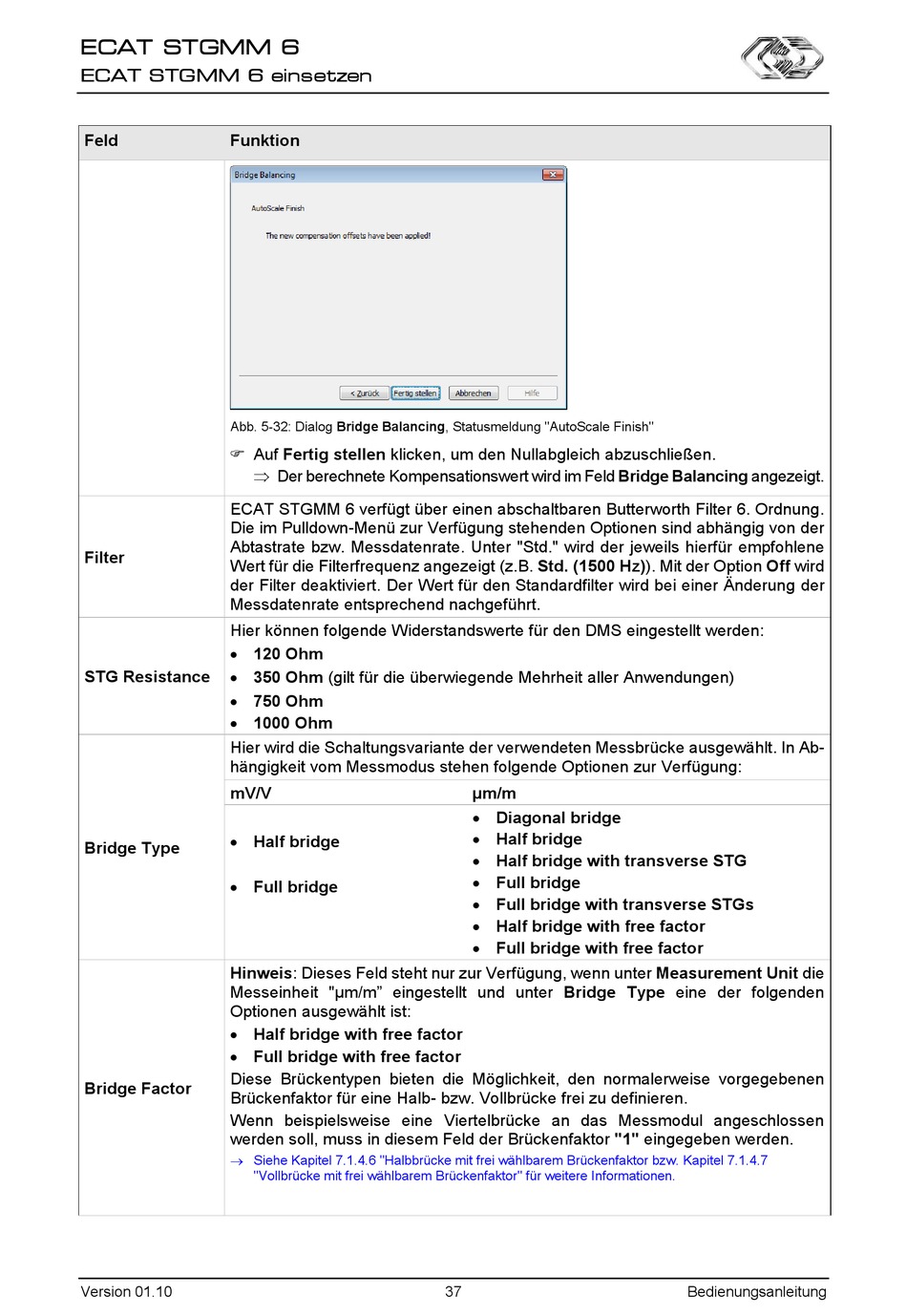

Abb. 5-32: Dialog Bridge Balancing, Statusmeldung "AutoScale Finish"

 Auf Fertig stellen klicken, um den Nullabgleich abzuschließen.
ECAT STGMM 6 verfügt über einen abschaltbaren Butterworth Filter 6. Ordnung.
Die im Pulldown-Menü zur Verfügung stehenden Optionen sind abhängig von der
Abtastrate bzw. Messdatenrate. Unter "Std." wird der jeweils hierfür empfohlene
Filter
Wert für die Filterfrequenz angezeigt (z.B. Std. (1500 Hz)). Mit der Option Off wird
der Filter deaktiviert. Der Wert für den Standardfilter wird bei einer Änderung der
Messdatenrate entsprechend nachgeführt.
Hier können folgende Widerstandswerte für den DMS eingestellt werden:
 120 Ohm
 350 Ohm (gilt für die überwiegende Mehrheit aller Anwendungen)
STG Resistance
 750 Ohm
 1000 Ohm
Hier wird die Schaltungsvariante der verwendeten Messbrücke ausgewählt. In Ab-
hängigkeit vom Messmodus stehen folgende Optionen zur Verfügung:
mV/V
 Half bridge
Bridge Type
 Full bridge
Hinweis: Dieses Feld steht nur zur Verfügung, wenn unter Measurement Unit die
Messeinheit "µm/m" eingestellt und unter Bridge Type eine der folgenden
Optionen ausgewählt ist:
 Half bridge with free factor
 Full bridge with free factor
Diese Brückentypen bieten die Möglichkeit, den normalerweise vorgegebenen
Bridge Factor
Brückenfaktor für eine Halb- bzw. Vollbrücke frei zu definieren.
Wenn beispielsweise eine Viertelbrücke an das Messmodul angeschlossen
werden soll, muss in diesem Feld der Brückenfaktor "1" eingegeben werden.
 Siehe Kapitel 7.1.4.6 "Halbbrücke mit frei wählbarem Brückenfaktor bzw. Kapitel 7.1.4.7
Version 01.10
 Der berechnete Kompensationswert wird im Feld Bridge Balancing angezeigt.
"Vollbrücke mit frei wählbarem Brückenfaktor" für weitere Informationen.
0
µm/m
 Diagonal bridge
 Half bridge
 Half bridge with transverse STG
 Full bridge
 Full bridge with transverse STGs
 Half bridge with free factor
 Full bridge with free factor
